Рентгеновская камера

В основе работы рентгеноструктурного анализа лежит решение обратной задачи — восстановление атомной структуры образца по полученной в результате рассеяния и дифракции рентгеновского излучения, прошедшего через этот образец в рентгеновской камере, картине рассеяния. Наличие и положение максимумов и минимумов рассеяния и рефлексов на фиксирующей картину рассеяния фотографической плёнке или фотопластине, в некоторых случаях с помощью детектора рентгеновского излучения или частиц, позволяет судить об атомной структуре исследуемого образца и осуществлять контроль их качества. Рентгеновская камера применяется не только в рентгеноструктурном анализе, но и рентгенографии, а также рентгеновской топографии. Конструкции рентгеновских камер различны для разных типов образцов (монокристаллов, поликристаллов, аморфных и стекловидных образцов, плёнок, и т. д.)^[2].

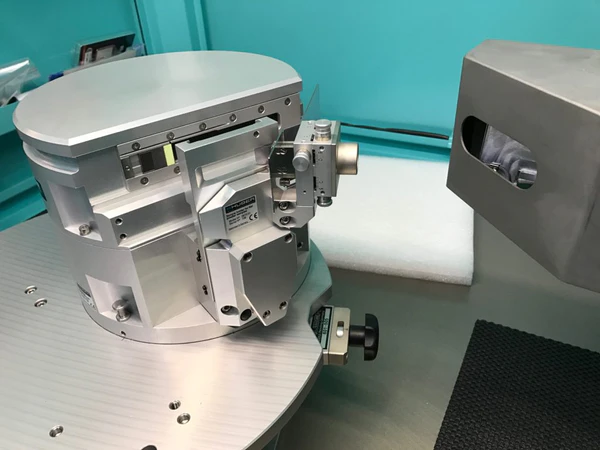

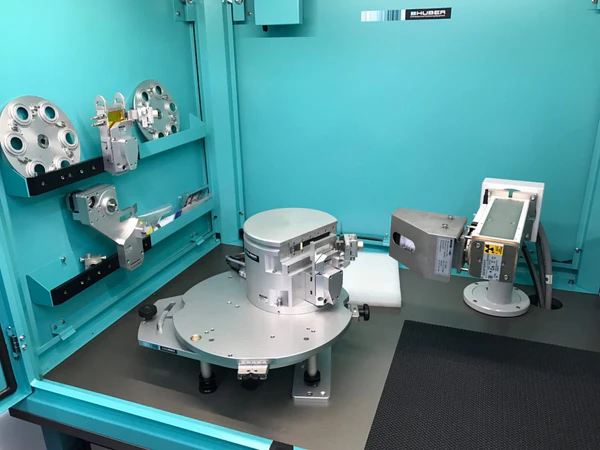

Все рентгеновские камеры, вне зависимости от типа исследуемых образцов и техники измерений (вращения-колебания, рассеяния под малыми углами, исследования при низких и высоких температурах) состоят из коллиматора рентгеновского излучения, направляемого из рентгеновской трубки, кассеты с фотоплёнкой или фотопластинкой, механизма смещения образца, способного не только выставить образец с высокой точностью, но и перемещать его в процессе измерений. Если исследования образцов требуют низких или высоких температур, добавляются блоки регистрации температуры, термостаты, элементы юстирования счётчиков частиц и другие вспомогательные элементы. Важной частью рентгеновской камеры является кассета с фотоплёнкой или фотопластинкой. Все элементы рентгеновской камеры должны иметь возможность юстировки с целью получения максимальной точности расположения друг относительно друга.

Основное назначение рентгеновской камеры — обеспечение выполнения условия Вульфа — Брэгга и получения качественных рентгенограмм на фиксирующих элементах. При исследовании поликристаллов используются дебаевские рентгеновские камеры (метод Дебая — Шерера) с расходящимся или сходящимся рентгеновским пучком, для монокристаллов применяют рентгеновские камеры для получения лауэграмм, колебательно-вращательные модули для исследования параметров кристаллической решётки и типа элементарной ячейки, а также механизмы развёртки с помощью рентгеновских гониометров. Аморфные и стеклообразные образцы исследуются с помощью метода рассеяния рентгеновского излучения под малыми углами дифракции.
