Распределитель питания

Распределители питания варьируются от простых и недорогих стоечных сетевых фильтров до напольных моделей^[1].

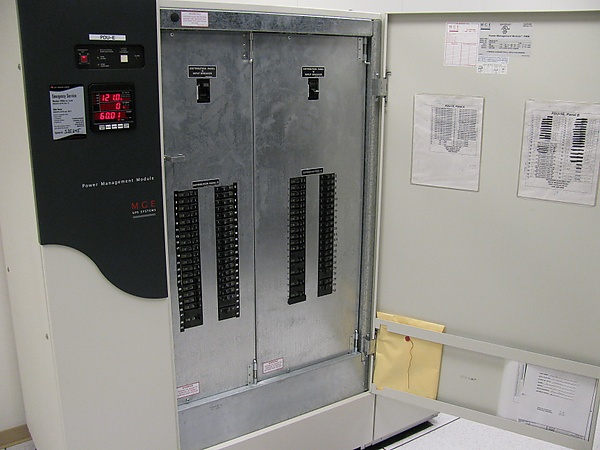

В центрах обработки данных для питания нескольких шкафов серверов требуются крупные распределители питания. Каждый серверный шкаф или даже ряд шкафов может нуждаться в нескольких контурах с высоким током, зачастую от различных фаз входного питания или отдельных ИБП. Автономные шкафные распределители питания — это завершённые устройства, которые включают в себя главные автоматические выключатели, отдельные автоматы по зонам и панели мониторинга мощности. Внутри шкафа предусмотрены распределительные шины для нейтрали и заземления. Верхние и нижние панели со штампованными отверстиями обеспечивают безопасность прокладки кабелей^[6].

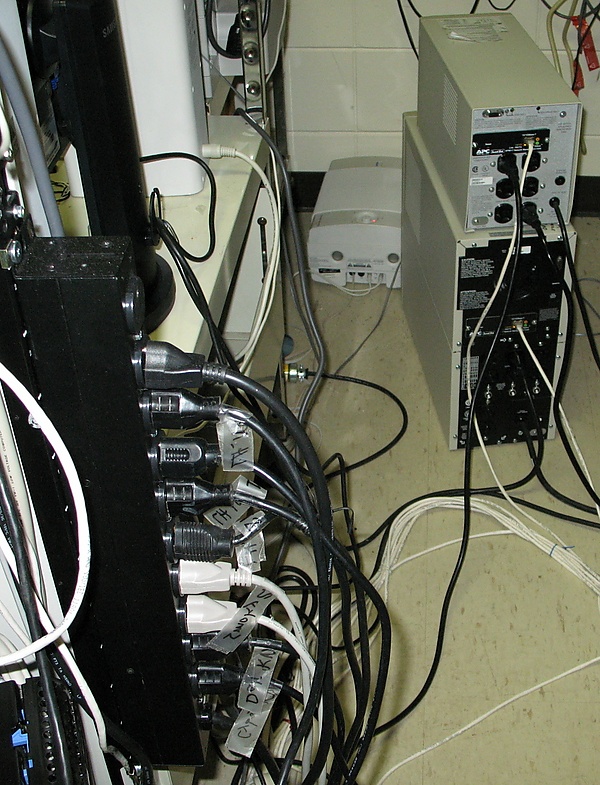

Для размещения в сверхплотных ИТ-стойках (в том числе для серверов искусственного интеллекта с мощностью 90 кВт и выше) применяются современные распределители питания со сверхтонкими профилями корпусов^[7]. Вертикальные модели форм-фактора 0U устанавливаются сзади или сбоку стойки, не занимая полезное монтажное пространство для оборудования^[8]. Они имеют ширину и глубину от 51 мм, могут вмещать до 54 розеток и поддерживают экстремально высокие мощности^[8]. Горизонтальные модели (1U, 2U, 3U) монтируются внутри стойки. Их компактный дизайн обеспечивает эффективную компоновку и позволяет разместить базовое количество розеток (обычно 8—16) в условиях ограниченного пространства при поддержке высоких токов^[8].

В современных форм-факторах часто используются гибридные розетки C13/C19^[9][10]. Они позволяют подключать вилки стандартов C14 и C20 в один и тот же разъём, что обеспечивает максимальную экономию места. Это избавляет от необходимости заранее рассчитывать количество розеток разного типа и даёт возможность свободно менять оборудование в стойке без замены самого распределителя питания.

В 2025 году доля интеллектуальных распределителей питания (iPDU) на рынке превысила 61 %^[11]. Такие устройства обеспечивают интеллектуальное распределение нагрузки, дистанционный мониторинг и управление по SNMP через ЛВС^[1]. Они позволяют реализовать такие функции, как измерение энергопотребления на входе, выходе и по ветвям самого устройства^[12], а также поддерживать работу с датчиками окружающей среды^[13]. Новое поколение интеллектуальных распределителей питания позволяет осуществлять так называемую схему консолидации IP («IP consolidation»), при которой множество устройств объединяются в единую сеть под одним IP-адресом. Современные модели также обеспечивают интеграцию с электронными замками, что позволяет управлять как распределителями питания, так и замками с единого оборудования^[14]. Стандартной функцией современных iPDU является возможность горячей замены (hot-swap) модулей управления без отключения нагрузки. Для интеграции с системами мониторинга, помимо SNMP, широко применяются современные протоколы, включая Redfish API и RESTful API^[15]. Современная классификация интеллектуальных PDU включает следующие основные типы:

• Metered-input (с измерительным входом) — осуществляют мониторинг потребления электроэнергии на общем уровне для предотвращения перегрузки цепей^[16][17];
• Metered-outlet (с измерительными розетками) — отслеживают энергопотребление на уровне каждой отдельной розетки^[16][17];
• Switched (коммутируемые) — обеспечивают возможность удалённого управления питанием (включения и выключения) для конкретных розеток^[16][17];
• Switched with Metering per outlet (коммутируемые с измерением на уровне розеток) — гибридное решение, объединяющее удалённое управление питанием и детальный мониторинг каждой розетки^[16][17].

В системах распределения питания (PDU) центров обработки данных применяются международные стандарты (например, IEC 60445) и общепринятые корпоративные практики цветовой маркировки. Это помогает предотвратить ошибки персонала при переключениях, упрощает управление инфраструктурой и повышает безопасность. Согласно стандарту IEC 60445, для первой, второй и третьей фаз используются коричневый, чёрный и серый цвета соответственно, для нейтрали — синий или светло-синий, а для заземления — зелёный и жёлто-зелёный. На практике контур первичного питания часто выделяют красным цветом, а вторичного (резервного) — синим, жёлтым или оранжевым^[18][19].

Для повышения экологической устойчивости современные производители PDU внедряют различные инициативы. К ним относятся использование бистабильных реле и отказ от физических дисплеев для снижения энергопотребления, применение переработанного пластика и полностью перерабатываемого алюминия, а также отказ от использования ПВХ и галогенов^[20].
