Практическое применение прямого угла
Прямой угол — угол, равный 90°, образуемый двумя взаимно перпендикулярными прямыми или плоскостями. Благодаря своей геометрической определённости он является одним из важнейших понятий практической геометрии и широко используется в архитектуре, строительстве, машиностроении, картографии, навигации, механике и других областях техники и науки. Практическое значение прямого угла связано с тем, что он позволяет задавать устойчивые и однозначные направления: вертикаль и горизонталь, продольную и поперечную оси, взаимно независимые координатные направления. На основе прямого угла строятся прямоугольные конструкции, системы координат, методы разметки местности, контроля формы деталей, расчёта напряжений и определения положения объектов в пространстве. Его использование обеспечивает точность измерений, удобство проектирования, технологичность изготовления и надёжность инженерных решений.
Архитектура и строительство
Архитектурно-конструктивные решения
В архитектуре прямой угол обеспечивает:
- устойчивость — прямоугольные рамы и каркасы эффективно воспринимают вертикальные нагрузки;
- экономичность — прямоугольные формы позволяют использовать стандартные строительные элементы (кирпичи, блоки, панели, балки) без отходов при раскрое;
- функциональность — прямоугольные помещения наиболее удобны для расстановки мебели и оборудования.
Даже в зданиях сложной криволинейной формы (например, в проектах Захи Хадид или Фрэнка Гери) прямой угол сохраняется в узловых соединениях несущих конструкций, в сечениях балок и колонн, в примыканиях перекрытий к стенам[1].
Геодезическое обеспечение и разбивочные работы
Строительство начинается с переноса проектных осей на местность. Оси стен должны пересекаться под прямым углом, иначе здание окажется геометрически неверным, а конструкция — ненадёжной. В древности для проверки прямоугольности использовали верёвку с узлами и метод «египетского треугольника» (соотношение сторон 3:4:5), в современной практике применяют теодолиты, тахеометры и лазерные построители плоскостей[2].
Вычислительной основой разбивки служат прямая и обратная геодезические задачи. В прямоугольных системах координат разности координат проектных точек (ΔX и ΔY) образуют катеты прямоугольного треугольника, что позволяет определить горизонтальные проложения и дирекционные углы направлений. Эти расчётные параметры напрямую используются при выносе осей, контроле ортогональности контуров и создании местных разбивочных сетей. Таким образом, математическая модель прямого угла в формулах геодезических задач реализуется на площадке через точное построение перпендикулярных направлений[3].
Другой ключевой аспект — взаимная перпендикулярность вертикали и горизонтали. Стены возводятся вертикально, перекрытия укладываются горизонтально. Отклонение от прямого угла между ними приводит к неравномерному распределению нагрузок, деформациям и разрушению. Для контроля вертикальности используется отвес, для горизонтальности — уровень (ватерпас). Оба инструмента работают на принципе ортогональности: направление силы тяжести строго перпендикулярно горизонтальной плоскости[4].
Машиностроение
В машиностроении большинство деталей имеет поверхности, пересекающиеся под прямым углом: грани корпусов, стенки пазов, торцы валов, плоскости фланцев. Это объясняется несколькими причинами:
- технологичность — прямоугольные формы проще всего получить на фрезерных, строгальных и шлифовальных станках.
- точность сборки — детали с прямоугольными поверхностями легко совмещаются и фиксируются.
- расчётная простота — напряжения и деформации в элементах прямоугольного сечения вычисляются значительно проще, чем в элементах произвольной формы[5].
Сопротивление материалов
В сопротивлении материалов прямой угол является ключевым при анализе напряжённого состояния. Нормальные и касательные напряжения в точке тела определяются на двух взаимно перпендикулярных площадках. Круг Мора — графический метод определения напряжений — основан на том, что главные напряжения действуют на площадках, повёрнутых друг относительно друга на 90°[6].
Навигация и картография

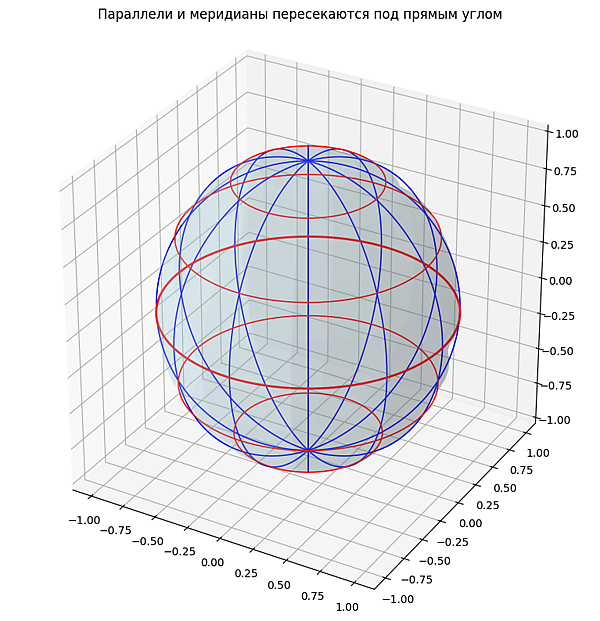

Положение любой точки на земной поверхности определяется двумя координатами — широтой и долготой. Линии широты (параллели) и линии долготы (меридианы) пересекаются под прямым углом. Эта система была создана в античности (Гиппарх, Птолемей) и используется без принципиальных изменений до настоящего времени[7]. При переносе изображения с шарообразной Земли на плоскую карту используются картографические проекции. Многие из них основаны на прямоугольной сетке координат.

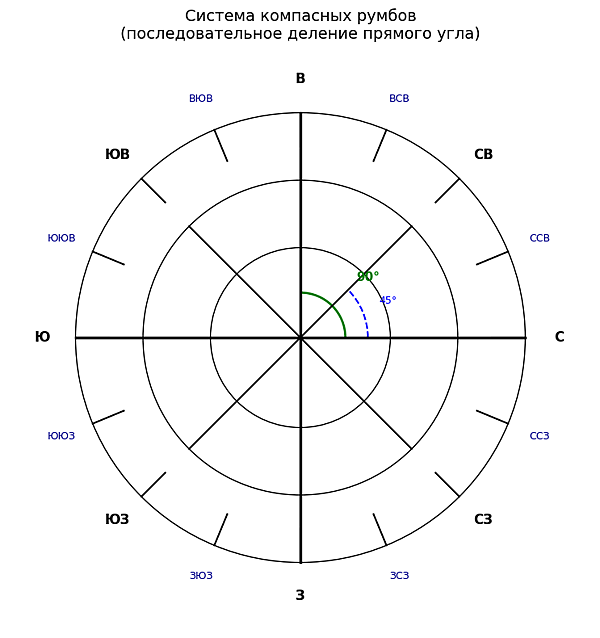

В навигации — морской, воздушной и космической — прямой угол используется постоянно. Четыре основных направления — север, юг, восток и запад — попарно перпендикулярны. Система компасных румбов основана на последовательном делении прямого угла: 90° делится на два угла по 45° (СВ, СЗ, ЮВ, ЮЗ), затем на углы по 22,5° и так далее[8].

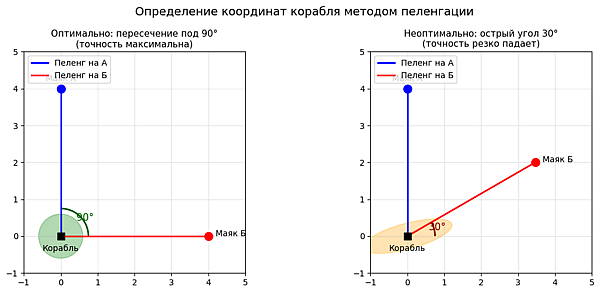

Классический метод определения координат корабля — пеленгация — основан на измерении углов между направлениями на ориентиры. Если два пеленга пересекаются под прямым углом, точность определения местоположения максимальна; если угол пересечения значительно отличается от 90°, точность резко падает. Поэтому штурманы стремятся выбирать ориентиры так, чтобы пеленги пересекались как можно ближе к прямому углу[9].
В системах GPS, ГЛОНАСС и Galileo координаты определяются в прямоугольной геоцентрической системе координат (оси X, Y, Z взаимно перпендикулярны, начало координат — в центре Земли). Прямой угол между осями гарантирует однозначность и точность вычисления местоположения[10].

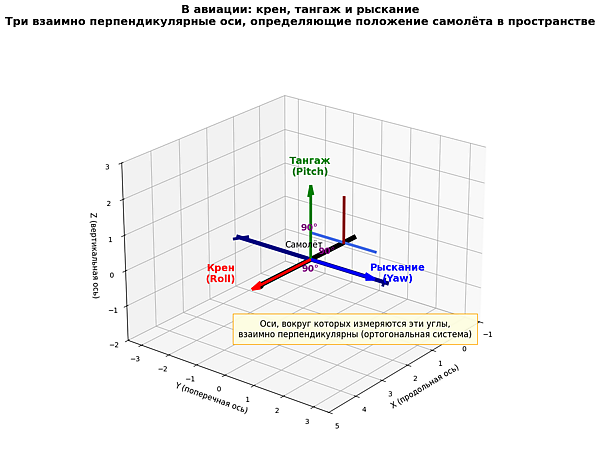

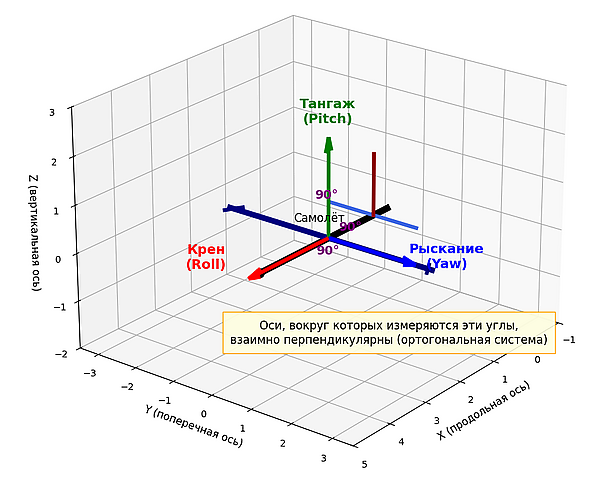

В авиации понятие прямого угла используется при описании крена, тангажа и рыскания — трёх углов, определяющих положение самолёта в пространстве. Оси, вокруг которых измеряются эти углы, взаимно перпендикулярны[11].
Примечания
Литература
- Анурьев В. И. Справочник конструктора-машиностроителя : в 3 т. Т. 1 / под ред. И. Н. Жестковой. — 8-е изд., перераб. и доп.. — М.: Машиностроение, 2001. — 920 с. — ISBN 5-217-02963-3.
- Берлянт А. М. Картография : учеб. для студентов вузов, обучающихся по геогр. и экол. специальностям. — М.: Аспект Пресс, 2002. — 336 с. — ISBN 5-7567-0142-7.
- Подшивалов В. П., Нестеренок В. Ф., Нестеренок М. С., Позняк А. С. Геодезия в строительстве : учебник. — Минск: РИПО, 2019. — 395 с. — ISBN 978-985-503-945-8.
- Дмитриев В. И., Григорян В. Л., Катенин В. А. Навигация и лоция : учебник для студентов (курсантов), обучающихся по специальности 180404.65 «Судовождение» в вузах водного транспорта / под общ. ред. В. И. Дмитриева. — М.: Моркнига, 2009. — 457 с. — 1000 экз. — ISBN 978-5-903080-11-3.
- Мхитарян А. М. Аэродинамика : учебник для высш. техн. учеб. заведений гражд. авиации. — М.: Машиностроение, 1970. — 428 с. — 8000 экз.
- Афанасьев А. А., Данилов Н. Н., Копылов В. Д. и др. Технология строительных процессов : учеб. для студентов вузов, обучающихся по направлению «Строительство», специальности «Пром. и гражд. стр-во» / под ред. Н. Н. Данилова и О. М. Терентьева. — 2-е изд., перераб.. — М.: Высш. шк., 2001. — 463 с. — ISBN 5-06-003850-5.
- Феодосьев В. И. Сопротивление материалов : учебник для студентов высших учебных заведений, обучающихся по направлению «Прикладная механика». — 15-е изд., испр.. — М.: Изд-во МГТУ им. Н. Э. Баумана, 2010. — 590 с. — ISBN 978-5-7038-3319-3.
|
