Питерборский судоподъёмник

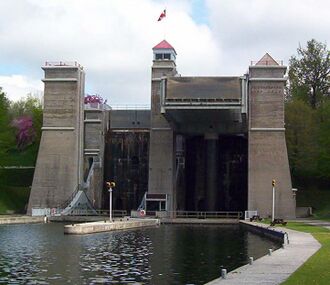

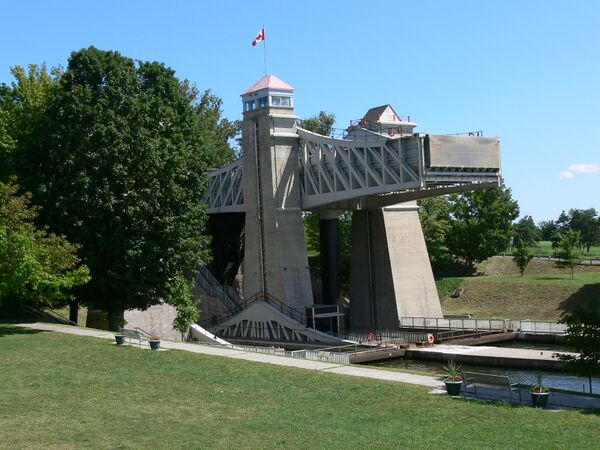

Судоподъёмник состоит из двух кессонов, в которых осуществляется подъём и спуск судов между двумя бьефами. Оба кессона закрыты с обоих концов герметичными воротами, которые открываются с одной стороны в нижней точке и в верхней точке — с другой стороны. При открытии ворот кессона также одновременно открываются ворота в верхнем или, соответственно, в нижнем бьефе, последние позволяют вход и выход судов на обоих уровнях.

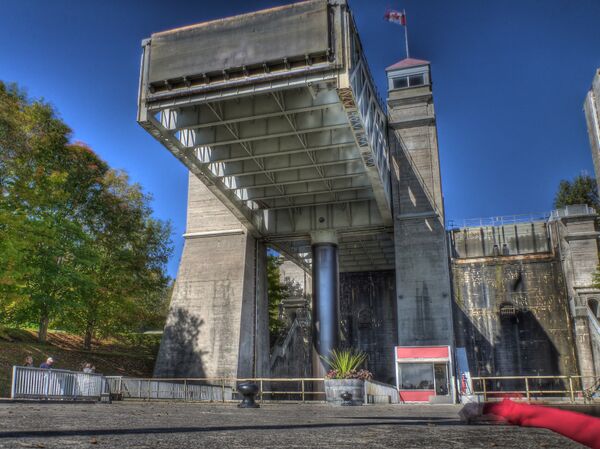

Каждый из кессонов располагается на гидравлическом цилиндре, который заполнен водой и сообщается с цилиндром другого кессона. Управление скоростью одновременного подъёма и спуска двух кессонов осуществляется посредством клапана, регулирующего скорость обмена водой между цилиндрами. Оба кессона идентичны, в заполненном состоянии вмещают в себя 1700 т воды и имеют размеры 42,7 м в длину, 10 м в ширину и 2,1 м в глубину^[2]. Перемещение кессонов ограничено рельсами, расположенными на четырёх опорах.

Для привода в действие судоподъёмника не используются внешние источники энергии и приводы — подъём вверх кессона в нижнем бьефе осуществляется путём добавления небольшого количества воды в кессон в верхнем бьефе, который таким образом перевешивает. При открытии ворот в нижнем бьефе эта вода вытекает, таким образом уменьшая массу спустившегося кессона. Разница внутренних уровней воды в кессонах в верхнем и нижнем бьефе составляет максимально 30 см, для каждого цикла транспортировки используется 130 т воды или 1,5 % от расхода аналогичной шлюзовой системы^[2][3]. Для контроля уровней используются датчики производства Сименс^[4].

Когда в использовании судоподъёмника наступает тот или иной перерыв, вода из гидравлических цилиндров откачивается и оба кессона располагаются в нижнем бьефе^[5].
