НСПУМ

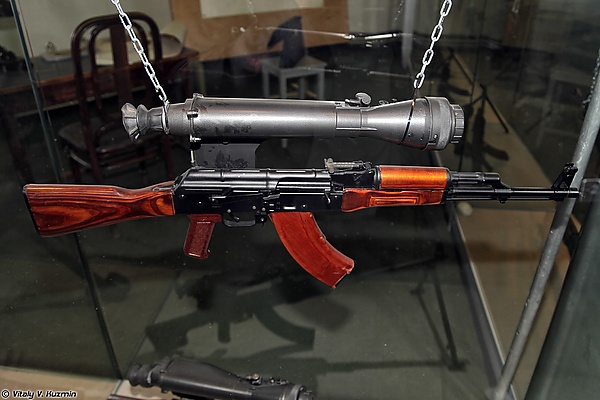

НСПУМ (от Ночной стрелковый прицел унифицированный модернизированный[1]; индекс ГРАУ — 1ПН58) — советский бесподсветный ночной оптический прицел, созданный для повышения эффективности стрельбы при естественной ночной освещенности из:
- автоматов семейства АК серии Н (АКМН2, АКМСН2, АК74Н2, АКС74Н2),
- СВД серии Н (СВДН2),
- ручных пулемётов семейства РПК серии Н (РПКН2, РПКСН2, РПК74Н2, РПКС74Н2),
- единых пулемётов семейства ПКМ серии Н (ПКМН2, ПКМСН2),
- ручного противотанкового гранатомёта РПГ-7Н2 (РПГ-7ДН2).
Прибор разработан на НПО «Орион» (Москва) на основе стрелкового прицела НСПУ в рамках опытно-конструкторской программы «Попадание»[2]. Производство было налажено на Новосибирском приборостроительном заводе[3]. Характеристики прицела позволяют уверенно распознать в ночных условиях ростовую фигуру человека на дистанциях вплоть до 300 м[1], а танк бортом — вплоть до 400 м[4].
Общие сведения
| НСПУМ | |
|---|---|
| Тип | ночной оптический прицел |
| Страна |
 СССР |
| История службы | |
| На вооружении |
СССР |
| История производства | |
| Конструктор | НПО «Орион» (Москва) |
| Разработан | 1980-е годы |
| Производитель | Новосибирский приборостроительный завод |
| Характеристики | |
| Масса, кг | 2,0 |
| Длина, мм | 458 |
| Ширина, мм | 99 |
| Высота, мм | 186 |
Конструкция
- Конструкция прибора основана на ЭОП 1-го поколения, в качестве которого использовался 3ЭП32М с разрешающей способностью 30 штр/мм при нулевых подфокусирующих потенциалах[2]; предусмотрена автоматическая и ручная регулировкой яркости сетки, дальномерная шкала и механизмы выверки. Установка на оружие осуществляется посредством планки со штатным креплением «ласточкин хвост».
Основной комплект поставки включает сам прицел с линзовым объективом, механизм выверки, блок регулировки, зажим и источник питания. Кроме этого прилагается набор сменных и запасных частей: аккумуляторная батарея, наглазник, шкалы углов прицеливания для разных видов оружия, запасные светодиоды, диафрагмы и т.п.
Тактико-технические характеристики
- Кратность увеличения — ×3,5
- Дальность уверенного распознавания при нормированных условиях наблюдения:
- Угловой диапазон наблюдения
- в горизонтальной плоскости, град — 5
- в вертикальной плоскости, град — 4
- Удаление выходного зрачка, мм — 50
- Диаметр выходного зрачка, мм — 5
- Диапазон выверки линии прицеливания:
- по высоте — +/- 0-08
- направлению — +/- 0-08
- Напряжение питания, В — 6,25
- Ток, потребляемые прицелом в нормальных климатических условиях, мА — 7
- Габариты прицела (без диафрагмы), мм — 458×186×99
- Габариты укладочного ящика, мм — 500×215×165
- Масса:
- Температурный диапазон применения — -50°C - +50°C[5]
Варианты
- НСПУМ-3 (1ПН51)[1]
Примечания
Литература
- Изделие 1ПН58. Техническое описание и инструкция по эксплуатации. АЛ3.812.106 ТО. 1985 г.
