Микросхемы расширения Super Nintendo Entertainment System

Super FX — 16-битный RISC процессор, разработанный «Argonaut Games», применявшийся в многочисленных игровых картриджах для выполнения команд, отсутствующих у основного процессора. Финальная ревизия чипа, GSU-2-SP1, отличается от версии GSU-2 только изменённой физической компоновкой корпуса (расположением выводов), но имеет полностью идентичную функциональность.

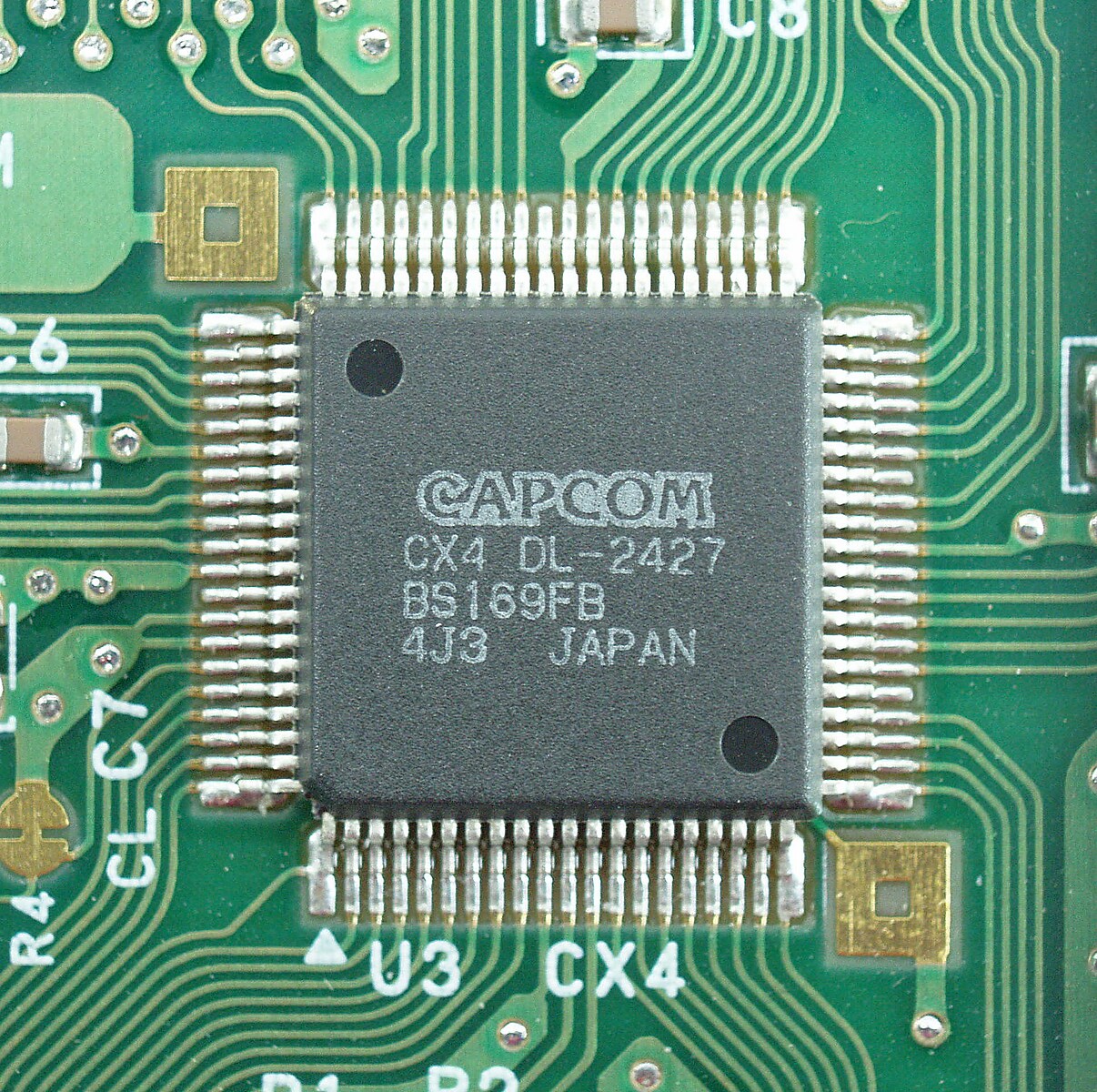

C4 (также иногда называемый CX4) — электронный компонент, микросхема, специализированный математический сопроцессор, использовавшийся фирмой Capcom в её серии игр «Mega Man X» для игровой консоли «Super Nintendo». Всего было выпущено две игры, использующие чип C4 — «Mega Man X2» (1994 год) и «Mega Man X3» (1995 год). Сопроцессор C4 получил известность, в основном, благодаря создаваемым с его помощью эффектам векторной графики, которые можно видеть в конечных заставках этих двух игр.

Чип использует аппаратное ускорение математических операций благодаря встроенной памяти Data ROM объёмом 3 КБ с тригонометрическими таблицами. Кроме того, сопроцессор имеет специализированные команды для масштабирования, вращения и преобразования координат.

Линейка цифровых сигнальных целочисленных процессоров применялась в быстрых векторных расчётах, конвертации пиксельных форматов графики, двух- и трёхмерных преобразованиях координат и для других функций. Всего существует 4 версии микросхем, идентичных физически, но с различным вшитым в них микрокодом. Наиболее используемой была версия DSP-1 и позже — «1A die shrink», «1B bug fix»; «DSP-2», «DSP-3» и «DSP-4» использовались в одной игре каждая.

Все они основаны на процессоре NEC µPD77C25.

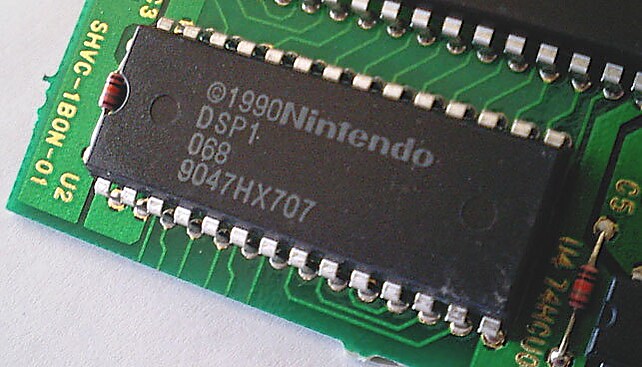

DSP-1 — самый широко используемый DSP в SNES, в более чем 15 различных играх. Он работает как математический сопроцессор в Super Mario Kart, Pilotwings, где требуется Mode 7 масштабирования и поворота. Несмотря на то, что все вычисления в нём происходят с фиксированной точкой, он позволяет совершать быстрые расчёты плавающей арифметики и тригонометрические функции, необходимые в 3D алгоритмах.

Более поздние DSP-1A и DSP-1B выполняют в точности те же функции, что DSP-1. The DSP-1A исполнена на новом технологическом уровне по сравнению с DSP-1, а в DSP-1B устранены ошибки.

DSP-2 присутствует только в порте под SNES игры «Dungeon Master». Основная его задача — конвертация пиксельной графики Atari ST в SNES формат, с динамическим масштабированием и эффектами прозрачности.

DSP-3 — дополнительная микросхема, применённая в единственной игре для Японского Super Famicom, пошаговой стратегии SD Gundam GX. Участвует в расчётах следующего хода искусственного интеллекта, распаковке кода Шеннона — Фано и преобразованиях графических форматов.

DSP-4 — применяется в картридже «Top Gear 3000». С её помощью отрисовывается гоночная дорожка, особенно когда она разветвляется на несколько путей.

Основной микросхемой в Super Game Boy является Sharp LR35902, представляющей собой процессор, идентичный процессору Game Boy. Основной процессор SNES недостаточно мощен для программной эмуляции Game Boy, поэтому производитель фактически установил в картридж железо Game Boy целиком.

В первой версии Super Game Boy процессор работает примерно на 2,4 % быстрее оригинального Game Boy (на частоте около 4,295 МГц), так как использует поделённую тактовую частоту консоли SNES. Для исправления скорости энтузиасты применяют аппаратные модификации (clock mod), устанавливая в картридж отдельный кварцевый генератор^[1].

В модели Super Game Boy 2 проблема со скоростью была решена путём установки собственного кварцевого генератора. Кроме того, в этой версии был добавлен порт для link-кабеля^[1].

Чип производства компании «MegaChips» специально сделан для картриджа Nintendo Power для Super Famicom. Эти картриджи снабжались флеш-памятью, вместо масочной для сохранения игр, скачанных за плату в специальных киосках в Японии. Данная микросхема обеспечивала интерфейс связи с киосками и начальное меню для выбора игры. Некоторые игры выпускались и в форме масочного картриджа, и в скачиваемом виде, тогда как другие — только в скачиваемом. Этот сервис был закрыт 8 февраля 2007 года.

OBC-1 — сопроцессор манипуляции спрайтами, использовавшийся исключительно в игре под пистолет Super Scope Metal Combat: Falcon’s Revenge — сиквелу к Battle Clash.

Rockwell RC96V24DP — модем стандарта V.22bis 2400 bps, реализованный в виде одного VLSI чипа^[2], устанавливался в картриджи XBAND (изображаемо обычно как XB∀ND), тем самым позволяя пользователю участвовать в игровой онлайн сети для приставок (сеть работала в США по крайней мере с ноября 1994 года по 1996 год)^[3].

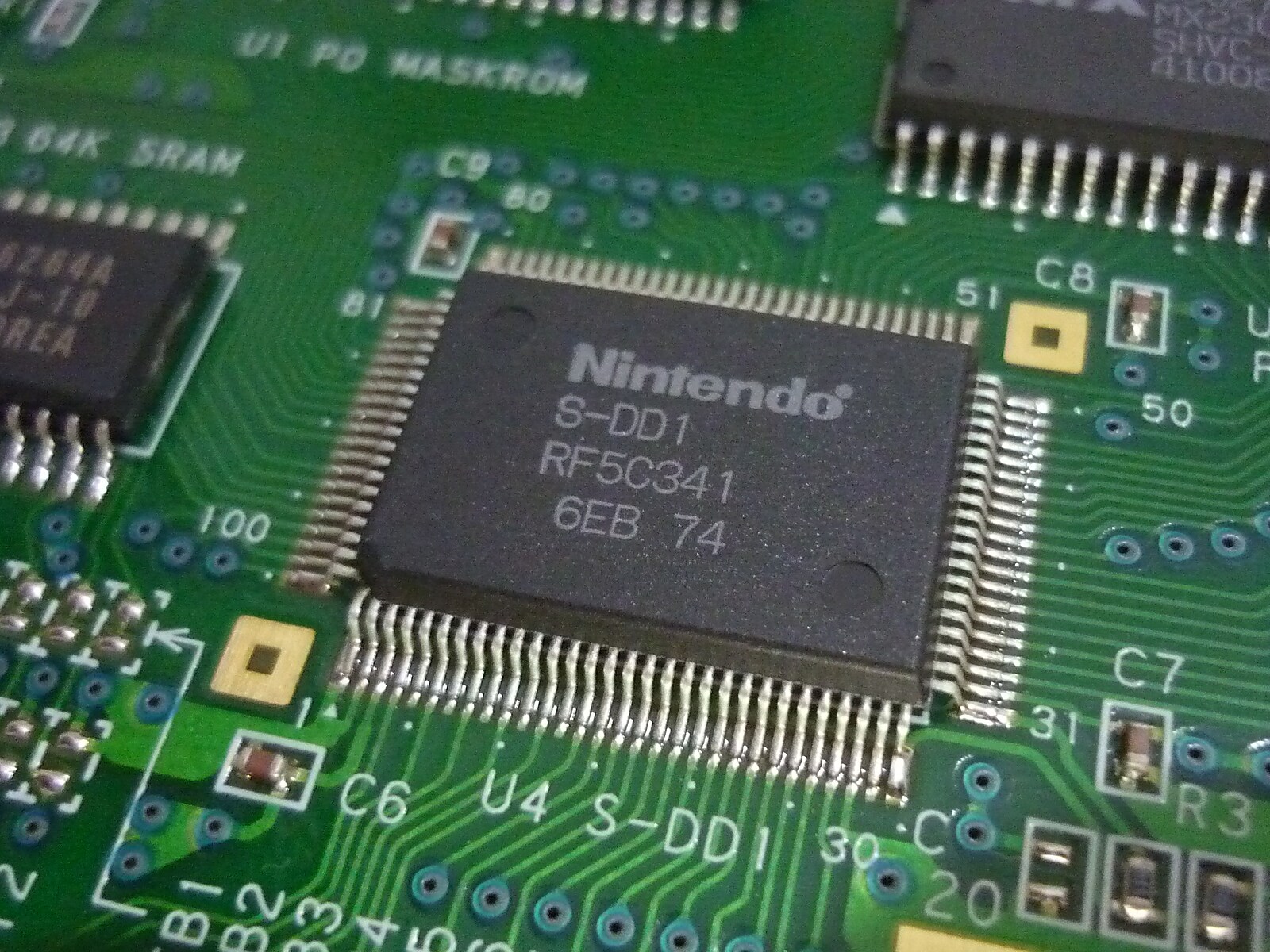

S-DD1 — электронный компонент, микросхема, специализированный аппаратный декомпрессор, разработанный фирмой «Nintendo» для использования в некоторых играх для её игровой консоли Super Nintendo Entertainment System.

Его возможности работы с данными, сжатыми по алгоритму ABS Lossless Entropy Algorithm, на основе арифметического кодирования, разработанному фирмой «Ricoh», требовались для игр с большим объёмом графики, которую не получалось разместить в ограниченном объёме ПЗУ (максимум 48 мегабит) игрового картриджа. S-DD1 позволял декодировать сжатые данные «на лету», напрямую передавая их видеоконтроллеру консоли.

S-DD1 взаимодействовал с основным процессором SNES («Ricoh 5A22») и ПЗУ игрового картриджа через две шины. При этом основной процессор мог получать несжатые данные из ПЗУ картриджа, даже если S-DD1 в этот момент был занят операцией декомпрессии.

Всего было выпущено две игры, использующие S-DD1: «Star Ocean» и «Street Fighter Alpha 2». Обе они вышли в 1996 году.

S-RTC — микросхема часов реального времени для игры «Daikaijuu Monogatari II».

Nintendo SA-1 (сокращение от Super Accelerator 1) — микропроцессор, разработанный фирмой «Nintendo» для использования в игровых картриджах для её игровой консоли Super Nintendo Entertainment System (SNES). По сути, SA-1 представляет собой улучшенный вариант 65816-совместимого процессора, работающего параллельно с основным процессором SNES’s 5A22 CPU (который также является вариантом процессора 65816). При этом SA-1 не является подчинённым процессором для 5A22, каждый из них может вызывать прерывание у другого независимо друг от друга. Чип работает на частоте 10,74 МГц параллельно с основным процессором, содержит 2 КБ быстрой внутренней памяти (I-RAM), поддерживает до 256 КБ общей памяти на картридже (BW-RAM) и включает контроллер памяти Super MMC^[4].

Использовался в 34 играх, включая популярную «Super Mario RPG: Legend of the Seven Stars»^[5].

Микросхема распаковки данных, созданная «Epson». Применена в трёх играх издателя «Hudson»: «Far East of Eden Zero», «Momotaro Dentetsu Happy» и «Super Power League 4»^[6]. В игре «Far East of Eden Zero» также установлен чип часов реального времени, обращение к которому идёт через SPC7110.

Серия микросхем, использованных компанией «SETA Corporation» для улучшения функциональности подпрограмм искусственного интеллекта.

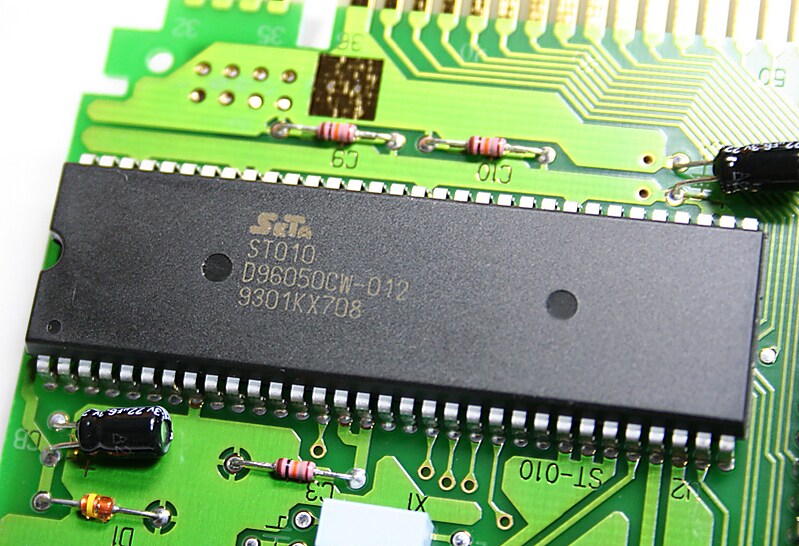

ST010 — общие функции и поддержка ИИ автомобилей-противников в F1 ROC II: Race of Champions. Процессор — NEC µPD96050.

ST011 — искусственный интеллект в настольной игре «Сёги» в Hayazashi Nidan Morita Shogi. Процессор — NEC µPD96050.

ST018 — искусственный интеллект в Hayazashi Nidan Morita Shogi 2. Представляет собой 21.47 MHz, 32-bit ARMv3 процессор.
