Манометр (ЕГЭ-ОГЭ)

Действие манометра основано на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины или более чувствительной двухпластинчатой мембраны, один конец которой запаян в держатель, а другой через тягу связан с трибко-секторным механизмом, преобразующим перемещение упругого чувствительного элемента в круговое движение показывающей стрелки.

В группу приборов, измеряющих избыточное давление, входят:

• Манометры — приборы с верхним диапазоном измерения от 0,06 до 1000 МПа (измеряют избыточное давление — положительную разность между абсолютным и барометрическим давлением);
• Вакуумметры — приборы, измеряющие разрежение (давление ниже атмосферного);
• Мановакуумметры — манометры, измеряющие как избыточное (от 60 до 240000 кПа), так и вакуумметрическое давление;
• Напоромеры — манометры малых избыточных давлений (до 40 кПа);
• Тягомеры — вакуумметры с пределом измерения до минус 40 кПа;
• Тягонапоромеры — мановакуумметры с крайними пределами измерения, не превышающими ±40 кПа;

Большинство отечественных и импортных манометров изготавливаются в соответствии с общепринятыми стандартами, в связи с этим манометры различных марок заменяют друг друга. Выбор манометра осуществляется по следующим параметрам: предел измерения, диаметр корпуса, класс точности прибора, диаметр резьбы штуцера и его расположение (радиальный, осевой).

Также существуют манометры, измеряющие абсолютное давление, то есть избыточное давление+атмосферное.

Прибор, измеряющий атмосферное давление, называется барометром.

В зависимости от конструкции, чувствительности элемента различают манометры жидкостные, грузопоршневые, деформационные (с трубчатой пружиной или мембраной). Манометры подразделяются по классам точности: 0,15; 0,25; 0,4; 0,6; 1,0; 1,5; 2,5; 4,0 (чем меньше число, тем точнее прибор).

По назначениям манометры можно разделить на технические — общетехнические, электроконтактные, специальные, самопишущие, железнодорожные, виброустойчивые (глицеринозаполненые), судовые и эталонные (аналоговые).

технические: предназначены для измерения не агрессивных к сплавам меди жидкостей, газов и паров.

Электроконтактные: в конструкции имеют специальные группы контактов (обычно 2). Одна группа контактов соответствует минимальному заданному давлению, вторая группа — максимальному. Величины заданий могут изменяться обслуживающим персоналом. Группа минимального давления может быть включена в электрическую цепь позиционного регулирования или сигнализации минимального давления. Аналогично и группа максимального давления. В некоторых случаях могут быть задействованы обе группы. Как минимальная, так и максимальная группы могут быть выведены за минимальное или максимальное (соответственно) значение шкалы манометра и не использоваться. Электроконтактные манометры как правило не должны использоваться в качестве приборов для снятия показаний ввиду того, что показывающая стрелка при механическом взаимодействии с одной из контактных групп может неточно указывать величину давления — возникает заметная погрешность. Особенно популярным прибором этой группы можно назвать ЭКМ 1У, хотя он давно снят с производства. Для работы в условиях возможной загазованности горючими газами необходимо использовать электроконтактные манометры во взрывозащищённом исполнении.

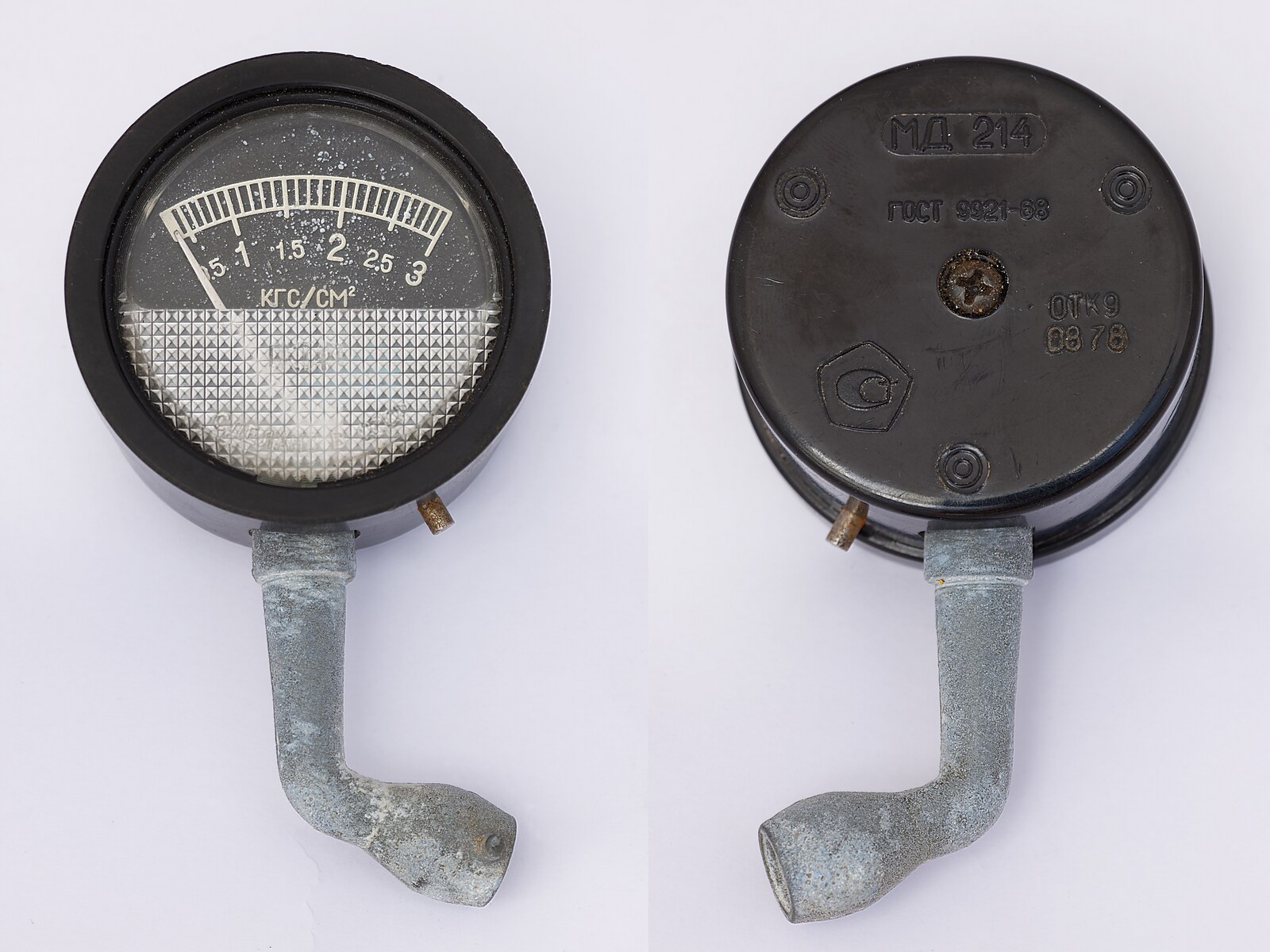

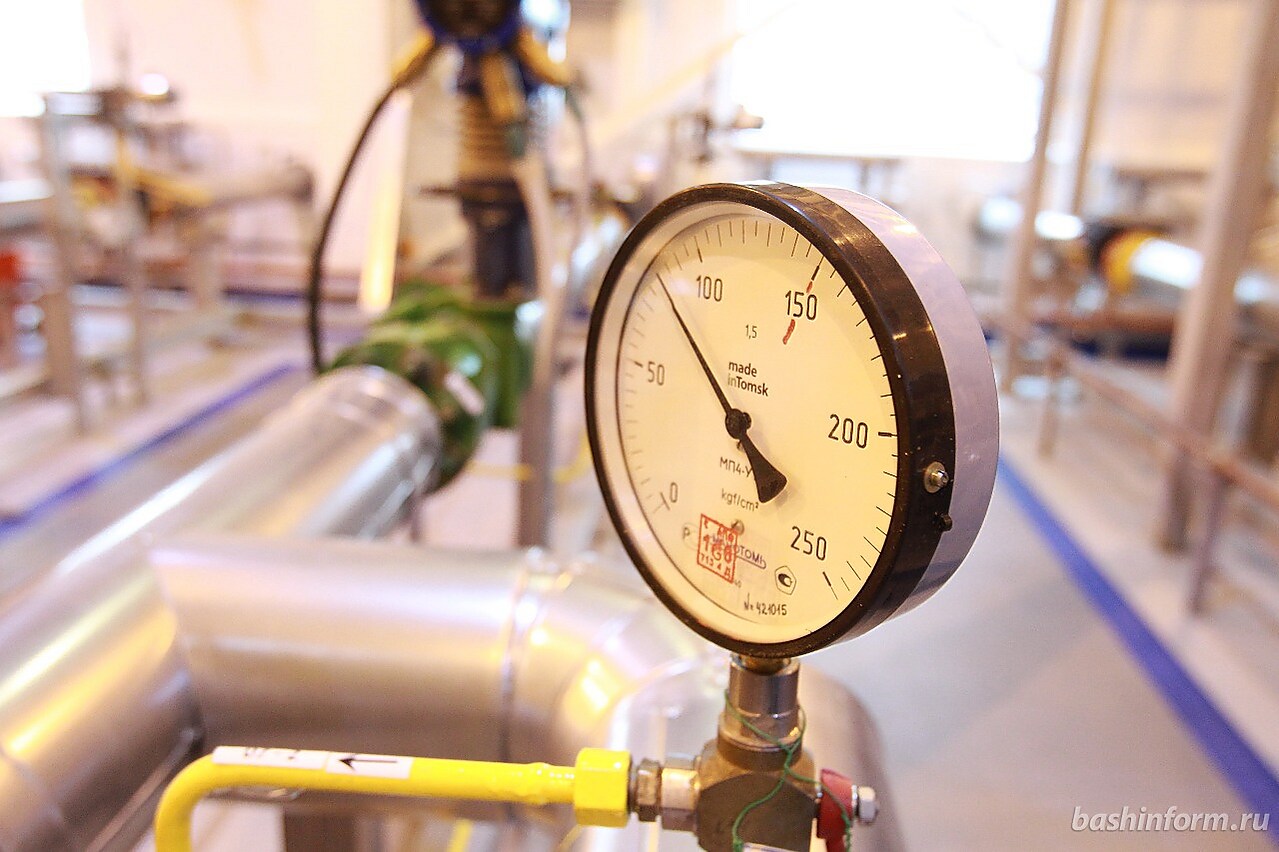

Манометры применяются во всех случаях, когда необходимо знать, контролировать и регулировать давление. Наиболее часто манометры применяют в теплоэнергетике, на химических, нефтехимических предприятиях, предприятиях пищевой отрасли.

Довольно часто корпуса манометров, служащих для измерения давления газов, окрашивают в различные цвета. Так манометры с голубым цветом корпуса предназначены для измерения давления кислорода. Жёлтый цвет корпуса имеют манометры на аммиак, белый — на ацетилен, тёмно-зелёный — на водород, серовато-зелёный — на хлор. Манометры на пропан и другие горючие газы имеют красный цвет корпуса. Корпус чёрного цвета имеют манометры, предназначенные для работы с негорючими газами.
