Малая пехотная лопата

Изобретатель — датский офицер Мадс Линнеманн^[5] (Mads Johan Buch Linnemann, 1830—1889). Лопата была им изобретена 1869 году^[3] патент был получен в 1870 году. Первоначально Мадс Линнеманн предлагал снабжать личный состав пехоты вооружённых сил универсальным инструментом его разработки (патент 1869 года), представлявшим собой одновременно лопату, пилу, нож и сковороду. Но военное ведомство Дании приняло на снабжение упрощённую версию Линнеманновской лопаты (Den Linnemannske Spade (M.1870)) из расчёта 256 штук на пехотный батальон.

Отметим, что лопаты уменьшенной длины использовались и ранее (укороченная саперная лопата). Датский офицер предложил небольшое, на первый взгляд, усовершенствование: изменил размеры штыка и черенка, укоротив, в итоге, штатную штыковую лопату с 45-ти до 20,5 дюймов (около 52 сантиметров). Но изменение лопатки М.1870, получилось принципиальным, существенно повлиявшим на возможности каждого отдельного солдата:

во-первых, Линнеман определил оптимальное соотношение длины и производительности;

во-вторых, он предложил передать инструмент от специализированных саперных подразделений, где лопаты перевозились раньше, пехоте. Дав, таким образом, возможность солдату окапываться самостоятельно, в любом месте и в любое время, не дожидаясь прибытия инженерных частей^[6].

Больших денег изобретателю это не принесло, ввиду малочисленности заказанных лопат. Вследствие чего, в 1871 году он открывает производство лопаты своей конструкции в Австрии^[3], где ВС были более многочисленны (отсюда ряд источников записал датского капитана в Австро-Венгерское подданство). Единственное государство, которое заплатило за использование патентованного изобретения Мадса Линнеманна — Российская империя, где она была введена с 1878 года^[7][8][3].

В каждой роте пехоты Вооружённых сил Российской империи носилось 80^[5] малых лопат^[9] и 20 топоров.

В русской коннице у строевой лошади малая лопата (Линемана) притрачивалась вьючными ремнями (боковым и нижним) к переднему вьюку седла, с правой его стороны, поверх шинели^[2] военнослужащего.

Позже конструкция Линнеманновской лопаты (Лопата Линемана^[5]) в различных государствах совершенствовалась, менялись материал, размеры и немного конструкция, но принцип остался прежний — у каждого военнослужащего на поле боя, имеется с собой инженерное вооружение, МПЛ в чехле.

В остальных случаях для самоокапывания и оборудования позиции пользуются возимым шанцевым инструментом или средствами механизации земляных работ.

Малой пехотной лопатой обычно работают лёжа, стоя на коленях или же сидя, в зависимости от обстановки. Малую пехотную лопату в начале работы врезают в землю углом стального лотка, несколько наклонно, перерубая встречающиеся в земле мелкие корни. Малой пехотной лопатой работают непрерывно в течение 10 — 15 минут, после чего отдыхают 5 — 10 минут и снова продолжают работу, таким образом, можно сделать больше работы менее утомившись, чем при непрерывной работе без отдыха в течение 45 — 50 минут.

Военнослужащие, обученные приёмам владения малой пехотной лопатой, окапываются (вырывают окоп для стрельбы лёжа) лежа за 8 — 12 минут, в то время как не умеющие работать малой пехотной лопатой тратят на это до 20 — 30 минут.

В соответствии с нормативами РККА ВС СССР боец общевойсковых формирований должен отрыть малой пехотной лопатой за час:

• 3/4 м³ в песчаном грунте;
• 1/2 м³ в среднем растительном грунте;
• около 1/3 м³ в глинистом грунте.

Обе нижние стороны стального лотка МПЛ заточены. Угол заточки стального лотка установлен Наставлением. Производительность работы в среднем грунте 0,1 — 0,5 м³/час. Черенок пехотной лопаты изготовлен из твёрдых пород деревьев и не окрашивается.

Все грани лотка лопаты затачиваются, а вот самодельный темляк к рукоятке МПЛ прикрепляется не всегда.

МПЛ с рукоятью может использоваться как оружие самообороны в рукопашной схватке^[10], а также как метательное оружие.

МПЛ может также использоваться как рычаг, весло, топор, сковорода, линейка (длина лопаты стандартна и равна 50 см).

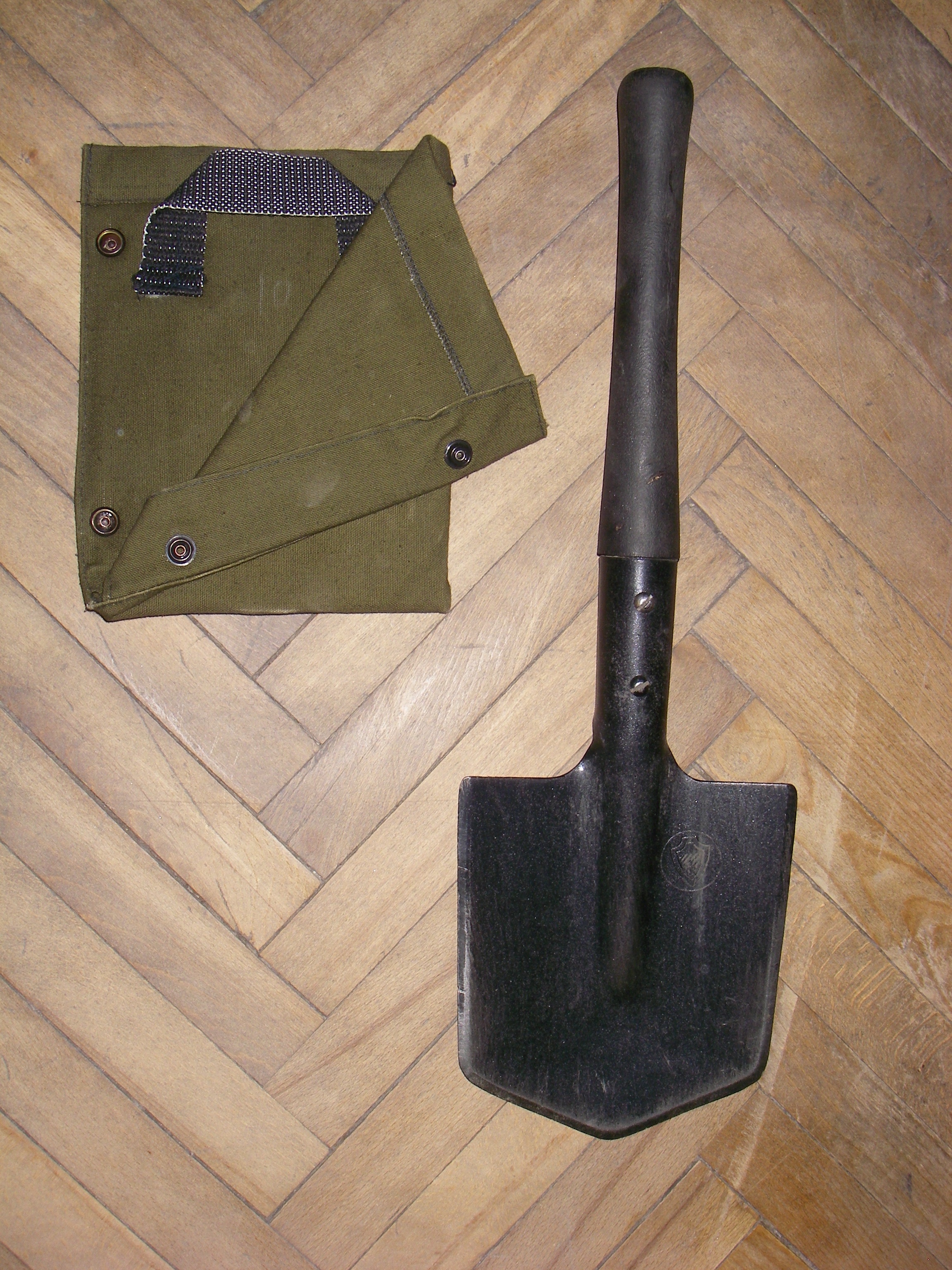

МПЛ-50 (послевоенная) и чехол к ней, для переноски на поясном ремне

Лопата американских морских пехотинцев и чехол для неё

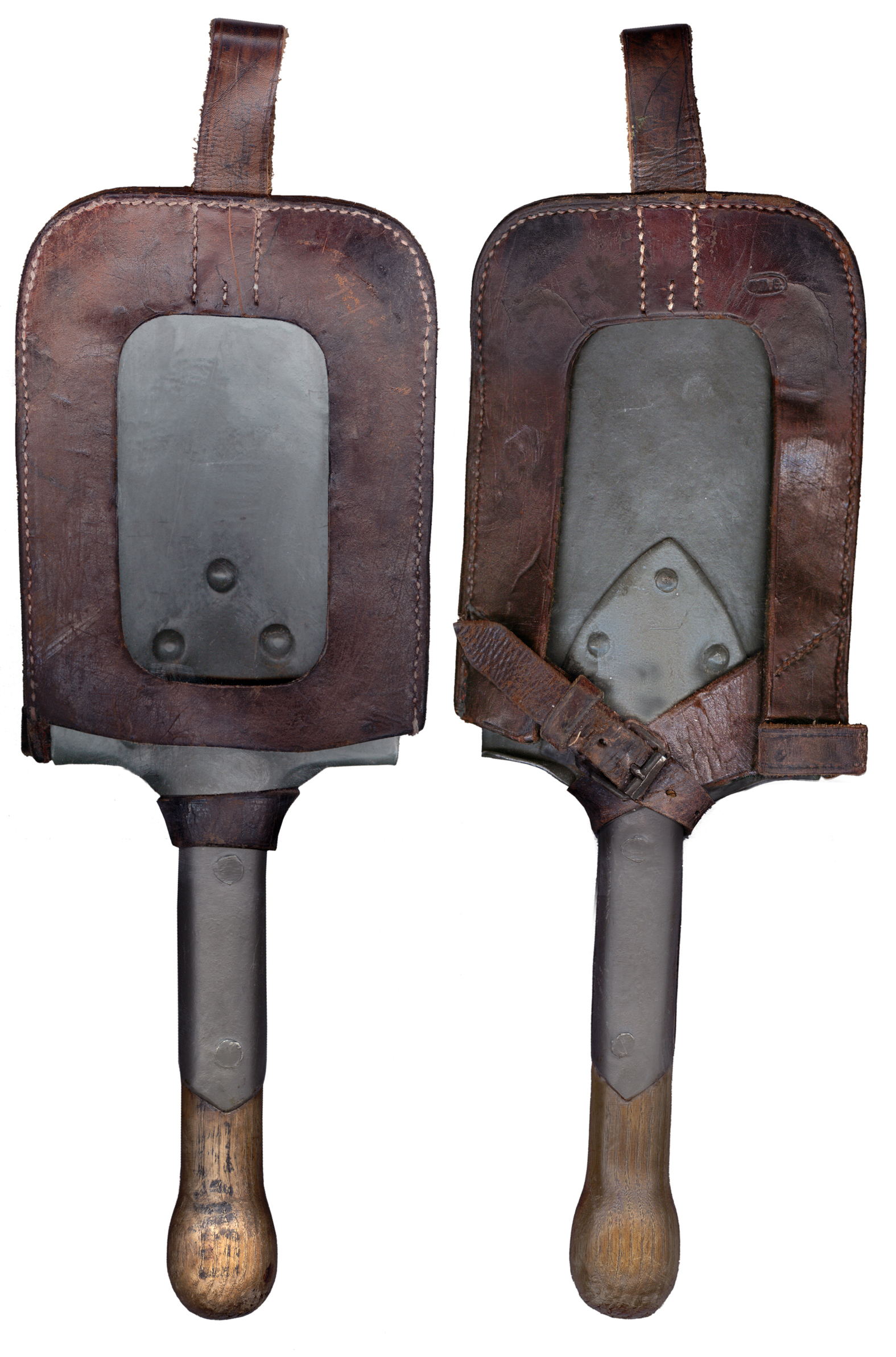

Немецкие лопаты пулемётчика с чехлом, Первая мировая война

• Ширина стального лотка — около 150 мм;
• Длина стального лотка — около 180 мм, в РИА, РККА — около 200 мм ;
• Длина лопаты вместе с деревянным черенком — около 500 мм;
• На малой лопате РИА и РККА имелись клёпка, обжимное кольцо и тяж.

• Ширина стального лотка — около 150 мм;
• Длина стального лотка — около 210 мм ;
• Длина лопаты вместе с деревянным черенком — около 680 мм;
• На малой лопате вермахта имелись тяж и гайка, для изменения положения лотка, при изменении положения лопата становилась мотыгой.

Пехотная лопата современных западных вооружённых сил обычно сделана из лёгких сплавов, имеет D-образную рукоятку на конце черенка, и, как правило, является разборно-складной. Современная российская лопатка ЛПМ-50 (6Э5) из комплекта «Ратник» отличается от советской более острыми гранями лотка, его большей глубиной, и выполняется из стали 65Г.
