Лиерна (архитектура)
Лиерна (англ. lierne, фр. lierne) — третье ребро свода, соединяющее два других ребра, вместо спрингеров, которые соединяются с центральным выступом в английской архитектурной терминологии[1]. Характерный элемент готической архитектуры. Получившаяся конструкция называется сводом с лиернами или звёздчатым сводом (названным в честь звезды, образованной соединением лиерн).
Термин «лиерна» происходит от французского глагола lier (связывать)[2]. Однако во французской архитектурной терминологии ''lierne'' означает ребро свода, параллельное продольному или поперечному его пролёту, то есть имеет другое значение[3].
Общие сведения
| Лиерна | |
|---|---|
| фр. lierne | |
| Область использования | архитектура |
| Место появления | Франция |
История и применение

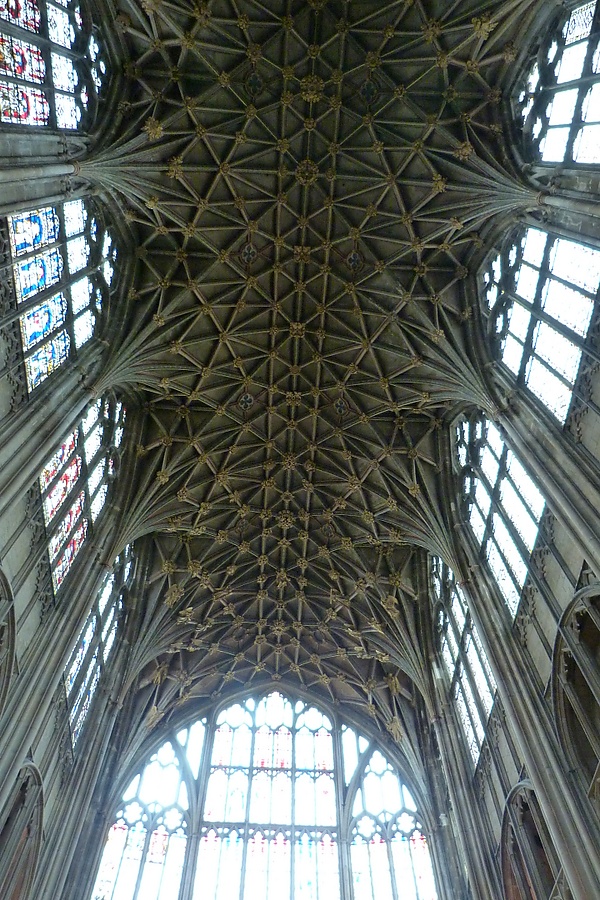

В Англии лиерна вошла в употребление в XIV веке, в период декоративной готической архитектуры. Глостерский собор является ярким примером свода с лиернами. Во Франции примеры лиерн встречаются в архитектуре пламенеющей готики, например, в церкви Сен-Пьер в Кане[3].

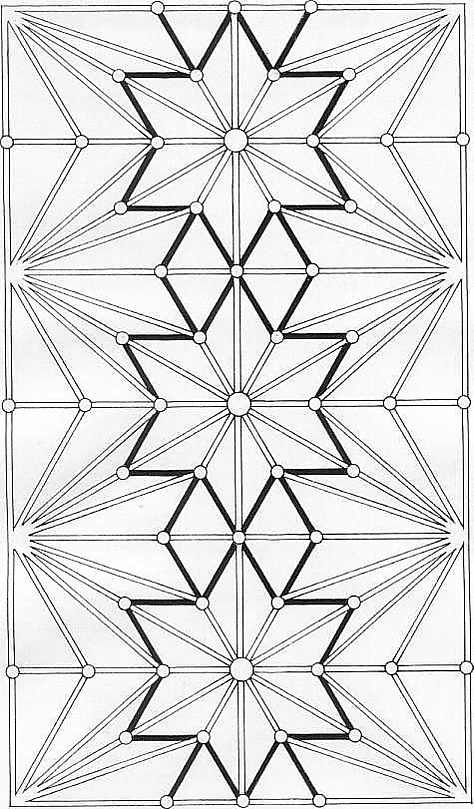

На схеме свода хора собора Или рёбра обозначены двойными линиями (см. изображение в карточке). Главное продольное ребро (средние вертикальные линии) и поперечные рёбра (попеременно горизонтальные линии) пересекаются в центральных выступах (большие круги). Продольное ребро проходит по центру хора, а поперечные рёбра тянутся от вершины каждого окна по бокам хора. Арочные диагональные рёбра тянутся от опор между окнами, от подпружных арок к центральным выступам, а арочные поперечные рёбра (попеременно горизонтальные линии) тянутся от подпружных арок к главному продольному ребру. Вторичные арочные диагональные рёбра, называемые тьерсеронами, тянутся от подпружных арок к поперечным рёбрам. Лиерны (заштрихованные чёрным) простираются между другими рёбрами, образуя сложный узор[4][3].

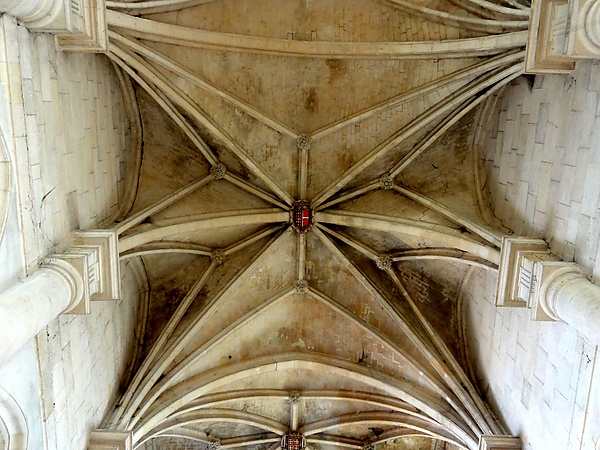

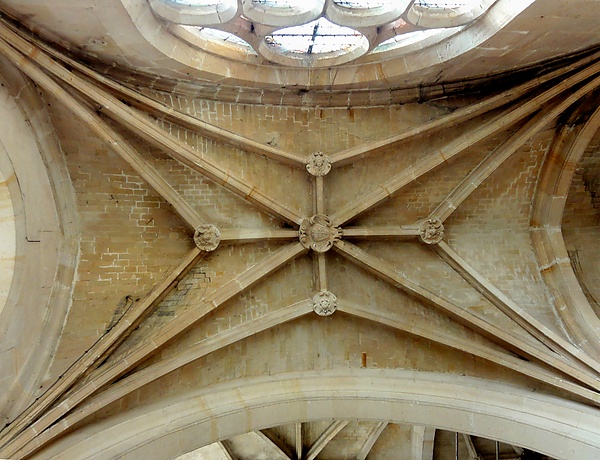

Во французской архитектурной терминологии ''lierne'' означает дополнительное ребро нервюрного свода, примыкающее к замковому камню и расположенное перпендикулярно стороне перекрываемой пространственной ячейки[2].
,_%C3%A9glise_de_la_Nativit%C3%A9_de_la_Vierge,_bas-c%C3%B4t%C3%A9_sud,_1%C3%A8re_vo%C3%BBte.jpg)
,_%C3%A9glise_de_la_Nativit%C3%A9_de_la_Vierge,_nef,_4e_et_5e_vo%C3%BBte.jpg)
