Коллективная линза
Коллекти́вная ли́нза (устар. коллектив) — линза, размещаемая в оптических системах для направления пучков световых лучей к оси оптической системы в последующие её элементы[1].
Физические основы
Коллективная линза, как правило, представляет собой плоско-выпуклую линзу, выполненную из оптического материала с высоким показателем преломления и низким показателем дисперсии[2]. Коллективную линзу изготавливают таким образом, чтобы она не влияла на размер и положение изображения, исправляла аберрации оптической системы, а также уменьшала апертуру световых лучей, входящих в неё, чтобы уменьшить размеры последующих оптических элементов оптических систем, расположенных за коллективной линзой[3].
Коллективная линза, установленная в передней или задней фокальных плоскостях последующего или предыдущего оптического элемента не изменяет их фокусных расстояний.

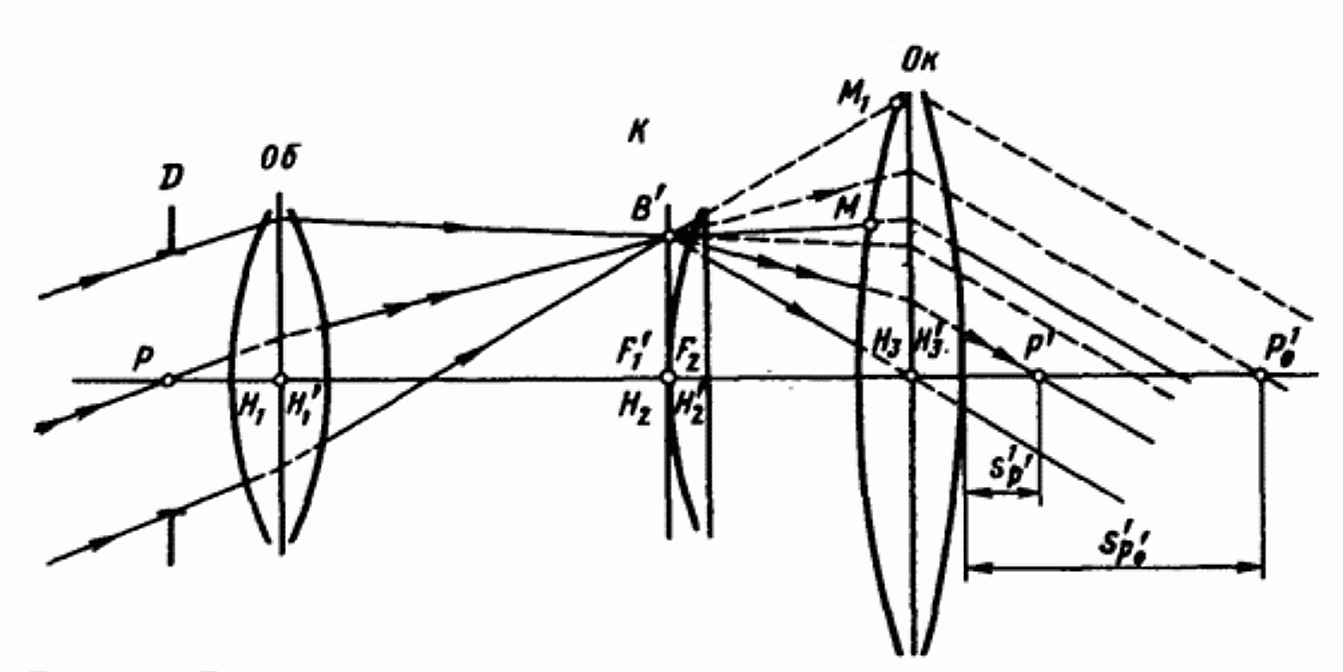

Ход лучей в оптической системе с коллективной линзой показан на рисунке. Здесь Об — объектив, К — коллективная линза, Ок — окуляр. Видно, что световые лучи после прохождения коллективной линзы К преломляются в направлении оптической оси системы[4].
Применение
Коллективные линзы применяются в перископах, фотообъективах, кинообъективах, зеркальных видоискателях, зрительных (подзорных) трубах, оптических телескопах, и др[5][6].
Примечания
- ↑ Нагибина И. М., Москалев В. А., Полушкина Н. А., Рудин В. Л. Прикладная физическая оптика: Учебник для вузов. — 2-е изд., испр. и доп.. — М.: Высшая школа, 2002.
- ↑ Бутиков Е. И. Оптика : учебное пособие для вузов.. — 2-е изд., перераб. и доп.. — СПб.: БХВ-Петербург : Невский ДиалектЪ, 2003.
- ↑ Ландсберг Г. С. Оптика : учебное пособие для вузов.. — 6-е изд., стер.. — М.: Физматлит, 2003.
- ↑ Борн М., Вольф Э. Основы оптики. — М.: Наука, 1973.
- ↑ Апенко М. И. Прикладная оптика. — – 2-е изд. — М.: Наука, 1982.
- ↑ Тудоровский А. И. Теория оптических приборов. Ч. 1. Общая часть. — – 2-е изд.. — Москва: Издательство Академии наук СССР, 1948.
