Камнелитейное производство

Ка́менное литьё (петрургия от др.-греч. pétros — камень и др.-греч. érgon — работа) — производство материалов и изделий путём литья из расплавов горных пород (таких, как базальт и диабаз) методом литья на промышленных предприятиях[1]

Горные породы для камнелитейного производства — расплавы обладающие лучшими литейными и кристаллизационными свойствами, среди них преобладают магматические породы основного состава (диабазы, габбро-диабазы, базальты, андезитобазальты) и близкие к ним по валовому химическому составу метаморфические (амфиболиты, сланцы и др.) и осадочные (глины, пески и др.) образования[2].

Иногда в качестве сырья для литья и прессовки используются некоторые виды шлака, золы из промышленных отходов.

История[править | править код]

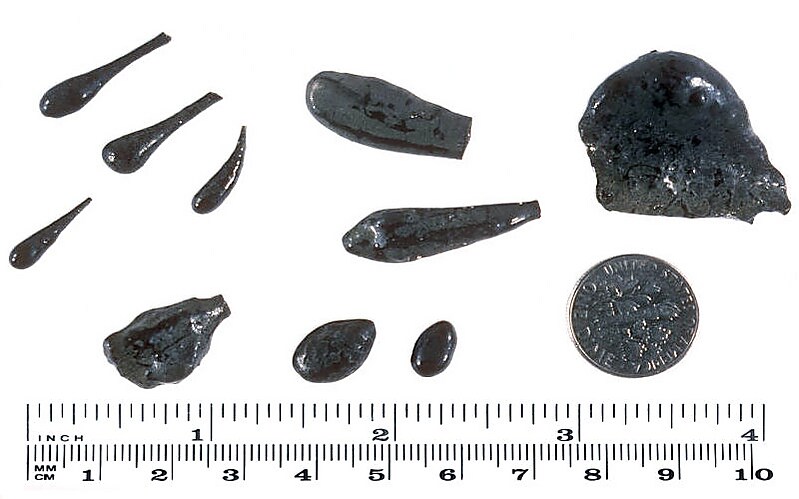

Природные вулканические капли базальта

Каменное литьё в природе может осуществляться путём формовки расплавленной вулканической лавы.

Одно из первых производств по каменному литью было организовано во Франции.

В 1902 году в России лабораторные работы по подготовке промышленной технологии начал Ф. Ю. Левинсон-Лессинг.

Работами по искусственным каменным системам (металлургические и топливные шлаки, динас, шамот и другие огнеупоры, цементные клинкеры, керамика, абразивы, камни в стекле, неметаллические включения в стали и другие) в 1940-е годы руководил академик Д. С. Белянкин. Опыты по кристаллизации базальтовых стёкол для камнелитейщиков проводила Лаборатория Отдела экспериментальной петрографии ИГН АН СССР под руководством А. И. Цветкова.

Получение и физико-химические свойства[править | править код]

Изделия из каменного литья используются в промышленности (в частности добывающей и металлургической, угольной и др.).

Каменное литьё получают в электродуговых или газовых печах. Процесс плавки каменного литья аналогичен плавке металла, температура плавления близкая. Для получения плотной структуры, камнелитые изделия проходят отжиг при плавном снижении температуры от 800 до 200 °С. Поэтому производство каменного литья является более энергоёмким процессом чем, например, производство стали.

Есть два основных типа каменного литья — износостойкое и термостойкое, У термостойкого литья чуть ниже физико-механические свойства, но оно может работать при температурах до 800 °С (износостойкое — при температурах до 400 °С).

Физико-механические свойства каменного литья[источник не указан 2240 дней]:

Показатель Износостойкое каменное литье Термостойкое каменное литье Серый чугун Огнеупорный бетон
Объёмная масса, кг/м³ 2900—3000 2800—2900 7200 1990
Водопоглощение, % 0,13 0,70 10,1
Предел прочности при сжатии, МПа 250—500 100—260 500 44,4
Предел прочности при изгибе, МПа 30—50 10—30 280 3,6
Ударная вязкость, кДж/м² 1,25 1,06 3 1,2
Модуль упругости, ГПа 100,6 43,7 120,0 18,0
Теплопроводность, Вт/(м⋅°C) при 200 °С 1,52 1,07 51 0,83
Удельная теплоёмкость, кДж/(кг⋅°C) при 200 °С 0,77 0,67 0,46 0,79
Температурный коэффициент линейного расширения, 1/°С 83,0 60,0 132 21
Коэффициент истираемости, кг/м² 1,0 1,4

Стойкость каменного литья в кислотах и щелочах[источник не указан 2240 дней]:

Наименование кислоты Износостойкое каменное литье Термостойкое каменное литье
H2SO4 (конц.) 97 92
HCl (конц.) 90 80
HCl (раствор 20 %) 94 не иссл.
CH3COOH (конц.) 97 не иссл.
HNO3 (раствор 56 %) 95 не иссл.
H3PO4 (раствор 85 %) 95 не иссл.
HF (раствор 45 %) 40 не иссл.
NaOH (раствор 20 %) 95 не иссл.
NaOH (раствор 20 %) 87 не иссл.
KON (раствор 20 %) 98 не иссл.
KON (раствор 40 %) 95 не иссл.
KON (раствор 50 %) 85 не иссл.

Применение и эксплуатационные свойства[править | править код]

  • Высокая стойкость к абразивному износу: поскольку каменное литьё имеет 7—8-ю группу твёрдости по шкале Мооса (фактически уступает по этому показателю только алмазу и корунду), то его износостойкость значительно превышает все стали, включая марганцовистую, чугуны (в том числе износостойкие хромистые), резины, пластмассы и др.
  • Высокая химическая стойкость к большинству промышленно применяемых кислот и щелочей, за исключением плавиковой кислоты.
  • Механические свойства ниже, чем у стали и чугуна, однако достаточны для того, чтобы каменное литьё работало в качестве несущего материала и качественно выполняло свои защитные функции.
  • Низкая теплопроводность и низкий коэффициент линейного расширения. Придаёт определённые теплоизоляционные свойства.
  • Плотность каменного литья 2,8—2,9 г/см³, то есть в 2,7 раза меньше, чем у стали, то есть чтобы зафутеровать одну и ту же площадь, каменного литья нужно в 2,7 меньше по весу, чем, например, стали. То есть в дополнение к техническим свойствам каменного литья добавляется экономическая целесообразность его применения.
  • Есть также ряд специальных свойств: это низкое водонасыщение, электроизоляционные свойства, а также то, что каменное литьё не подвержено старению (то есть его свойства со временем не изменяются) и не образует радиоактивной пыли при взаимодействии с радиоактивными веществами

Термостойкое литьё по своим характеристикам может выдерживать до 800 °С не менее 40 циклов «нагрев — охлаждение» (по производственным данным — в 3—4 раза больше[источник не указан 361 день]). Это выгодно отличает термостойкое каменное литьё от большинства огнеупорных материалов.

Обладая вышеперечисленными свойствами, каменное литьё нашло широкое применение в промышленности, из него изготавливаются трубы и отводы для изготовления и футеровки пульпо-, шламо-, золопроводов диаметром до 1220 мм. Срок службы таких трубопроводов, зафутерованных изнутри каменным литьём, увеличивается в 5—7 раз. В таблице приведены сравнительные данные стойкости между металлическими трубами и трубами, футерованными каменным литьём[источник не указан 2240 дней]. Стыки между патрубками замазываются специальной замазкой, наполнителем которой является кислотоупорный порошок — размол каменного литья.

Вид производства, характеристика породы Срок службы металлической трубы, лет Срок службы футерованной трубы, лет
Железные руды и их шламы 1—2,5 не менее 10
Кварцевые пески до 2 не менее 7
Медно-цинковые соединения до 2 не менее 8
Золы ТЭЦ 1—2 20—25

Кроме того, из каменного литья изготавливаются:

  • Трубы и отводы для пневмопроводов подачи сыпучих материалов. В местах, где идёт пневмоподача сыпучих материалов (которые обычно очень абразивные и подаются на больших скоростях), каменное литьё надёжно защищает основную трубу (или отвод) от износа, соответственно трубопровод надёжно работает без свищей и аварий. Такие трубы используют не только заводы по производству цемента, нерудных материалов, стекольные заводы, предприятия стройиндустрии, но и добывающие и металлургические комбинаты.
  • Камнелитые желоба используются для гидросмыва золы, окалины, шлаков, в основном внутри помещений. Их используют угольные ТЭЦ, металлургические комбинаты, обогатительные фабрики.
  • Плитка из каменного литья. В основном применяется для футеровки бункеров, течек, газоходов, очистителей, каналов, также используется для выкладки желобов, полов, футеровки различного оборудования. Укладывается на специальный раствор или специальный клей, щели промазываются кислотоупорной замазкой.
  • Эффективно применение камнелитых мультициклонов в системах газоочистки агломерационных фабрик.
  • Термостойкое каменное литьё используется в основном для футеровки рамп коксохимического производства. Оно создаётся из специального расплава на основе доломита. Выдерживает более 50 термоциклов. Базальтовое литьё выдерживает 25 термоциклов.
