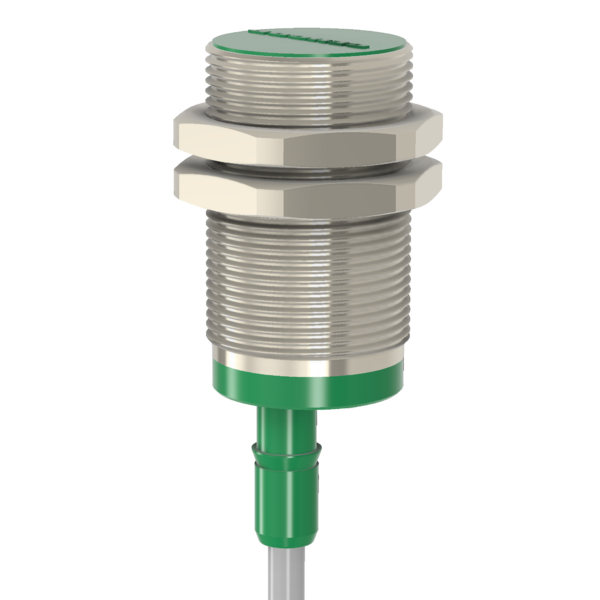

Индуктивный датчик

Принцип действия основан на изменении амплитуды колебаний генератора при внесении в активную зону датчика металлического, магнитного, ферро-магнитного или аморфного материала определённых размеров. При подаче питания на конечный выключатель в области его чувствительной поверхности образуется изменяющееся магнитное поле, наводящее во внесённом в зону материале вихревые токи, которые приводят к изменению амплитуды колебаний генератора. В результате вырабатывается аналоговый выходной сигнал, величина которого изменяется от расстояния между датчиком и контролируемым предметом. Триггер Шмитта преобразует аналоговый сигнал в логический.

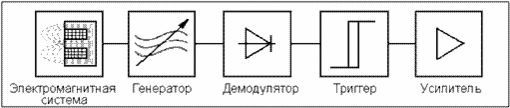

Индуктивные бесконтактные выключатели могут состоять из следующих основных узлов:

1. Генератор создаёт электромагнитное поле взаимодействия с объектом.
2. Триггер Шмитта обеспечивает гистерезис при переключении.
3. Усилитель увеличивает амплитуду сигнала до необходимого значения.
4. Светодиодный индикатор показывает состояние выключателя, обеспечивает контроль работоспособности, оперативность настройки.
5. Компаунд обеспечивает необходимую степень защиты от проникновения твёрдых частиц и воды.
6. Корпус обеспечивает монтаж датчика, защищает от механических воздействий. Выполняется из латуни или полиамида, комплектуется крепёжными изделиями.

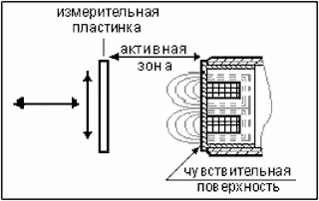

Активная зона бесконтактного индуктивного выключателя — та область перед его чувствительной поверхностью, где более всего сконцентрировано магнитное поле чувствительного элемента датчика. Диаметр этой поверхности приблизительно равен диаметру датчика.

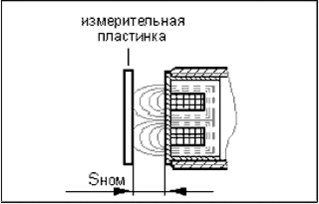

Номинальное расстояние переключения — теоретическая величина, не учитывающая разброс производственных параметров датчика, изменения температуры и напряжения питания.

Рабочий зазор — это любое расстояние, обеспечивающее надёжную работу бесконтактного выключателя в допустимых пределах температуры и напряжения.

${\displaystyle 0\leq S_{work}\leq 0,8S_{nom}}$

Поправочный коэффициент даёт возможность определить рабочий зазор, который зависит от металла, из которого изготовлен объект воздействия.
