Инвертор (электроника)

Инвертор в аналоговых вычислительных машинах — аналоговый функциональный блок, в котором выходная величина ${\displaystyle y\left(t\right)}$ и входная величина ${\displaystyle x\left(t\right)}$ связаны зависимостью: ${\displaystyle y\left(t\right)=-x\left(t\right)}$. Применяется в АВМ структурного типа, когда при реализации структурной схемы модели необходимо изменить знак функции или величины на противоположный.^[1]

В качестве инвертора может применяться блок суммирования, в котором

${\displaystyle U_{out}(t)=-{\frac {R_{1}}{R}}U_{in}(t)=-U_{in}(t)}$.

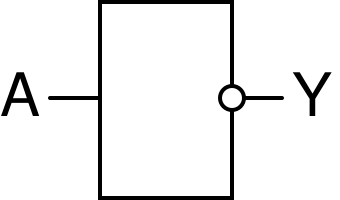

Инвертор в цифровых вычислительных машинах — логический элемент, выполняющий операцию логического отрицания — инверсии. Инверторы обычно изготавливают на активных элементах с одновременным усилением и формированием выходного сигнала. Наряду с другими логическими элементами используют как составную часть устройств, выполняющих определенную логическую функцию.^[1]

Различают потенциальные и импульсные инверторы.

В потенциальных инверторах высокий уровень входного напряжения преобразуется в низкий, и наоборот.

В импульсных инверторах в момент подачи сигнала на вход, на выходе появляется сигнал противоположной полярности. Либо в момент подачи импульсов тактирующей серии на выходе появляется сигнал только при отсутствии сигнала на входе.
