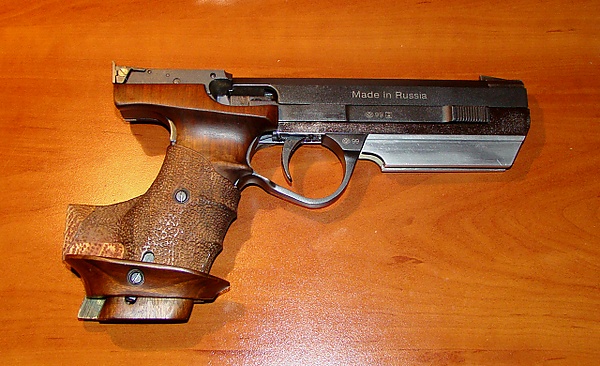

ИЖ-34\35
ИЖ-34 и ИЖ-35 — линейка советских и российских спортивных самозарядных пистолетов малого калибра 5,6 мм, разработанная в конструкторском бюро Ижевского механического завода.
Оружие предназначено для спортивной стрельбы на дистанции 25 метров[1].
Общие сведения
| ИЖ-34/35 | |
|---|---|
| Тип | спортивный полуавтоматический пистолет |
| Страна |
 СССР |
| История производства | |
| Конструктор | В. А. Ярыгин, А. Г. Пасынков |
| Разработан | 1973 |
| Производитель | Ижевский механический завод |
| Годы производства | с 1979 г. |
| Варианты | ИЖ-34М, ИЖ-35М, МР-34М, МР-35М |
| Характеристики | |
| Масса, кг |
1,2 кг (ИЖ-34) 1,34 кг (ИЖ-35) |
| Длина, мм | ~300 мм |
| Длина ствола, мм | 153 мм |
| Патрон |
.22 Short (ИЖ-34) .22 Long Rifle (ИЖ-35) |
| Калибр, мм | 5,6 мм |
| Принципы работы | Свободный затвор |
| Прицельная дальность, м | 25 м |
| Вид боепитания | отъёмный коробчатый магазин на 6 патронов |
| Прицел | открытые диоптрические |
История создания
Разработка пистолетов была начата на Ижевском механическом заводе (ныне входит в Концерн «Калашников») в 1973 году. Руководителем проекта выступил А. Г. Пасынков (в 1981—1985 годах — главный конструктор завода), а непосредственным исполнителем — молодой инженер Владимир Александрович Ярыгин, который только что окончил Ижевский механический институт и поступил на работу в конструкторское бюро Ижевского механического завода. Целью работы было создание высокоточных спортивных систем, способных заменить устаревшие пистолеты ИЖ-ХР-30/31)[2].
В 1978 году разработанные пистолеты ИЖ-34 и ИЖ-35 успешно прошли государственные испытания в Спорткомитете СССР. Серийное производство было начато в 1979 году, после чего Спорткомитетом СССР было принято решение о снятии с производства пистолетов ИЖ-ХР-30/31[3].
В 1987 году в конструкцию пистолетов внесли существенные изменения: были устранены эксплуатационные недостатки, выявленные спортсменами, а живучесть механизмов увеличена в 1,3 раза. Модернизированные образцы получили индекс «М» (ИЖ-34М и ИЖ-35М). Впоследствии, после перехода завода на новую систему индексации, пистолеты также выпускались под обозначениями МР-34М и МР-35М.
Производство базовой модели ИЖ-34 продолжалось до 2005 года, тогда как ИЖ-35 выпускается с 1979 года и производится до настоящего времени, хотя и в ограниченных количествах[4].
Конструкция пистолета
Пистолеты ИЖ-34 и ИЖ-35 построены по единой конструктивной схеме и различаются главным образом деталями ударно-спускового механизма и ствольной группы, обусловленными применением разных патронов (.22 Short для ИЖ-34 и .22 Long Rifle для ИЖ-35). Оружие относится к системам со свободным затвором и ударно-спусковым механизмом куркового типа без самовзвода[5].
Общее устройство
Пистолет конструктивно состоит из следующих основных частей и механизмов[3]:
- рамка с основанием рукоятки;
- ствол;
- затвор;
- кожух (верхняя и нижняя крышки);
- возвратный механизм;
- ударно-спусковой механизм (УСМ);
- предохранительный механизм;
- прицельные приспособления;
- магазин;
- рукоятка со щёчками и регулируемым упором («грибком»).
Все металлические детали изготавливаются из высококачественной легированной стали и имеют защитное покрытие — воронение (чёрное матовое) или покрытие «под нержавеющую сталь» (светлое матовое).
Рамка
Рамка является несущей основой пистолета. Она выполнена из стали методом фрезерования из цельной заготовки, что обеспечивает высокую жёсткость и точность взаимного расположения узлов. В передней части рамки имеется гнездо для установки ствола, который фиксируется неподвижно. В средней части рамки расположены направляющие полки, по которым движется затвор. Направляющие имеют увеличенную длину и точную обработку для обеспечения плавного хода затвора без люфтов[3].
В задней нижней части рамки выполнено основание рукоятки, внутри которого размещается магазин. На основании рукоятки крепятся деревянные или пластиковые щёчки, а также регулируемый упор для ладони («грибок»), позволяющий адаптировать пистолет к размеру кисти стрелка.
В верхней части рамки, позади затвора, в специальных гнёздах установлены пружинные амортизаторы. Это конструктивное решение, уникальное для пистолетов данного класса: амортизаторы смягчают удар затвора об ограничивающие выступы рамки в крайнем заднем положении, снижая вибрацию и повышая устойчивость оружия при стрельбе.
Ствол
Ствол — нарезной, изготовлен из специальной оружейной стали методом дорнования (растачивания с одновременной нарезкой канала). Калибр — 5,6 мм. Ствол имеет четыре нареза с правым направлением вращения пули. Длина ствола составляет 153 мм, что является оптимальным для достижения баланса между кучностью стрельбы и маневренностью[3].
Особенность ствола ИЖ-34 — наличие компенсатора в дульной части. Компенсатор представляет собой ряд отверстий, расположенных в верхней стенке ствола. При выстреле часть пороховых газов выходит через эти отверстия вверх, создавая реактивную силу, направленную вниз, что дополнительно стабилизирует пистолет и уменьшает подброс. На ИЖ-35 компенсатор отсутствует, что связано с характеристиками патрона .22 LR, имеющего иной газодинамический профиль.
Затвор
Затвор массивный, выполнен из стали. Он движется по направляющим полкам рамки и выполняет несколько функций: досылание патрона из магазина в патронник, запирание канала ствола инерционной массой, экстракцию и отражение стреляной гильзы, взведение курка.
Внутри затвора размещены[3]:
- ударник с бойком;
- пружина ударника;
- штифт ударника (фиксирующий деталь);
- выбрасыватель с гнетком и пружиной;
- отражатель.
Ударник у ИЖ-34 имеет шарнирную конструкцию — он закреплён в верхней части затвора посредством оси и может совершать небольшое вращательное движение. Это позволяет ударнику наносить удар по капсюлю патрона .22 Short, который расположен на периферии донца гильзы, при этом ось ствола оказывается опущенной относительно кисти руки. У ИЖ-35 ударник — классический прямолинейный.
Возвратный механизм состоит из штока и возвратной пружины. Шток одним концом упирается в переднюю стенку затвора, другим — в перегородку рамки. Пружина надета на шток и работает на сжатие. При откате затвора пружина сжимается, а при накате — разжимается, возвращая затвор в переднее положение.
Кожух
Кожух — съёмная деталь, закрывающая затвор сверху и с боков. Он состоит из двух частей: верхней и нижней крышек. Кожух защищает механизмы от загрязнения, служит для крепления прицельных приспособлений и удерживает затвор на направляющих[3].
В верхнем кожухе расположены:
- ось вращения курка (в отличие от большинства пистолетов, где ось курка находится в рамке, у ИЖ-34/35 она вынесена в кожух, что является важной конструктивной особенностью);
- цапфы курка;
- боевая пружина (витая, цилиндрическая);
- шептало I и шептало II (двухступенчатый спусковой механизм);
- пружины шептал;
- толкатель;
- пружина блокировки (предотвращает срыв курка при неполном закрытии затвора).
Вынос ударного механизма в кожух выше оси канала ствола позволил улучшить балансировку пистолета и сделать линию прицеливания более низкой, что повышает устойчивость оружия при стрельбе.
Ударно-спусковой механизм
Ударно-спусковой механизм (УСМ) пистолета ИЖ-34/35 — один из самых совершенных среди спортивных пистолетов своего времени. Он имеет двухступенчатую конструкцию (шептало I и шептало II), что позволяет добиться очень чистого и предсказуемого спуска.
Принцип работы УСМ[3]:
- При взведении затвором курок поворачивается вокруг своей оси и становится на боевой взвод, при этом боевая пружина сжимается.
- Шептало II зацепляется за боевой взвод курка. Шептало I, поджатое своей пружиной, находится в зацеплении с шепталом II.
- При нажатии на спусковой крючок тяга спуска воздействует на шептало I, выводя его из зацепления.
- Шептало II, освобождённое, поворачивается под действием пружины блокировки и выходит из зацепления с курком.
- Курок под действием боевой пружины резко поворачивается и бьёт по ударнику, который разбивает капсюль патрона.
- Наличие двух шептал обеспечивает очень короткий и лёгкий спуск без неприятного «просадка» перед выстрелом.
УСМ имеет следующие регулировки (все винты выведены на наружные поверхности и доступны без разборки оружия). Регулировки представлены в таблице[3].
| Регулировка | Назначение | Диапазон |
| Винт «С» (рабочий ход) | Изменение величины зацепления шептал I и II | от 1 до 2,5 мм |
| Винт предварительного хода | Установка зазора между тягой и шепталом I | до полного устранения «холостого» хода |
| Винт запасного хода | Ограничение хода спускового крючка после выстрела | полное устранение провала |
| Винт усилия спуска | Регулировка натяжения боевой пружины | 1—3 Н (ИЖ-34) / 10-25 Н (ИЖ-35) |
| Винт положения спускового крючка | Перемещение крючка вперёд-назад относительно рукоятки | до 10 мм |
Предохранительный механизм
Предохранительный механизм — автоматический, расположен в задней части рукоятки. Он представляет собой рычаг, который при свободном положении блокирует спусковую тягу, делая невозможным нажатие на спусковой крючок[6][7].
При обхвате рукоятки кистью руки стрелок естественным образом нажимает на рычаг, утапливая его внутрь рукоятки. При этом рычаг освобождает спусковую тягу, и выстрел становится возможным. Как только стрелок ослабляет хват, рычаг под действием пружины возвращается в исходное положение и блокирует механизм.
Дополнительно в конструкции предусмотрена блокировка от выстрела при недокрытом затворе: если затвор не дошёл до крайнего переднего положения, шептало II удерживается специальной пружиной блокировки и не может освободить курок.
Прицельные приспособления
Прицельные приспособления состоят из мушки и целика. Мушка имеет прямоугольную форму и установлена на компенсаторе (ИЖ-34) или на передней части ствола (ИЖ-35). Мушка может заменяться на более широкую или узкую по желанию стрелка[6][7].
Целик — диоптрического типа, установлен в задней части кожуха. Конструкция целика позволяет производить микрометрическую регулировку по горизонтали и вертикали с точностью до 0,1 мм на 25 м. Винты регулировки имеют насечённые головки и могут вращаться без инструмента с фиксацией от самопроизвольного смещения.
Длина прицельной линии составляет 220 мм, что обеспечивает высокую точность наведения.
Магазин
Магазин — однорядный, коробчатый, отъёмный. Корпус магазина изготовлен из стального листа. Внутри размещены подаватель и пружина магазина. Ёмкость — 6 патронов[6][7].
Магазин вставляется в основание рукоятки снизу и фиксируется защёлкой, расположенной с левой стороны рамки, сразу за спусковой скобой. Кнопка защёлки утоплена в рамку, что предотвращает случайное нажатие. После израсходования всех патронов затвор остаётся в открытом положении (затворная задержка) — эта функция реализована за счёт того, что подаватель магазина поднимается вверх и удерживает затвор.
Рукоятка
Рукоятка пистолета ИЖ-34/35 имеет ортопедическую (анатомическую) форму и изготавливается из древесины ценных пород (орех, бук) или высокопрочного пластика. Щёчки рукоятки крепятся к основанию винтами[6][7].
Конструкция рукоятки включает регулируемый упор для ладони («грибок»), который перемещается в вертикальной плоскости и фиксируется винтом. Грибок служит для поддержки кисти снизу, позволяя стрелку расслабить мышцы и удерживать пистолет с минимальным усилием. Угол наклона рукоятки составляет около 110° относительно оси ствола, что соответствует эргономическим требованиям для скоростной и точной стрельбы.
Взаимодействие частей и механизмов при выстреле
Цикл автоматики при выстреле происходит следующим образом[6][7]:
- Исходное положение — магазин снаряжён, затвор в переднем положении, патрон в патроннике, курок взведён и стоит на боевом взводе. Предохранитель выключен охватом рукоятки.
- Выстрел — стрелок нажимает на спусковой крючок. Тяга спуска воздействует на шептала, освобождая курок. Курок бьёт по ударнику, ударник разбивает капсюль.
- Откат — под давлением пороховых газов гильза давит на затвор, сообщая ему движение назад. Затвор сжимает возвратную пружину, извлекает и отражает стреляную гильзу, а также взводит курок, сжимая боевую пружину.
- Накат — дойдя до крайней задней точки и смягчив удар о пружинные амортизаторы, затвор под действием возвратной пружины начинает движение вперёд. При движении вперёд затвор захватывает из магазина очередной патрон и досылает его в патронник.
- Взведение — в момент, когда затвор приходит в крайнее переднее положение, кулачок на затворе воздействует на спусковую тягу, разобщая её с шепталом, после чего УСМ снова готов к выстрелу.
- Остановка — после последнего выстрела подаватель магазина поднимается вверх и удерживает затвор в открытом положении.
- Весь цикл занимает доли секунды; высокое качество изготовления деталей обеспечивает плавность и безотказность работы.
Тактико-технические характеристики
Обобщённые тактико-технические характеристики представлены в таблице[6][7][3].
| Параметр | ИЖ-34 (ИЖ-34М) | ИЖ-35 (ИЖ-35М) |
| Калибр, мм | 5,6 | 5,6 |
| Патрон | .22 Short (5,6×11 мм) | .22 Long Rifle (5,6×15,6 мм) |
| Длина, мм | ~300 | ~300 |
| Длина ствола, мм | 153 | 153 |
| Длина прицельной линии, мм | 220 | 220 |
| Масса, кг | 1,2—1,26 | 1,34 |
| Ёмкость магазина, шт. | 6 | 6 |
| Усилие спуска, регулируемое, Н | 1—3 | 10—25 |
| Регулируемый ход спускового крючка, мм | 1—5 | 1—5 |
Модификации
ИЖ-34 (ИЖ-34М) — модификация, специализированная для упражнений по скоростной стрельбе — олимпийской дисциплины, где требуется быстро и точно поражать пять появляющихся мишеней. ИЖ-34 использует маломощный патрон кольцевого воспламенения .22 Short (5,6×11 мм), что снижает отдачу и подброс ствола, позволяя быстрее производить последующие выстрелы[8].
Отличительная конструктивная особенность ИЖ-34 — ударник с шарниром в верхней части. Такое решение позволяет опустить ось канала ствола относительно кисти руки, что уменьшает плечо отдачи и снижает подброс оружия при выстреле. Пистолет имеет компенсатор — устройство, отводящее часть пороховых газов вверх для дополнительной стабилизации.
Рукоятка эргономичной формы снабжена регулируемым упором для ладони («грибком») и регулируемым упором для кисти. Прицельные приспособления — микрометрически регулируемый целик и мушка.
Масса ИЖ-34 составляет около 1,2—1,26 кг[9].
ИЖ-35 (ИЖ-35М) — модель для класса «стандартный пистолет» — стрельба по неподвижным мишеням на 25 метров. В отличие от ИЖ-34, использует более мощный и распространённый патрон .22 Long Rifle (5,6×15,6 мм). Конструктивно повторяет ИЖ-34, но не имеет шарнирного ударника и компенсатора, что обусловлено различными требованиями упражнений[7].
ИЖ-35 снабжён ударно-спусковым механизмом куркового типа со всеми необходимыми регулировками усилия и хода спуска, а также положения спускового крючка относительно задней опорной поверхности рукоятки. Для стрельбы применяются целевые винтовочные патроны кольцевого воспламенения.
Масса ИЖ-35 составляет около 1,34 кг[10].
Спортивные достижения
С пистолетами ИЖ-35 и ИЖ-35М советские и российские стрелки завоевали в общей сложности до 13 призовых мест на чемпионатах мира, Европы и Олимпийских играх (по другим данным — 12 медалей). Четыре чемпионских титула из этого числа приходятся на Марину Логвиненко (Добранчеву) — олимпийскую чемпионку Игр в Барселоне (1992 год), многократную чемпионку мира и Европы. Именно с пистолетом ИЖ-35М она завоевала золотые медали чемпионатов мира 1986 и 1990 годов, а также олимпийское золото в Барселоне. Также спортсмены с этим пистолетом одерживали победы в финалах Кубка мира[4].
Вплоть до 1990-х годов ИЖ-35 и ИЖ-35М являлись основными пистолетами сборной команды страны. И в настоящее время российские спортсмены-стрелки продолжают использовать этот пистолет на соревнованиях.
Совместные проекты
В 1998—2000 годах был реализован совместный проект с известной немецкой оружейной фирмой Walther. Пистолет KSP200 представлял собой глубокий тюнинг ижевской конструкции: на базе ИЖ-35 устанавливалась эргономичная рукоятка от «Вальтера» и производилось перепокрытие металлических деталей. Проект свидетельствует о высоком качестве ижевской конструкторской школы — немецкие оружейники, известные своими спортивными пистолетами, сочли разработку Ярыгина и Пасынкова достойной для совместного производства. Пистолеты ИЖ-35 пользовались популярностью и за пределами совместного проекта, в частности, на рынке Германии[3].
Место и роль в истории оружия
Линейка пистолетов ИЖ-34 и ИЖ-35 занимает особое место в истории отечественного и мирового спортивного оружия. Она стала связующим звеном между классической советской оружейной школой и современными высокотехнологичными образцами[11].
Значение для отечественной спортивной стрельбы — ИЖ-34 и ИЖ-35 на протяжении почти двух десятилетий были основным оружием сборной команды СССР и России по пулевой стрельбе. Десятки золотых медалей, завоёванных с этими пистолетами, укрепили лидерство советской школы в мировом спорте. Пистолет стал олицетворением эпохи доминирования советских спортсменов в пистолетных дисциплинах[6].
Конструкторский опыт — работа над ИЖ-34 и ИЖ-35 стала важным этапом в творческой биографии конструктора-оружейника В. А. Ярыгина. Полученный опыт и конструкторские решения впоследствии были использованы при создании боевого пистолета «ПЯ» (пистолет Ярыгина), который в 2003 году был принят на вооружение Вооружённых сил Российской Федерации и многих силовых ведомств. Таким образом, спортивные пистолеты ИЖ-34 и ИЖ-35 можно рассматривать как конструкторскую предтечу современного боевого пистолета российской армии.
Инженерные решения — конструкция ИЖ-34 с шарнирным ударником и опущенной осью ствола — пример оригинального инженерного решения. Подобная схема не получила широкого распространения в мировом спортивном оружии, что делает эту модификацию уникальной в своём роде. Автоматический предохранитель на рукоятке, широкие регулировки спускового механизма и эргономичная рукоятка с упорами стали стандартом для спортивных пистолетов, но в советской практике 1970-х годов эти решения были передовыми.
Международное признание — совместный проект с фирмой Walther (KSP200) — наглядное доказательство признания качества ижевской разработки на мировом уровне. Немецкие оружейники, чьи спортивные пистолеты (Walther Olympia, Walther GSP) считаются эталонными, не только не отвергли советскую конструкцию, но и приняли её за основу для совместного образца оружия.
Для В. А. Ярыгина эти пистолеты стали первой крупной разработкой, определившей всю его дальнейшую карьеру. Он создал свыше 20 образцов боевого, гражданского и спортивного оружия, но именно ИЖ-34 и ИЖ-35 являются визитной карточкой конструктора в мире спорта[12].
