Двигатель Toyota AR

Двигатели Toyota AR — серия рядных четырёхцилиндровых бензиновых двигателей внутреннего сгорания японской компании Toyota, находящихся в производстве с 2008 года. Впервые были представлены на Toyota RAV4, а впоследствии двигатели начали устанавливаться на Toyota Highlander, Toyota Venza, Toyota Camry и Scion tC.

На серию AR устанавливается алюминиевые блок цилиндров и его головка, а также клапанный механизм DOHC. Серия AR использует многие характеристики двигателей AZ, например, систему изменения фаз газораспределения или VVT-i, низкий коэффициент трения, включая смещённый коленчатый вал, роликовые коромысла для клапанного механизма, трёхступенчатый ТНВД, поршневые кольца с пониженным натяжением и вспомогательный ремень газораспределительного механизма. Индукционная система акустического контроля изменяет длину впускного клапана в два этапа в зависимости от оборотов и угла дроссельной заслонки, обеспечивая тем самым высокий крутящий момент в широком диапазоне оборотов двигателя. Новые регулирующие клапаны увеличивают сгорание топлива при холодной температуре и помогают быстро нагреть каталитические нейтрализаторы до рабочей температуры. Регулирующие клапаны, наряду с новыми 12-луночными топливными форсунками с длинным соплом высокого распыления, уменьшают количество топлива, прилипающего к впускным отверстиям, и, следовательно, обеспечивают максимальную экономию топлива и снижают вредные выбросы.

Блок цилиндров имеет открытую палубу типа midi-skirt, чугунные вкладыши, нижний алюминиевый картер и штампованный масляный поддон. Коленчатый вал из кованой стали полностью сбалансирован восемью противовесами и поддерживается пятью основными подшипниками. Винтовая передача, запрессованная в противовес № 3, приводит в движение два противоположно вращающихся распределительных вала в нижнем картере.

Общие сведения
Двигатель Toyota AR
Общие данные
Производитель Toyota
Годы производства 2008 — настоящее время
Производительность
Максимальная мощность 126—139 кВт (169—187 л. с.)
Максимальный крутящий момент 226—252 Н·м
Камера сгорания
Объём 2494—2672 см3
Цилиндров 4
Диаметр цилиндра 90 мм
Ход поршня 98—105 мм
Материал блока цилиндров Алюминиевый сплав
Материал ГБЦ Алюминиевый сплав
Клапанный механизм DOHC
Степень сжатия 10,0:1—13,0:1
Питание
Топливная система Инжекторная система подачи топлива
Хронология
Предшественник

Двигатель Toyota AZ

Двигатель Toyota S
Преемник

Двигатель Toyota A25A

Двигатель Toyota S20A

1AR-FE

1AR-FE — 2,7-литровый двигатель, впервые представленный на Venza и Highlander в конце 2008 года[1]. В 2020 году был снят с производства.

Устанавливался на

  • Toyota Venza AGV10/15, 136 кВт (182 л. с.) при 5800 об/мин, 247 Н⋅м при 4200 об/мин
  • Toyota Highlander ASU40, 140 кВт (190 л. с.) при 5800 об/мин, 252 Н⋅м при 4100 об/мин
  • Toyota Highlander ASU50
  • Toyota Sienna ASU40, 140 кВт (190 л. с.) при 5800 об/мин, 252 Н⋅м при 4100 об/мин
  • Lexus RX AGL10, 138 кВт (188 л. с.) при 5800 об/мин, 252 Н⋅м при 4200 об/мин

2AR-FE (2AR-FBE)

2AR-FE — 2,5-литровый двигатель, впервые представленный в 2008 году на Toyota RAV4 в США и Канаде. В начале 2009 года этот двигатель заменил 2AZ-FE в моторной гамме Toyota Camry в США и Канаде, обеспечив экономию топлива на 11 %[2]. Рабочая масса двигателя составляет 147 кг. Двигатель выпускается в США, Канаде, Австралии[3], Новой Зеландии[4], Китае, Тайване, Корее, Малайзии, Таиланде, Филиппинах[5] и Индонезии.

Устанавливается на

  • Toyota RAV4 (ASA33/38), 133 кВт (181 л. с.) при 6000 об/мин, 233 Н⋅м при 4000 об/мин
  • Toyota RAV4 (ASA40/44), 178 л. с. (131 кВт; 176 л. с.) при 6000 об/мин, 233 Н⋅м при 4000 об/мин
  • Toyota Camry ASV40 (базовая версия), 126 кВт (171 л. с.) при 6000 об/мин, 226 Н⋅м при 4100 об/мин
  • Toyota Camry ASV40 (SE и по всему миру) 181 л. с. (133 кВт; 179 л. с.) при 6000 об/мин, 233 Н⋅м при 4100 об/мин
  • Toyota Camry ASV50, 180 л. с. (132 кВт; 178 л. с.) при 6000 об /мин, 233 Н⋅м при 4100 об/мин
  • Scion tC (AGT20), 180 л. с. (130 кВт), 173 фунт⋅ фут (235 Н⋅м)
  • Toyota Alphard/Vellfire AH30, 182 л. с. (134 кВт; 180 л. с.) при 6000 об/мин, 235 Н⋅м при 4100 об/мин
  • Toyota Alphard/Vellfire (AGH40/45), 182 л. с. (134 кВт; 180 л. с.) при 6000 об/мин, 235 Н⋅м при 4100 об/мин
  • Lexus ES 250 (ASV60)

2AR-FXE

2AR-FXE является вариантом 2AR-FE с циклом Аткинсона. Он имеет тот же диаметр цилиндра и ход поршня, но кулачковые механизмы и поршни уникальны. Степень сжатия составляет 12,5:1. Мощность двигателя составляет 154 л. с.

Устанавливается на

2AR-FSE

2AR-FSE является вариантом 2AR-FE с инжекторной системой подачи топлива D4-S и непосредственным впрыском топлива[6]. Тепловой КПД составляет около 38,5 %[7]. Степень сжатия 13,0:1.

Мощность двигателя составляет 164 кВт (220 л. с.) при 6000 об/мин, а крутящий момент — 221 Н⋅м при 4200—5400 об/мин.

Устанавливается на

5AR-FE

5AR-FE является 2,5-литровой версией AR. Впервые был представлен на Toyota RAV4 в Китае в 2013 году[8][9].

Устанавливается на

6AR-FSE

6AR-FSE является четырёхцилиндровым двигателем объём 1998 см3 с системой непосредственного впрыска топлива D4-S и VVT-iW. Двигатель работает по циклу Отто и циклу Аткисона в зависимости от мощности. Впервые двигатель был представлен на Toyota Camry в декабре 2014 года в Китае и в марте 2015 года в Таиланде. Мощность составляет 123 кВт (165 л. с.) при 6500 об/мин, а крутящий момент — 199 Н⋅м при 4600 об/мин.

Устанавливается на

6AR-FBS

6AR-FBS является четырёхцилиндровым бензиновым двигателем объёмом 1998 см3 с системой непосредственного впрыска топлива D4-S и VVT-iW. Впервые был представлен в октябре 2018 года в Таиланде. Мощность составляет 123 кВт (167 л. с.) при 6500 об/мин, а крутящий момент — 199 Н⋅м при 4600 об/мин[11].

Устанавливается на

8AR-FTS

8AR-FTS является 2,0-литровым двигателем семейства AR с непосредственным впрыском топлива, турбонаддувом и VVT-iW. Двигатель работает по циклу Отто и циклу Аткисона. Впервые был представлен на Lexus NX200t[12]. Мощность составляет 175 кВт (235 л. с.) при 4800—5600 об/мин, а крутящий момент — 350 Н⋅м при 1650—4000 об/мин. Двигатель оснащён системой впрыска Lexus ESTEC D-4ST.

Устанавливается на

Галерея

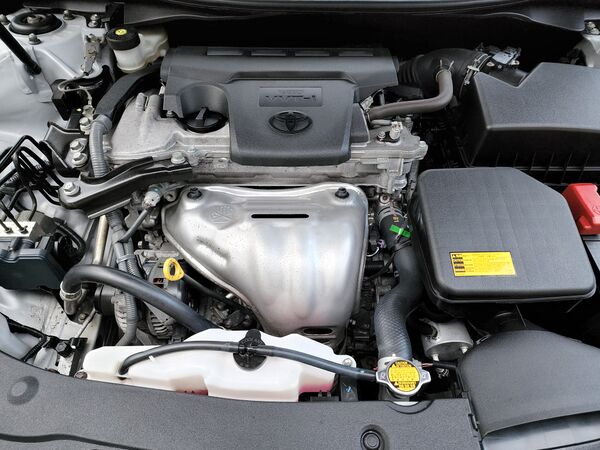

2AR-FE

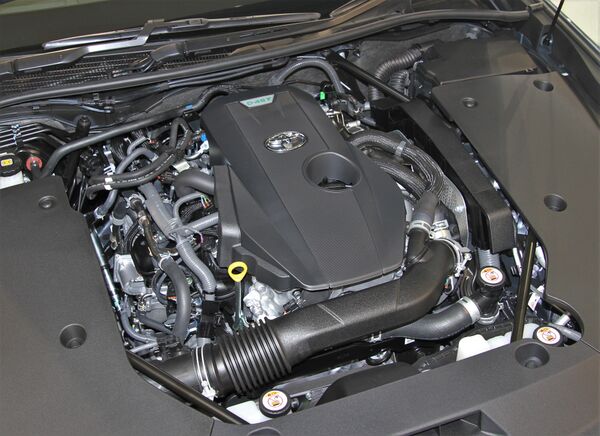

8AR-FTS

Примечания

  1. ↑ Toyota USA Newsroom (амер. англ.). Toyota USA Newsroom. Дата обращения: 27 октября 2023.
  2. ↑ Camry: Toyota eyes fleet buyers (нз. англ.). NZ Herald (27 октября 2023). Дата обращения: 27 октября 2023.
  3. ↑ Camry 2021 | Hybrid Electric Midsize Sedan | Toyota AU (англ.). New Cars Toyota Australia: Prices, Service Centres, Dealers, Test Drives. Дата обращения: 27 октября 2023.
  4. ↑ Toyota New Zealand - Camry - Are you an Executive of Life? web.archive.org (9 февраля 2013). Дата обращения: 27 октября 2023.
  5. ↑ ข้อมูลทางเทคนิค - New Camry - บริษัท โตโยต้า มอเตอร์ ประเทศไทย จำกัด. web.archive.org (1 июня 2012). Дата обращения: 27 октября 2023.
  6. ↑ 2AR-FSE Lexus engine. australiancar.reviews. Дата обращения: 27 октября 2023.
  7. ↑ Lexus begins sales of new IS 300h hybrid in Japan along with new IS lineup (англ.).
  8. ↑ CORPORATION, TOYOTA MOTOR Mobility (англ.). Toyota Motor Corporation Official Global Website. Дата обращения: 27 октября 2023.
  9. ↑ 【图】途观/CR-V的天敌 抢先实拍全新国产RAV4_RAV4荣放_汽车之家. www.autohome.com.cn. Дата обращения: 27 октября 2023.
  10. ↑ Shanghai 2015: Lexus ES facelift unveiled, new 2.0 mill - paultan.org (амер. англ.). Paul Tan's Automotive News (20 апреля 2015). Дата обращения: 27 октября 2023.
  11. ↑ 2018 Toyota Camry launched in Thailand - four variants, including hybrids; priced from 1.445 mil baht - paultan.org (амер. англ.). Paul Tan's Automotive News (30 октября 2018). Дата обращения: 27 октября 2023.
  12. ↑ 8AR-FTS Toyota engine. australiancar.reviews. Дата обращения: 27 октября 2023.
  13. ↑ Goreham, John Upcoming Lexus IS 200t will be more than 1 second faster to 60 MPH | Torque News (англ.). www.torquenews.com (1 августа 2014). Дата обращения: 27 октября 2023.
  14. ↑ Shanghai 2015: Lexus RX 200t replaces the old RX 270 (амер. англ.). Paul Tan's Automotive News (20 апреля 2015). Дата обращения: 27 октября 2023.
  15. ↑ Radu, Mihnea Toyota Crown Gets 2-Liter Turbo Engine, Upgraded Suspension in Japan (англ.). autoevolution (2 октября 2015). Дата обращения: 27 октября 2023.
  16. ↑ CORPORATION, TOYOTA MOTOR Toyota Motor Corporation Official Global Website (англ.). Toyota Motor Corporation Official Global Website (12 октября 2023). Дата обращения: 27 октября 2023.
  17. ↑ Products | Toyota Industries Corporation. www.toyota-industries.com. Дата обращения: 27 октября 2023.
  18. ↑ TOYOTA、ハリアーにターボエンジンを搭載 | Toyota Motor Corporation Official Global Website. global.toyota. Дата обращения: 27 октября 2023.
  19. ↑ TOYOTA MOTOR CORPORATION GLOBAL WEBSITE | 75 Years of TOYOTA | General Status of Plants in Japan | Kamigo Plant. www.toyota-global.com. Дата обращения: 27 октября 2023.

Категории

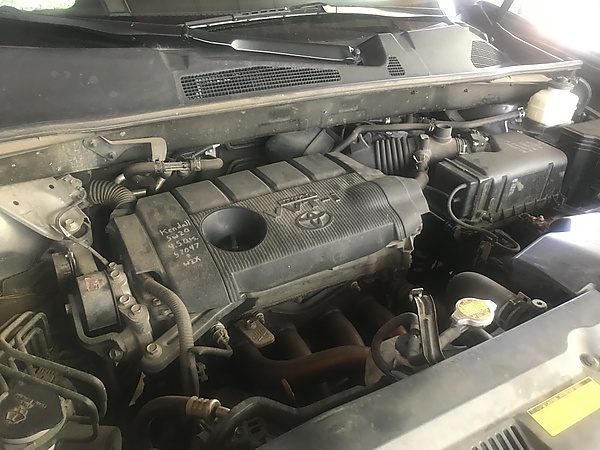

1AR-FE Engine .jpg
