Коромысло (механизм)

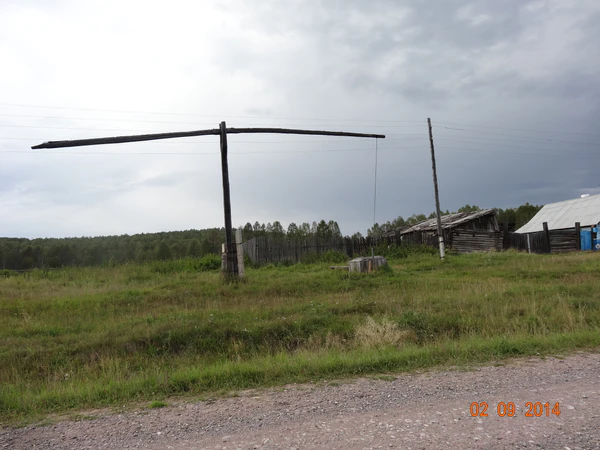

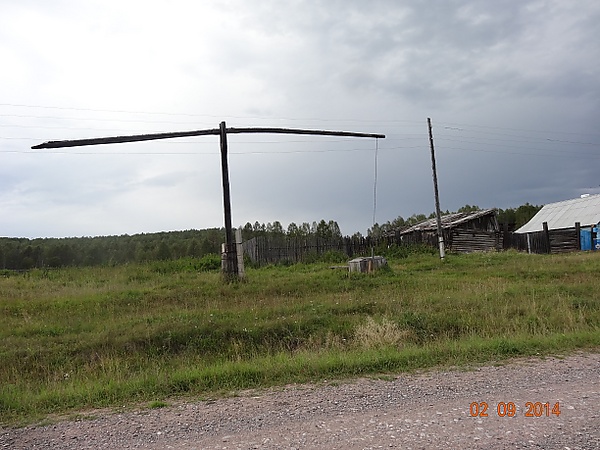

Двуплечий рычаг применялся со времен глубокой древности, однако прообразом коромысла может считаться только рычаг на фиксированной оси (примитивный без втулок, с подшипником скольжения, с подшипником качения). Около 1500 года до н. э. в Египте и Индии появляется шадуф (колодец с «журавлём»), прообраз современных кранов, устройство для поднятия сосудов с водой.^[1]

Эта схема применялась в подъёмных механизмах, осадных машинах и везде, где надо было поменять направление движения звена на противоположное (тогда как в чистом рычаге основной упор делался на усиление и соотношение плечей велико). В современных ДВС, например, в коромыслах соотношение плечей относительно мало и находится в диапазоне 1:1 — 1:2.

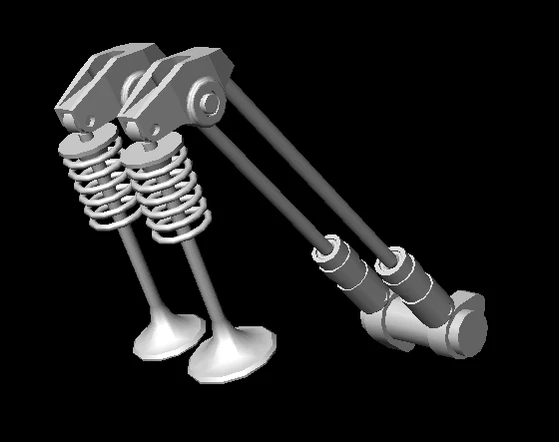

• Исторически коромысло присутствует в газораспределительном механизме (ГРМ) определенного типа — с верхним расположением клапанов и нижним расположением распределительного вала. Такой тип обозначается аббревиатурой OHV. Оно призвано инвертировать направление движения толкателя (вверх) на требуемое направление движения клапана (вниз)^[2][3].
• В схеме с верхним расположением распределительного вала при одном вале (схема SOHC) распредвал приводит впускной клапан (слева на схеме) непосредственно, а выпускной (справа) — через коромысло^[4][3].

• В схеме с верхним расположением распредвала (SOHC или DOHC) коромысло может опираться концом полусферическую опору (обычно с гидрокомпенсатором), роликом на кулачок распредвала, а вторым концом на торец клапана. Это сделано для снижения трения и износа кулачков распредвала^[5][3].

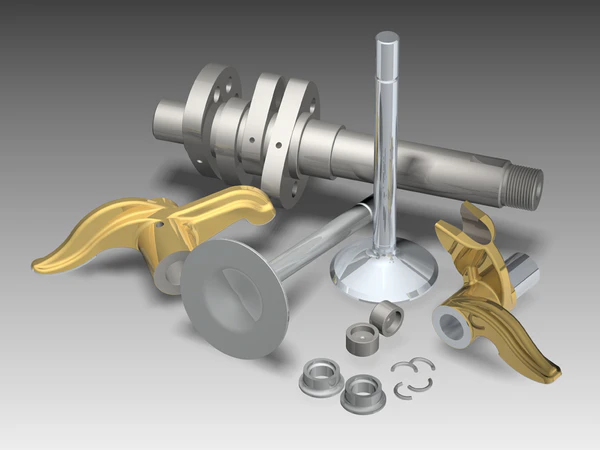

• Наконец, в десмодромном газораспределительном механизме применяют два коромысла на клапан (одно отвечает за подъём клапана, второе за опускание).^[6].

• В архаичных ГРМ с открытым расположением вала коромысел и низкой теплонагруженностью такие узлы отсутствовали.
• В классических ГРМ середины XX века устанавливался винтовой механизм, позволяющий регулировать начальный тепловой зазор^[7].
• В современных ГРМ в коромысле может быть установлен гидрокомпенсатор теплового зазора^[8].

• Узел скольжения, шлифованный полуцилиндрический боёк коромысла и плоский торец клапана.
• Узел скольжения, шлифованный полусферический боёк коромысла и полусферический торец клапана.
• Узел качения, ролик на шариковом или игольчатом подшипнике. За ним закрепилось название рокер — калька с английского^[5].

В ранних тихоходных ДВС смазка ГРМ, и в частности коромысел, осуществлялась мотористом периодически вручную из маслёнки.

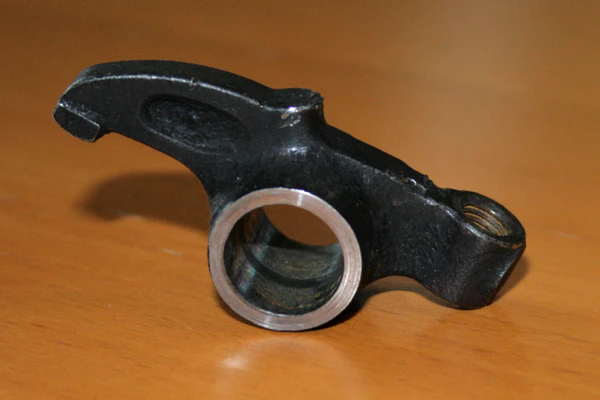

С появлением систем смазки под давлением, смазка коромысла осуществляется через каналы оси коромысел, далее через радиальное сверление оси ко втулке коромысла и далее по круговой проточке втулки^[9].

Если в коромысле установлен гидрокомпенсатор теплового зазора к нему идет ещё один канал подачи масла^[8].

В коромыслах используются среднеуглеродистые, легированные стали, ранее использовались чугуны. Получение заготовок осуществляется штамповкой с последующей механической обработкой. Далее проводится поверхностная цементация бойка и закалка, например токами высокой частоты (ТВЧ). После этого поверхность бойка подвергается шлифовке^[3].

Показатели качества изготовления в Российский Федерации регламентируются ГОСТ Р 53812-2010. Двигатели автомобильные. Толкатели клапанов. Технические требования и методы испытаний^[10].

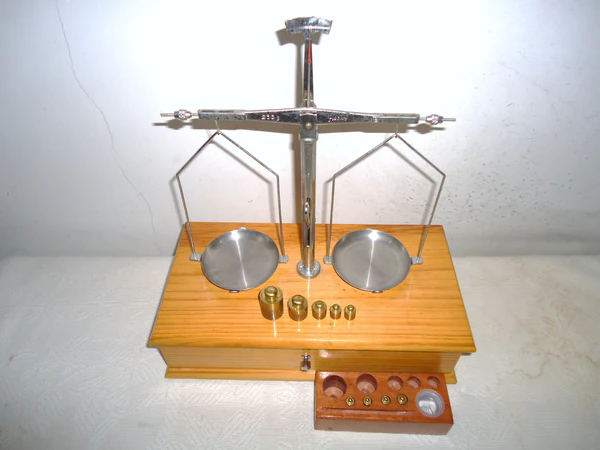

В лабораторных аналитических весах применяются равноплечие коромысла (соотношение плечей 1:1)^[11].

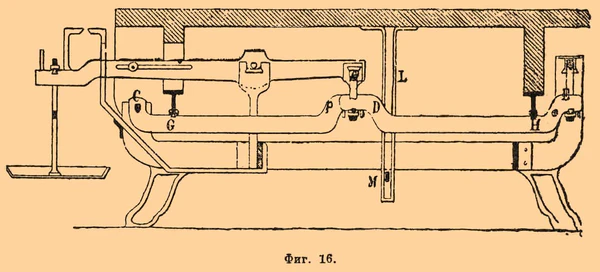

В промышленных механических весах применяются неравноплечие коромысла (соотношение плечей 1:10 — 1:100). Однако термин неравноплечее коромысло чаше заменяют термином неравноплечий рычаг^[12].

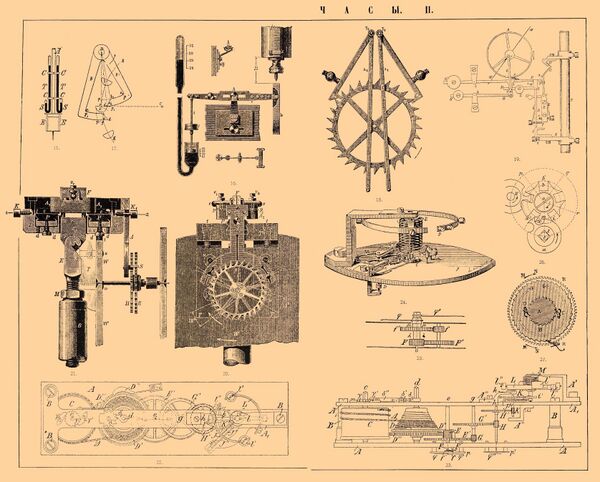

В первых механических часах XII—XVI веков роль осцилятора выполнял особый вид коромысла — билянец, позднее он уступил место маятниковому осцилятору Гюйгенса.^[13]

Исходя из классификации И. И. Артоболевского в соединениях деталей выделяют кинематические пары двух типов:

• низшие, (контакт в точке или по линии);
• высшие, (контант по поверхности)^[14].

Коромысло имеет, в зависимости от конструктивного исполнения, оба вида кинематических пар:

• высшие: ось коромысла — втулка, полусферическая опора — полусферическое отверстие коромысла.
• низшие: боек коромысла — торец клапана или кулачок распределительного вала — боёк коромысла (в зависимости от схемы).

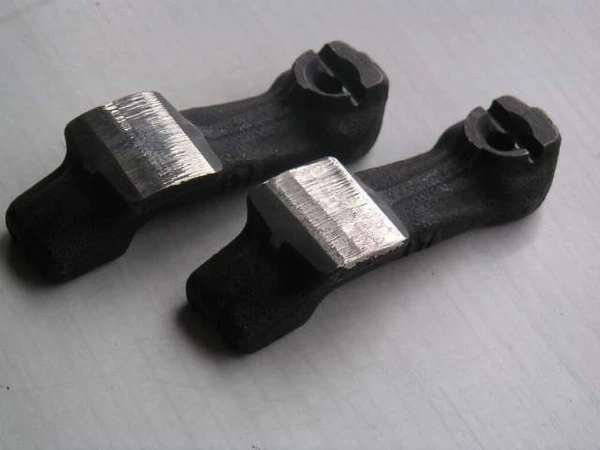

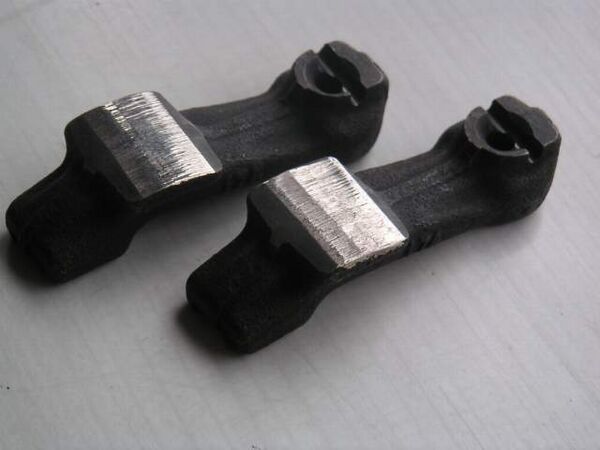

В низших парах высокие удельные нагрузки, что вызывает увеличенный износ (характерный наклеп бойка коромысла^[15]), высшие сложнее в изготовлении. В малонагруженных соединениях разница в износе несущественна.

В современных двигателях наблюдается устойчивая тенденция к постепенному повышению частоты вращения^[16]. Применение схемы ГРМ OHV сейчас ограничено относительно тихоходными ДВС с большими рабочими объёмами. Схема SOHC уступает место DOHC. Применимость коромысел в быстроходных ДВС поэтому уменьшается, что обусловлено такими причинами:

• чем больше деталей между кулачком и клапаном, тем выше инерция привода;
• чем больше деталей между кулачком и клапаном, тем меньше жёсткость.

В тихоходных, например судовых, ДВС применение схемы OHV является основным поэтому коромысла сейчас используют все основные производители^[17].
