Башня (грузоподъёмный кран)

• По конструкции различают^[2]:

• Телескопические (трубчатая секционная конструкция, изготовленная из трубы большого диаметра).
• Решётчатые (из уголков или из труб малого диаметра).

• По способу поворота башня крана может быть выполнена^[3][1]:

• Верхнеповоротная (с неповоротной башней и поворотным оголовком).
• Нижнеповоротная (с поворотной платформой или с поворотной башней).

• По типу закрепления, башни выполняются^[4]:

• С жёстким закреплением всех поясов при помощи тяг-подкосов: к платформе, либо к основанию башни.
• С креплением к платформе при помощи подкосов и шарнирных опор.

Кроме того, башни кранов различаются в зависимости от крепления рабочей стрелы, которое может быть:

• Боковое.
• Верхнее центральное.
• Верхне-боковое.

• По способу сборки башни кранов могут быть разделены на 4 вида^[1]:

• Неразбираемые.
• Разбираемые на земле (телескопические и складывающиеся).
• Подращиваемые снизу.
• Наращиваемые сверху.

Башня крана может включать следующие конструктивные элементы:

• Основание башни: с порталом^[5], с жёстким креплением к поясам^[4].
• Секции: верхние, промежуточные (рядовые, инвентарные) и короткие.
• Лифтовая секция.
• Опорно-поворотное устройство^[5].
• Оголовок^[6].

Конструкция телескопической башни состоит из одной, либо двух секций. В последнем случае различают внешнюю и внутреннюю секции, называемыми соответственно опорной и выдвижной. В своей нижней части, опорная секция прикрепляется к поворотной платформе при помощи шарниров. Для связи с платформой в верхней части, конструкцией секции предусмотрены два специальных кронштейна, к которым прикрепляются подкосы. В секции размещены боковые упоры, на которые опирается внутренняя секция — в выдвинутом положении. Внутри выдвижной секции имеется съёмная лестница и опорный башмак, а снаружи монтируются кабина управления (с площадкой), оголовок, рабочая стрела и распорка. Выдвижение секции осуществляется при помощи штанги и монтажного полиспаста^[1].

Решётчатая башня является самой распространённой среди башенных кранов. Она состоит из продольных и диагональных уголков — поясов и раскосов^[1]. Основанием такой башни может являться фундамент (приставные верхнеповоротные краны), портал (нижнеповоротные краны) или секция, установленная на ходовую раму — с жёстким креплением к поясам (передвижные и универсальные верхнеповоротные краны). В поперечном сечении башни решётчатой конструкции, как правило, представляют собой квадрат, но могут быть также прямоугольными или треугольными^[1].

На верхнеповоротных кранах, платформа с установленной на ней башней не поворачивается. Опорно-поворотное устройство такого крана размещено в верхней части конструкции башни. Для возможности перемещения грузов по дуге на башне установлен поворотный оголовок, к которому для уравновешивания стрелы крепится противовесная консоль с контргрузом. Рабочие механизмы установлены на противовесной консоли^[7][2]. В безоголовочных башенных кранах рабочая стрела и противовесная консоль представляют собой одно целое.

Опорно-поворотное устройство нижнеповоротного крана с поворотной платформой размещено внизу, непосредственно на опорной части крана или на портале^[7].

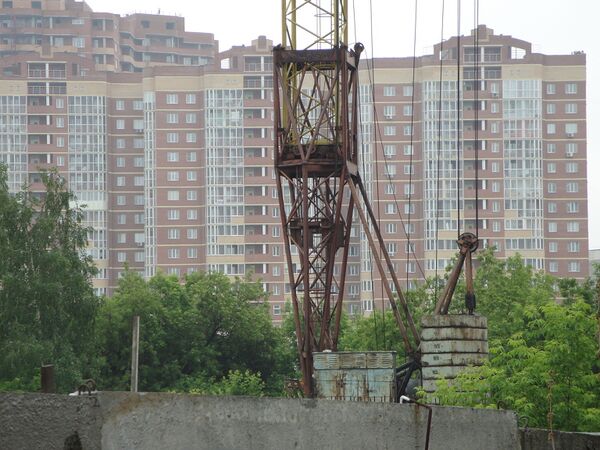

К поворотной части относятся: поворотная платформа с размещёнными на ней рабочими механизмами крана — грузовой и стреловой лебёдками, механизмом поворота. Кроме того, на платформе устанавливаются плиты противовеса, башня с оголовком, распоркой и рабочей стрелой^[2].

Опорно-поворотное устройство верхнеповоротного крана с поворотной платформой расположено вверху, на верхней секции башни. На ней расположены плиты противовеса, башня с оголовком или без такового и рабочей стрелой. Башня такого типа является самой распространённой среди башенных кранов.
