Автоматизация энергосистем

Энергосистема — совокупность электростанций, электрических и тепловых сетей, объединённых общим режимом производства, передачи и распределения электроэнергии при едином управлении^[5].

Автоматика делится на: автоматику нормальных режимов (регулирование частоты и активной мощности, напряжение и реактивной мощности, автоматическая синхронизация), противоаварийную автоматику (предотвращение нарушения устойчивости, частотная разгрузка, делительная автоматика) и автоматику ликвидации последствий (релейная защита, автоматическое повторное включение [АПВ], автоматическое включение резерва [АВР])^[6].

Ключевые системы диспетчерского уровня: SCADA (диспетчерское управление и сбор данных), EMS (оценивание состояния, оптимизация и регулирование генерации), WAMS (широкозонный мониторинг на основе синхронизированных векторных измерений)^[7][8]. Базовые аббревиатуры: АРЧМ (AGC), АРВ, АВР, АЧР, ЧАПВ, АЛАР, АС.

Управление строится иерархически. Полевой уровень: датчики, измерительные трансформаторы, интеллектуальные электронные устройства и исполнительные органы; быстродействующие функции защиты и автоматики. Уровень подстанций и электростанций: автоматика подстанций и АСУ ТП, обеспечивающие блокировки, синхронизацию, регулирование возбуждения и противоаварийные воздействия. Региональные диспетчерские центры ведут наблюдение и управление с помощью диспетчерских информационно-управляющих систем, а системный уровень координирует частоту, перетоки и противоаварийное управление в объединённой энергосистеме^[21][22].

На распределительном уровне классическая иерархия дополняется DERMS. Они координируют работу тысяч мелких объектов: крышных солнечных панелей, накопителей и электромобилей. Важным элементом становятся микросети, способные в аварийных ситуациях автоматически переходить в «островной режим», изолируясь от основной сети и поддерживая питание критически важных потребителей за счёт локальной генерации и собственной автоматики частоты и напряжения^[23].

Иерархия согласована с горизонтами времени: миллисекунды и секунды у защит и разгрузки, секунды и минуты у вторичного регулирования и противоаварийной автоматики, минуты и часы у оптимизационных приложений, сутки и годы у планирования. Восходящие потоки несут телеметрию и векторы состояния, нисходящие — команды, уставки и управляющие воздействия; при отказах связи нижние уровни сохраняют автономную работоспособность — фундаментальный принцип живучести.

Диспетчерская информационно-управляющая система получает телеизмерения и телесигналы от контроллеров удалённых объектов и интеллектуальных устройств через каналы связи и протоколы телемеханики. Фронт-энд процессоры выполняют опрос, фильтрацию и контроль достоверности; сервер формирует аварийную сигнализацию, журналы и архивы; база данных реального времени питает мнемосхемы рабочего места диспетчера. Поверх ядра надстраиваются приложения EMS: оценивание состояния, выявляющее ошибки телеметрии и восстанавливающее полный вектор режима; автоматическое регулирование генерации; оптимизация установившихся режимов; анализ безопасности с расчётами «что если»; прогнозирование нагрузки и генерации; тренажёр диспетчера^[24]. Оценивание состояния и анализ безопасности превращают разрозненные измерения в согласованную картину режима. Диспетчерский центр интегрируется со смежными системами: WAMS, учёт электроэнергии, рыночными механизмами и планированием ремонтов.

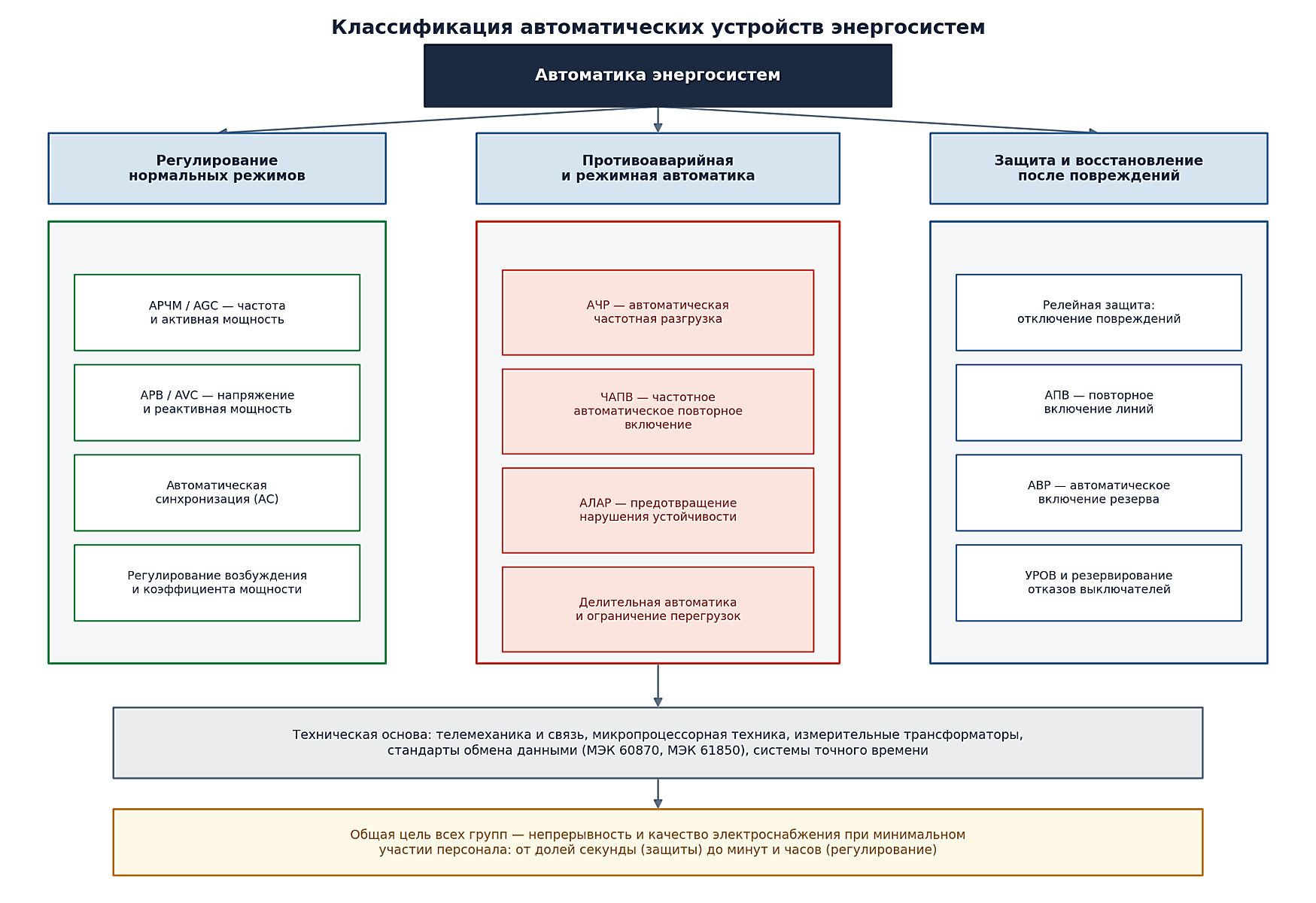

По функциональному назначению автоматика делится на три группы. Автоматика нормальных режимов поддерживает качество и экономичность: АРЧМ, АРВ, автоматическая синхронизация, регулирование возбуждения. Противоаварийная автоматика удерживает систему в допустимой области при крупных возмущениях: АЧР, ЧАПВ, автоматика предотвращения нарушения устойчивости, делительная автоматика и автоматика ограничения перегрузок. Автоматика ликвидации последствий повреждений ограничивает ущерб и восстанавливает схему: релейная защита, АПВ линий, АВР, резервирование при отказах выключателей^[25][26]. Технической основой служат телемеханика и связь, микропроцессорная техника, измерительные трансформаторы, стандарты обмена данными и системы точного времени; общая цель — непрерывность и качество электроснабжения при минимальном участии персонала.

Регулирование частоты и активной мощности выполняется в два контура. Первичное регулирование осуществляется регуляторами частоты вращения турбин по местному отклонению частоты и действует в течение секунд. Вторичное регулирование — автоматическое регулирование генерации — устраняет остаточное отклонение частоты и возвращает перетоки между областями к плановым значениям: для каждой области вычисляется ошибка регулирования как сумма отклонения перетока и отклонения частоты, умноженного на коэффициент смещения; интегральный регулятор формирует суммарный сигнал, который распределяется между станциями и блоками с учётом экономических критериев и передаётся на регуляторы турбин^[27][28].

Массовое внедрение ВИЭ, подключаемых через силовые преобразователи (инверторы), кардинально меняет динамику энергосистемы. В отличие от традиционных синхронных генераторов, инверторные ресурсы не обладают собственной кинетической инерцией, что приводит к ускоренному падению частоты при дефиците мощности. Для компенсации разрабатываются функции виртуальной инерции и технологии grid-forming инверторов, способных самостоятельно формировать напряжение и частоту в сети^[29]. Принцип регулирования по отклонению частоты и перетока остаётся отраслевым стандартом.

АРВ выполняется локально и децентрализованно: автоматические регуляторы возбуждения синхронных генераторов и синхронных компенсаторов, устройства РПН, коммутация батарей конденсаторов и реакторов^[30]. В отличие от частоты, являющейся общесистемным параметром, напряжение — величина локальная, поэтому координация средств регулирования требует зонального подхода и согласования уставок; при недостатке реактивной мощности и снижении напряжения автоматика подключает резервные источники и при развитии аварийного процесса выполняет разгрузку^[31][32]. Форсировка возбуждения при коротких замыканиях и противоаварийное управление реактивной мощностью являются важным элементом поддержания устойчивости.

При дефиците активной мощности частота снижается; если дефицит не компенсирован вращающимся резервом, вступает в действие АЧР, отключающая заранее выделенные очереди нагрузки при прохождении пороговых значений частоты, а после восстановления частоты ЧАПВ возвращает потребителей^[33]. Без разгрузки снижение частоты носит лавинообразный характер и завершается распадом системы; при правильно настроенной разгрузке отключение части нагрузки останавливает процесс и сохраняет электроснабжение остальным потребителям — принцип наименьшей цены аварийного воздействия. Противоаварийная автоматика устойчивости действует при больших возмущениях: дозирование отключения генераторов и нагрузки, деление системы по заранее выбранным сечениям, ликвидация асинхронного режима. Расследования крупных аварий неоднократно подтверждали, что несогласованность защит, отсутствие автоматической разгрузки и задержки управляющих воздействий являются основными факторами каскадного развития^[34][35].

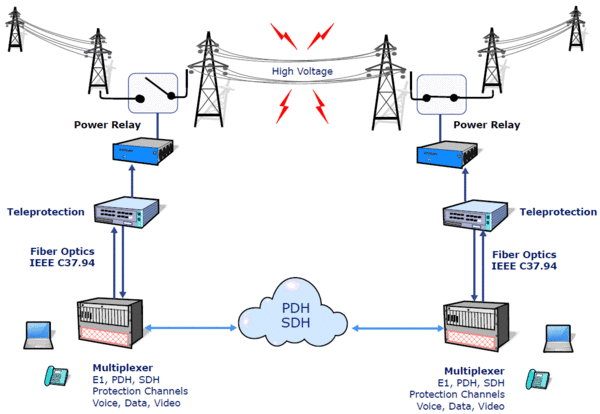

Релейная защита выявляет повреждения и отключает повреждённый элемент с минимально возможным временем; АПВ возвращает в работу линии, большинство повреждений на которых неустойчиво; АВР восстанавливает питание потребителей при отключении рабочего источника^[36]. Переход к цифровым и микропроцессорным защитам, начатый теоретическими работами конца 1960-х годов, позволил реализовать адаптивные уставки, самодиагностику, осциллографирование и дистанционный анализ работы защиты. Современные защиты используют синхронизированные измерения для сравнения фаз токов в разных концах линии и для широкозонного резервирования, а накопленные осциллограммы служат материалом для обучения алгоритмов распознавания аварий^[37].

Векторные измерители, синхронизированные по сигналам глобальных навигационных спутниковых систем, вычисляют амплитуды и углы векторов напряжения и тока, частоту и скорость её изменения с меткой времени микросекундной точности; благодаря общей шкале времени углы в разных точках сети становятся взаимно сравнимыми^[38]. Потоки измерений собираются концентраторами векторных данных и питают приложения WAMS: наблюдение углов и электромеханических колебаний в реальном времени, обнаружение и локализацию аварий, верификацию расчётных моделей.

Если первоначально системы WAMS использовались преимущественно для мониторинга и пост-аварийного анализа, то современным трендом является их эволюция в системы широкозонной защиты и управления (WAPC / SIPS). Такие системы способны в режиме реального времени (за десятки миллисекунд) анализировать векторные измерения с множества подстанций и автоматически выдавать управляющие воздействия (отключение генерации или нагрузки) для предотвращения каскадного развития аварии, когда локальных признаков ещё недостаточно для срабатывания традиционных защит^[39]. Широкозонные системы дополняют локальную автоматику и позволяют координировать противоаварийные воздействия между смежными энергосистемами.

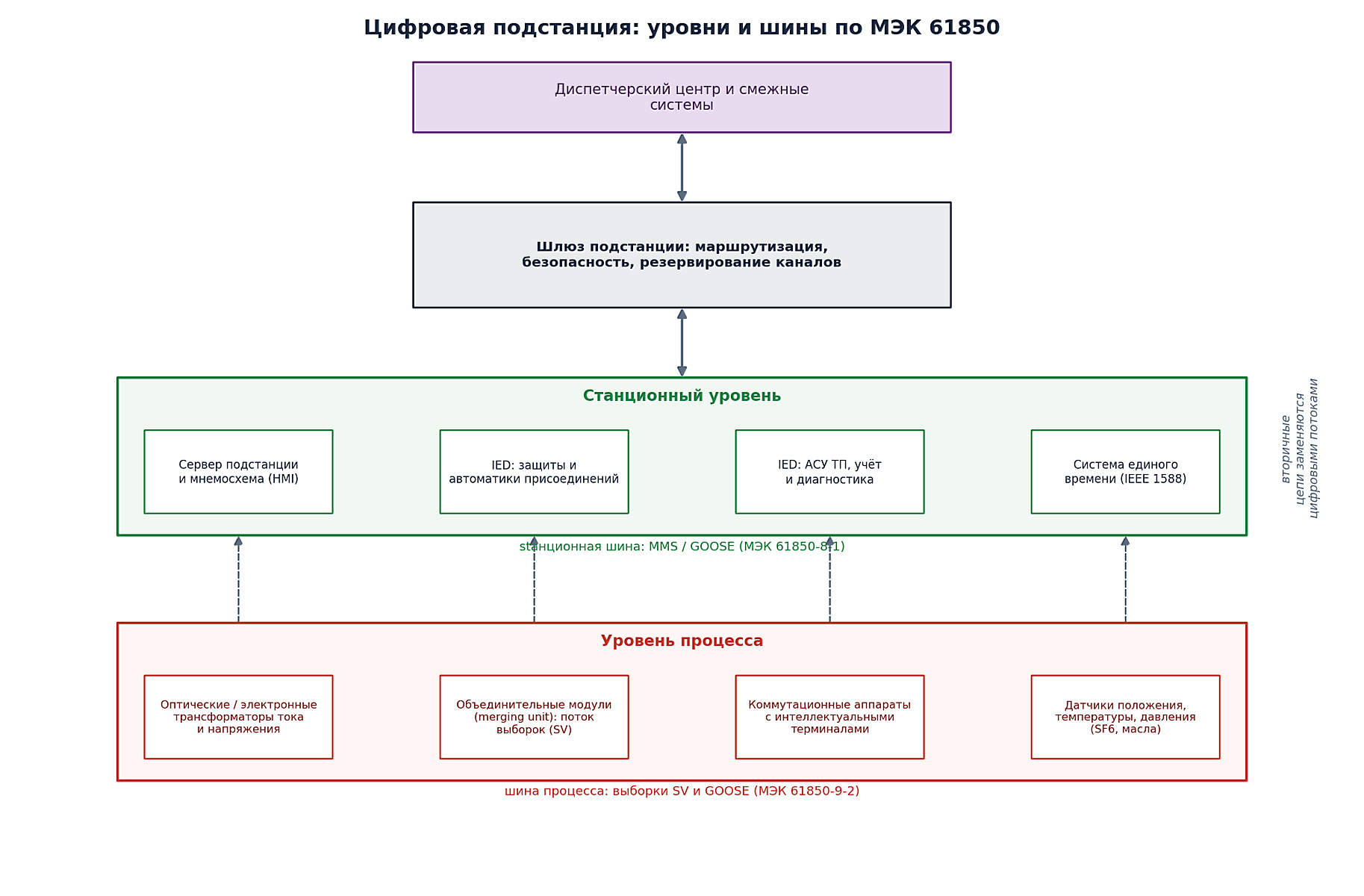

Цифровая подстанция строится по двухуровневой архитектуре: уровень процесса с оптическими и электронными трансформаторами, объединительными модулями и интеллектуальными терминалами коммутационных аппаратов, и станционный уровень с защитами, автоматиками, сервером и системой единого времени. Вторичные цепи заменяются цифровыми потоками выборок и быстрыми командными сообщениями по стандартизованным шинам процесса и станции; единая модель данных и конфигурационный язык обеспечивают совместимость устройств разных изготовителей и сокращают объём пусконаладочных работ^[40]. Шлюз подстанции обеспечивает безопасное взаимодействие с диспетчерскими центрами. Цифровизация подстанции является базой для распределённой противоаварийной автоматики и для перехода от кабелей к конфигурируемым логическим связям между устройствами.

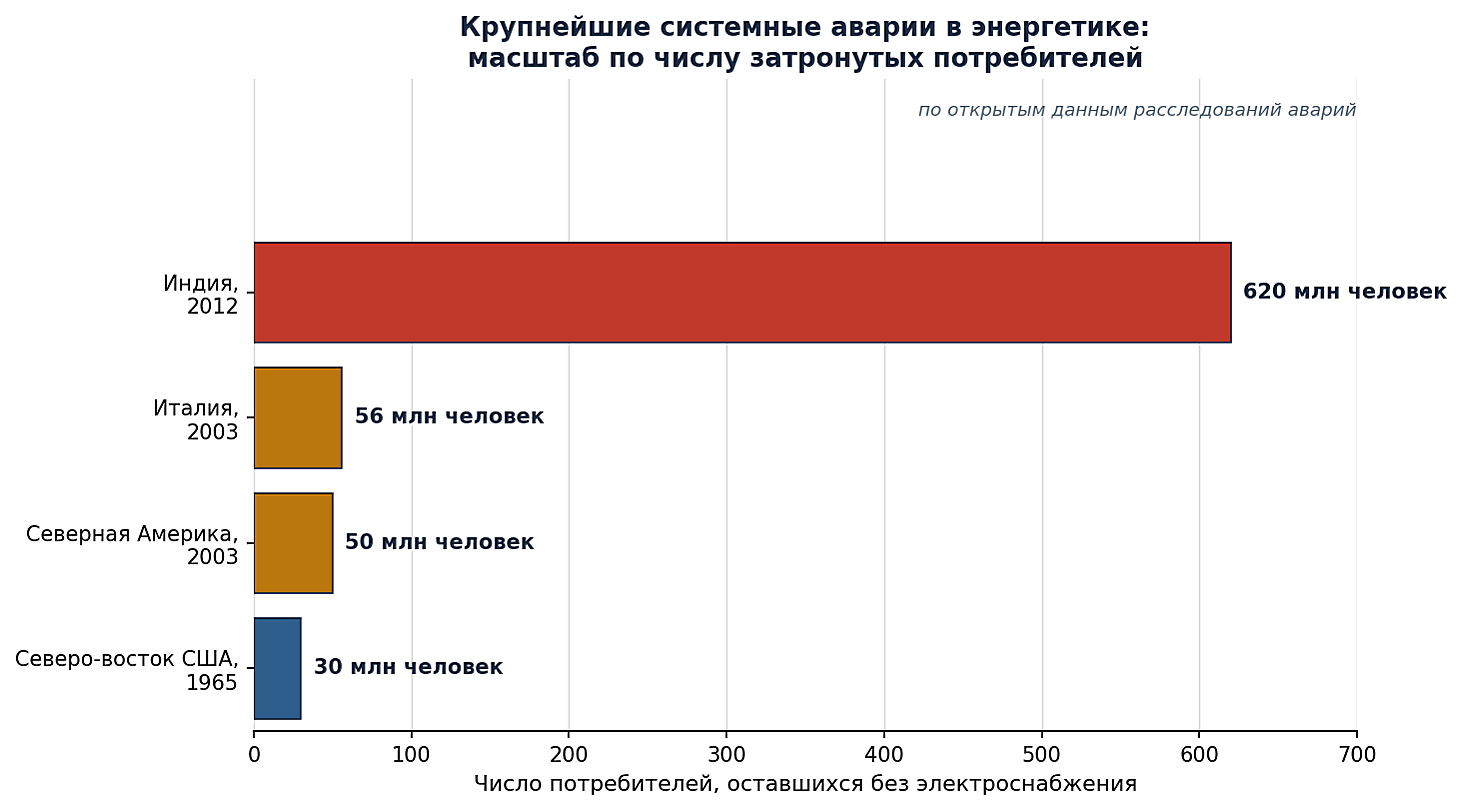

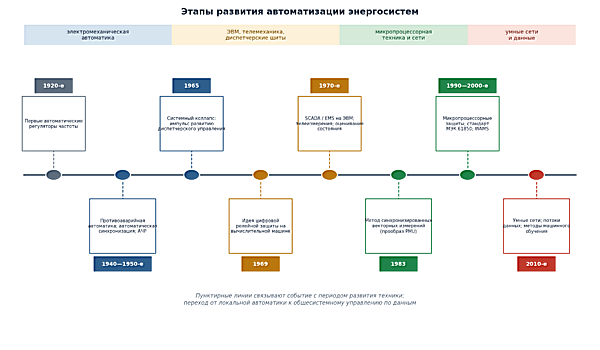

Системные аварии 1965, 2003 и 2012 годов показали, что каскадное развитие повреждений происходит за времена, недоступные реакцией человека, и может быть остановлено только автоматикой: быстродействующими защитами с согласованными уставками, АЧР по частоте и напряжению, делительная автоматика и координированными противоаварийными воздействиями^[41][42]. Расследования сформулировали требования к автоматизации диспетчерского уровня: надёжной ситуационной осведомлённости, резервированию каналов и устройств, согласованным стандартам надёжности и обучению персонала. Повышение доли ВИЭ, снижающих вращающийся резерв системы, требует новых быстродействующих источников частотной поддержки и более гибкой автоматики дефицита мощности^[43].

Цифровизация расширяет поверхность атак: диспетчерские системы, шлюзы подстанций и каналы связи становятся целями злонамеренных воздействий, способных имитировать команды или искажать измерения. Защита автоматизации энергосистем строится сегментированием сетей, разграничением доступа, контролем целостности конфигураций и мониторингом аномалий трафика. Для защиты цифровых подстанций и каналов связи разрабатываются и внедряются специализированные стандарты, такие как МЭК 62351, который регламентирует механизмы аутентификации, шифрования и контроля целостности данных (включая критически важные потоки GOOSE и SV по стандарту МЭК 61850)^[44]. Принцип безусловного приоритета противоаварийной автоматики сохраняется: при подозрении на недостоверность внешних сигналов устройства переходят на локальные измерения, что ограничивает влияние кибератак на физическую систему.

Развитие автоматизации энергосистем идёт по нескольким направлениям. Расширяется применение методов обучения по данным: прогнозирование нагрузки и генерации, распознавание типов повреждений по осциллограммам, выявление аномалий в телеметрии, ускоренная оптимизация режимов, предиктивное обслуживание оборудования^[45]. Широкозонные измерения и быстродействующие каналы связи позволяют строить противоаварийную автоматику, реагирующую на общесистемные признаки аварий, а не только на локальные величины^[46]. Адаптивные и оптимизационные законы совершенствуют автоматическое регулирование генерации в условиях нелинейностей и роста доли источников с неопределённой выработкой^[47]. Цифровые двойники энергосистем связывают расчётные модели с потоками измерений для непрерывной верификации и тренировки диспетчерского персонала. Неизменным остаётся принцип ответственности: автоматика предлагает и исполняет воздействия в проверенной области, а утверждение решений и развитие системы сохраняются за человеком и нормативным регулированием.
