Type 517 (РЛС)
Type 517 — РЛС обзора воздушного пространства диапазона А/УКВ, которой оснащались надводные корабли ВМС Китая[1][2].

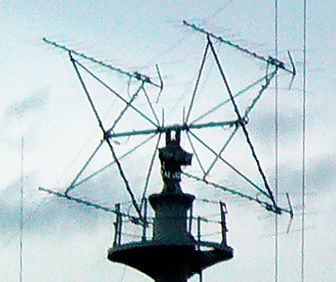

Представляет собой две пары антенн типа волновой канал, которые поддерживаются скрещенными расчалками одна над другой на вращающейся трубчатой опоре.
Считается, что, подобно российской РЛС П-8 «Дельфин» / KNIFE REST, которую Китай производит и развертывает для комплекса системы «земля-воздух» HQ-2, тип 517 имеет аналогичные возможности и характеристики. Система производится компанией Beijing Leiyin Electronic Technology Development Company (北京雷音电子技术开发有限公司).
Общие сведения
| Type 517 | |
|---|---|
| Основная информация | |
| Тип | Трёхкоординатная РЛС обзора |
| Страна |
 Китай |
| Параметры | |
| Частота вращения | 6 об/мин |
| Макс. дальность |
350 км (4 м²)
|
| Пиковая мощность | 100 кВт |
| Ширина луча по азимуту | 5° |
| Ширина луча по углу места | 30° |
| Углы возвышения | 30° |
| Точность по дальности | 0,2 км |
| Точность по азимуту | ≤1° |
Характеристики
Техническая спецификация
- Системный диапазон: метровый диапазон
- Ширина луча: 5° (Г), 30° (В)
- Охват сканирования: 360°×30°
- Диапазон: 350 км против цели ЭПР площадью 4 м 2 ; 100 км против 0,1 м 2 RCS Stealth самолета
- Точность: погрешность по дальности ≤200 м, погрешность по углу ≤1°
- Мощность обработки
- Множественное отслеживание: ≥ 20 шт.
- Антенна
- Антенна : Массив типа волновой канал
- Скорость вращения: 6 об/мин
- Передатчик/приемник
- Частота: 180–210 МГц (метровый диапазон)
- НФ: <6 дБ
- Источник питания
- Переменный ток: 220 В переменного тока (150~250 В переменного тока)
- Потребляемая мощность: 25 кВт
- Функции
- Система некогерентного сжатия импульсов (NCPC)
- Автоматическое обнаружение движущейся цели
- Воздушное наблюдение на большом расстоянии
- Другие зарегистрированные имена:
- Паук (экспорт)
- СУР17Б
