Type 381 (РЛС)

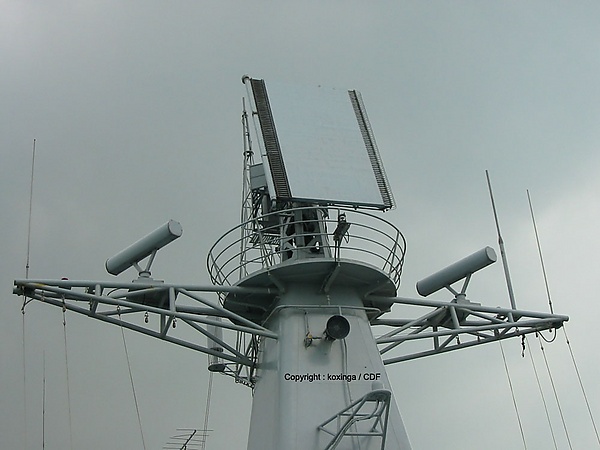

Type 381 (кодовое обозначение НАТО — Rice Screen, экспортное название — Sea Eagle) — трёхкоординатная РЛС воздушного поиска G-диапазона, разработанная Китайской Народной Республикой[1]. Первый современный радар воздушного поиска, установленный на военном корабле ВМС Китая, фрегате типа 053K Yingtan[2].
Радар разрабатывался 724-м Научно-исследовательским институтом в Нанкине[3][4].
- Число одновременно сопровождаемых целей — 10;
- Передатчик на лампе бегущей волны и платинотроне с когерентной цепью;
- Приём когерентный с селекцией движущихся целей (коэффициент улучшения 30 dBm);
- Использует змеевидный волновод;
- Сканирование по углу места — частотное (FRESCAN).
Начало эксплуатации приходится на середину 1980-х годов, помимо эсминца типа 051Z (тип Tabidai I), который выполнял функции командного корабля ПВО, радар устанавливается на фрегатах типа 053K вместе с ЗРК HQ-61B [4][5]. Также этим радаром были оснащены некоторые корабли, вооружённые ЗРК HHQ-7, в основе которого лежал зенитно-ракетный комплекс Crotal французского производства. Однако характеристики радара оказались недостаточными, и с 2000-х годов, когда начался ввод в строй ракетных эсминцев с новыми системами ПВО, радар был заменён РЛС типа 382, представляющей собой вариант российского производства «Фрегат МАЭ-5», однако даже после этого поставлялся на экспорт под названием «Sea Eagle S/C»[3].
Общие сведения
| Type 381 | |
|---|---|
| Основная информация | |
| Тип | Трёхкоординатная РЛС воздушного поиска |
| Страна |
 Китай |
| Статус | На вооружении |
| Параметры | |
| Диапазон частот | C |
| Частота импульсов |
370 Гц
|
| Длительность импульса |
40 мкс
|
| Частота вращения | 5 об/мин |
| Макс. дальность | 100 км |
| Макс. высота | 8 км |
| Пиковая мощность | 150 кВт |
| Ширина луча | 2,7° × 1,4° |
| Углы возвышения | 0-85° |
Варианты
- Тип 381A (кодовое обозначение НАТО: Rice Screen) [1]
- Тип 381C (кодовое обозначение НАТО: Rice Shield) [6]
Другие названия
Sea Eagle, Rice Shield, Rice Screen.
