Schultz & Larsen M52
Schultz & Larsen M52 (винтовка Шульца-Ларсена) — первая в семействе целевых винтовок, созданных на основе переделанного Mauser M 98 датской компанией Schultz & Larsen в годы после Второй мировой войны.
Они были выпущены датской стрелковой ассоциацией De Danske Skytteforeninger для удовлетворения потребности в целевых винтовках. На смену M52 пришли более поздние варианты (M58, M58E и M69), последний из которых оставался в производстве до 1970-х годов. Скандинавские целевые винтовки, созданные на основе немецкого M98 и других образцов Mauser, такие как Kongsberg M59 и Bofors Carl Gustaf, имели сходный путь развития с другими скандинавскими винтовками.
Общие сведения
| Целевые винтовки Schultz & Larsen M52, M58, M58E, M69 | |
|---|---|
| Тип | Целевая винтовка |
| Страна | Дания |
| История службы | |
| Годы эксплуатации | 1950–н.в. |
| История производства | |
| Конструктор | Schultz & Larsen |
| Разработан | поздние 1940е |
| Производитель | Schultz & Larsen |
| Годы производства | 1950–1970е |
| Варианты | M52, M58, M58E, M69 |
| Характеристики | |
| Масса, кг | 3,82 кг (8,4 фунта) |
| Длина, мм | 1110 мм (43,70 ″) |
| Патрон |
.30-06 6.5×55 мм 7.62×51 мм НАТО |
| Принципы работы | Продольно-скользящий затвор |
| Прицельная дальность, м | 600 м в зависимости от установленных прицелов |
| Вид боепитания | Встроенный 5-зарядный |
| Прицел | прицельные приспособления с апертурой |
Поиск новой целевой винтовки
В конце Второй мировой войны датская стрелковая ассоциация столкнулась с нехваткой целевых винтовок. Довоенная стандартная винтовка, вариант Krag-Jørgensen под патрон 8×58 ммR Danish Krag[1], была сложна в производстве, морально устарела, и возвращать её в производство не считалось целесообразным. По этой причине временной стандартной винтовкой датской армии стала .30-06 M1917 Enfield, которая вскоре была заменена американской M1 Garand, также в калибре .30-06. Устройство Krag-Jørgensen не было достаточно надёжным для мощного американского патрона.
Пойдя по пути развития других скандинавских стран, в частности, Норвегии с винтовкой Kongsberg M59, датчане решили найти применение большому количеству винтовок Mauser 98, оставшихся после капитуляции немецких войск.
Они хорошо подходили по многим параметрам. Винтовка была гораздо прочнее, чем винтовка Краг-Йоргенсена, подходила для 6,5×55 мм, который до сих пор предпочитают датские стрелки, и могла использовать с чуть более длинный патрон .30-06 при незначительных изменениях. Оружие с мощной ствольной коробкой прекрасно подходило для использования в качестве целевой винтовки, а на мосту ствольной коробки можно было установить прицел для целевой стрельбы. Основной плюс оружия был в том, что оно было доступно в необходимом количестве.
Было представлено множество различных вариантов Mauser M 98. Несмотря на большое количество винтовок Kar98k и несколько винтовок времён Первой мировой войны Gewehr 98, многие из бывших немецких винтовок были чехословацкими vz. 24, известными в Германии под обозначением G24(t). Чешские винтовки были практически идентичны немецким винтовкам Kar98k, за исключением маркировки и использования прямой рукоятки затвора, выступающей под прямым углом из ствольной коробки. Рукоятка затвора немецкого Kar98k была повернута вниз, чтобы приблизить её к прикладу и руке стрелка, с соответствующим углублением в прикладе.
Детали конструкции и переделка
Для производства M52 компания Schultz & Larsen разобрала бывшую немецкую винтовку, проверила её действие и заменила оригинальный ствол калибра 7,92×57 мм на собственный тяжёлый целевой ствол калибра .30-06 или 6,5×55 мм. В случае со стволом .30-06 магазин был удлинён, а рампа подачи переделана под него. Ударно-спусковой механизм был доработан для повышения надёжности.
Металлические детали были отреставрированы, а цевьё военного приклада укорочено и рассверлено для установки целевого ствола большего диаметра. После этого ложа была отполирована, и на ней были установлены вертлюги[2]. Стальной приклад Mauser остался. Как мушка, так и апертурный задний целик, а также общий вид при прицеливании, которую они обеспечивали, был схож с M1 Garand[3][4].
Задний прицел мог регулироваться в диапазоне от 200 до 500 м и крепился к мосту ствольной коробки двумя винтами. Поскольку он выступал достаточно далеко вперёд и не позволял использовать стандартный 5-зарядный магазин Mauser, который заряжался при помощи обоймы, не было необходимости вырезать выемку в задней части кольца ствольной коробки, как это было сделано на Kongsberg M59, чтобы облегчить загрузку обоймы с более длинным патроном .30-06. Тем не менее, магазин на 5 патронов остался пригодным для использования, и в него по-прежнему можно было заряжать одиночные патроны.
Варианты исполнения
M58
Прицельные приспособления M52 по принципу действия и виду прицела были схожи с прицельными приспособлениями служебной винтовки M1 Garand, чтобы обеспечить единую систему обучения резервистов[5], но стрельба по мишеням становилась всё более специализированной, и некоторые стрелки требовали большей степени регулируемости[6]. Соответственно, Шульц и Ларсен представили модель M58, которая была идентична M52, за исключением использования регулируемого по микрометру прицела Schultz and Larsen M24, и прицельной планки тоннельного типа со сменными элементами. Сам прицел представлял собой обычную железную мушку и целик. Конструктор сохранил использование бывшей военной ложи с укороченным цевьём. Отмечались различные конфигурации рукоятки затвора; рукоятка затвора Kar98k обычно оставлялась как есть, а прямая рукоятка vz. 24 часто частично переворачивалась вниз.
M58E
M58E выпускался для британского рынка[7], и поэтому производился под патрон 7,62×51 мм НАТО. За основу была взята модернизированная винтовка Mauser, но на неё было установлено новое более тяжёлое ложе целевого типа с широким цевьём и пистолетной рукояткой большей степени изгиба. Приклад имел высокий гребень, нащёчник и резиновый подщёчник. Ствол винтовки Schultz & Larsen имел более тяжёлый профиль, чем предыдущие версии, и на нем были установлены прицельные приспособления Parker или аналогичные, которые располагали окуляр дальше к задней части ствола, чем датские версии. Новая ложа придавала винтовке сходство с другими скандинавскими военными целевыми винтовками, такими как Carl Gustaf M63 и Kongsberg M59, хотя и без верхней деревянной части, закрывающей ствол двух последних винтовок.

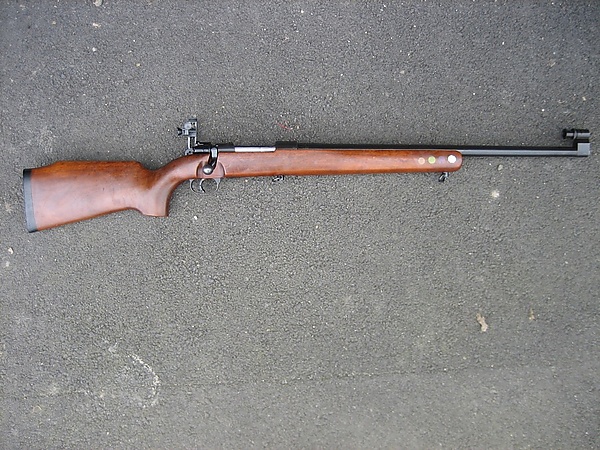

M69
M69 внешне была очень похожа на M58E и сохранила модернизированную автоматику Mauser, но имела некоторые отличия в деталях, в частности, рукоятка затвора была переделана под более низкий профиль и на некоторых образцах помещалась в выемку в ложе по типу Kar98k. Винтовка выпускалась под патрон 6,5×55 мм шведского маузера и 7,62×51 мм НАТО. Новый, полностью регулируемый целевой спусковой крючок Schultz & Larsen заменил полированный военный спусковой крючок, использовавшийся в ранних версиях.
Маркировка
На ранних версиях сохранялась немецкая кольцевая маркировка ствольной коробки, однако на некоторых винтовках, особенно поздних, она была удалена, а на правой стороне ствольной коробки над линией приклада появился новый серийный номер. На левой стороне ствольной коробки сохранялась прежняя маркировка. На стволах рядом с казённой частью ставился штамп с обозначением калибра, а на ствол наносилась маркировка «Schultz & Larsen OTTERUP» или «GEVAERFABRIKEN OTTERUP» (ранние образцы). Затворы обычно перенумеровывались в соответствии со ствольной коробкой, однако на некоторых деталях затворов, спусковых скобах и накладках магазинов сохранились старые номера.
