Mannlicher M1890

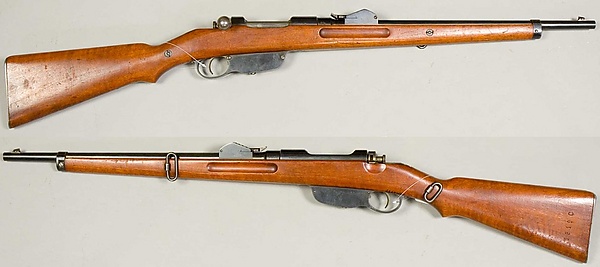

Карабин был разработан Фердинандом Манлихером для австро-венгерской кавалерии как альтернатива более длинной винтовке Mannlicher M1888. При этом, по сравнению с Mannlicher M1888, была изменена конструкция затвора, которая совместила рукоятку затвора без поворота с поворачивающейся головкой затвора, что обеспечивало более надёжное запирание канала ствола. С небольшими изменениями данная система была применена в дальнейшем на винтовке Mannlicher M1895.

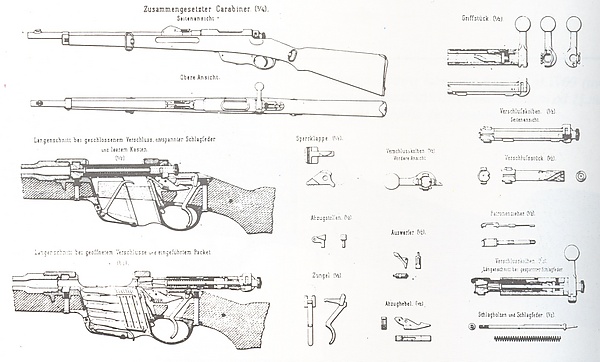

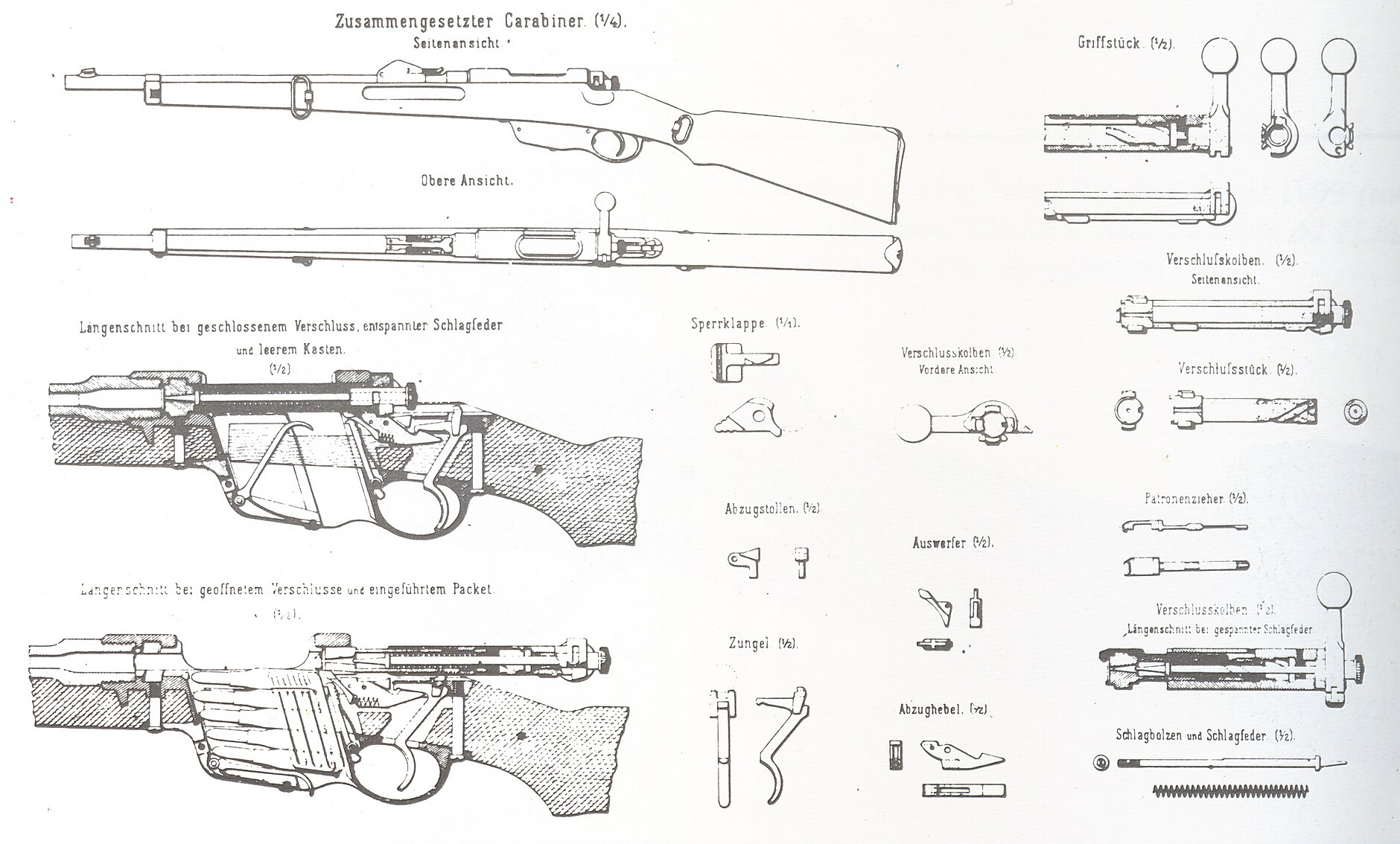

Затвор состоит из двух частей: стебля затвора и вращающейся боевой личинки. Затвор, как и у винтовки Mannlicher M1888, имел прямолинейный ход без поворота рукоятки, но запирание ствола обеспечивалось вращающейся боевой личинкой, расположенной в передней части затвора и снабжённой двумя боковыми выступами.

Стебель затвора имел большую длину хода, чем вращающаяся боевая личинка, за счёт чего осуществлялось вращение боевой личинки вокруг продольной оси при прямолинейном движении затвора.

При отведении рукоятки затвора назад стебель затвора начинает двигаться назад, а личинка, сначала оставаясь на месте, будет только поворачиваться. Она начнёт движение назад только после того, как в результате взаимодействия её спиральных пазов с выступами стебля затвора повернётся вокруг продольной оси на 90° и выведет свои боевые выступы из поперечных пазов внутри ствольной коробки.

При закрывании затвора происходит обратный процесс. Когда патрон дослан, вращающаяся боевая личинка закончила прямолинейное движение, но стебель затвора продолжает движение вперёд и поворачивает личинку, обеспечивая сцепление её боевых выступов со ствольной коробкой.

Затвор такой конструкции был короче старого затвора, что обеспечило возможность перемещения магазинной коробки назад, чтобы сделать её слитной со спусковой скобой.

Для вынимания затвора из ствольной коробки необходимо было подать спусковой крючок вперёд, после чего при движении затвора назад он свободно выходил из ствольной коробки.

Карабин имел срединный магазин, который наполнялся пятью патронами из пачки. Пачка вставлялась в магазин сверху, через окно ствольной коробки. После досылания последнего патрона в ствол пустая пачка выпадала вниз сквозь окно на нижней поверхности магазинной коробки.

Карабин не имел приспособлений для крепления штыка.

Для стрельбы использовался патрон с бездымным порохом 8х50mmR.

Прицел имел шкалу, проградуированную в шагах (Schritt, 1 шаг = 0,75 м) от 500 до 2400 шагов (375—1575 метров)^[8].

Антабки для удобства ношения карабина при верховой езде были расположены с левой стороны на цевьё и шейке приклада.

Карабин производился компанией Österreichische Waffenfabriks-Gesellschaft (ÖWG) в 1891—1896 годах. Всего было выпущено 105 000 карабинов всех вариантов.

Ещё 10 218 были произведены в Болгарии^[9].

Карабин применялся в ходе гражданской войны в Чили 1891 года, Первой мировой войны.

• Repetier-Carabiner M90
• Extra-Korps-Gewehr M90
• Repetier-Stutzen M90

Перечисленные выше варианты незначительно отличались друг от друга. В основном, отличия сводились к расположению антабок, ложевых колец и используемым штыкам. Так, изначально Extra-Korps-Gewehr и Repetier-Stutzen использовали штык M1888, а для Repetier-Carabiner штык не полагался. Позже, в годы Первой мировой войны, для Repetier-Carabiner был сконструирован штык Ersatz-bajonett с длиной клинка 250мм^[10].

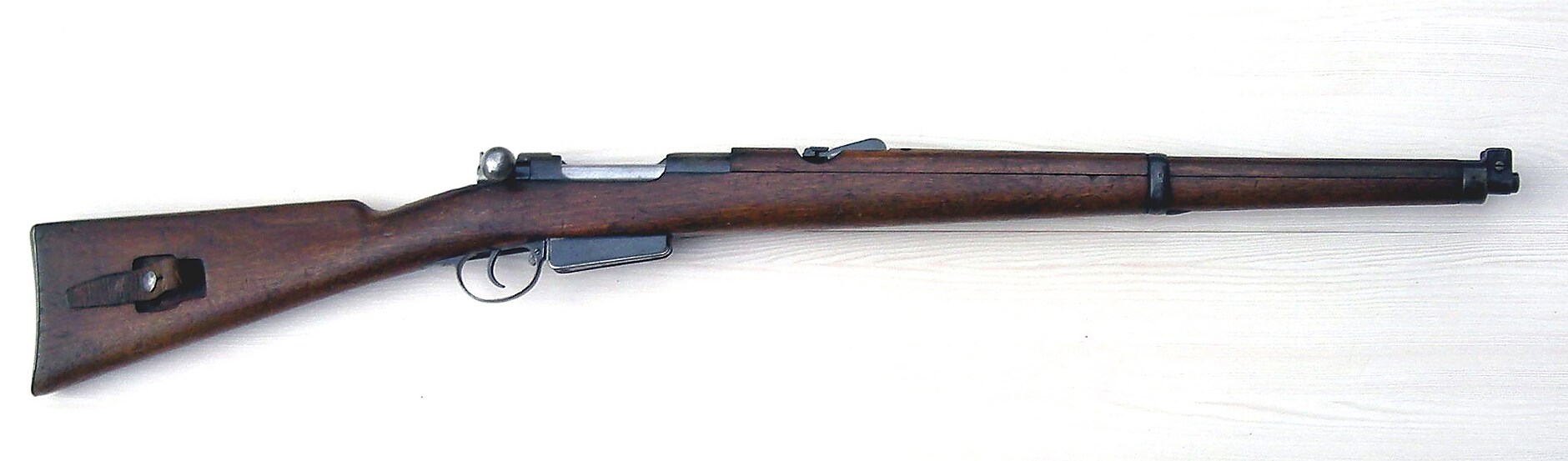

• M1893 (Repetier-Carabiner M1893) — производился компанией Schweizerische Industrie Gesellschaft по лицензии ÖWG. Основными отличиями от M1890 являлись используемый патрон 7,5 × 53,5 мм, отъёмный коробчатый магазин на 6 патронов, сконструированный SIG, устройство секторного прицела и более длинная ложа. Было произведено около 7 550 карабинов^[2].
• M1890/30 — модернизация, выполненная Österreichische Waffenfabriks-Gesellschaft в 1930—1940 годах. Использовал патрон 8 x 56 мм^[11].
• M1890/31 — модернизация, выполненная Fémáru Fegyver és Gépgyár в 1931—1935 годах. Использовал патрон 8 x 56 мм^[12].
• M1890/95 — редкая модернизация, выполненная в Итальянской Эфиопии для Королевского корпуса колониальных войск (итал. Forze armate dell'Africa Orientale Italiana, A.O.I.). Представляет собой М90, доработанный с использованием ряда деталей от M1895 (ложа, переднее ложевое кольцо с приливом для штыка, курок).

•  Австро-Венгрия
• Итальянская Эфиопия
• Королевство Сиам^[13]
•  Королевство Румыния: перед Балканскими войнами Румыния закупила около 60 000 M1890 и M1895^[3]. Во время Первой мировой войны некоторое количество M1888-90 и M90 были захвачены у войск Болгарии и Австро-Венгрии, другие были предоставлены уже в качестве репараций после войны. Они также использовались во Вторую мировую войну^[5].
•  Царство Болгария^[9][13]
•  Швейцария: карабин M1893^[2]
• Эмират Афганистан: Партия M90 была заказана эмиром Абдур-Рахманом между 1896 и 1899 годами^[14]
• Эфиопская империя
