IBM Remote Supervisor Adapter

Advanced Systems Management Adapter (ASMA) — полноразмерный адаптер ISA или PCI. Версия с ISA-слотом встречается крайне редко и поддерживалась лишь на одном или двух серверах. Доступ к этому адаптеру возможен как внутриполосным способом через драйвер устройства, так и внеполосным по последовательному интерфейсу или через Ethernet 10 Мбит/с.

Кроме того, этот адаптер поддерживает каскадное соединение серверов IBM с Advanced Systems Management Processors (ASMP) с помощью патч-кейблов RJ45 (сигнал RS-485), что позволяет уменьшить количество необходимых адаптеров.

Серверы с поддержкой ASMA:

• IBM Netfinity 5000, 5100, 5500, 5500 M10, 5500 M20, 5600
• IBM Netfinity 6000R
• IBM Netfinity 7000 M10, 7100, 7600
• IBM Netfinity 8500R
• IBM eServer xSeries 230, 240, 250
• IBM eServer xSeries 330 (8654), 340, 350, 370

Remote Supervisor Adapter II (RSA-II) — это полноразмерный, но полувысокий PCI-адаптер, доступ к которому может осуществляться внутриполосно через драйвер устройства или внеполосно по последовательному порту либо Ethernet.

Адаптер поддерживает каскадное соединение серверов IBM с Integrated Systems Management Processors (ISMP) через патч-кейблы RJ45 (сигнал RS-485), снижая общее число требуемых адаптеров.

При корректном подключении адаптер обеспечивает внутриполосное управление через драйвер USB.

RSA-II оснащён собственным видеочипом ATI, вследствие чего встроенный видеоконтроллер системной платы отключается. Такая архитектура выбрана для устранения проблем захвата видео для функции удалённого KVM, которые встречались в оригинальном RSA. Как и в случае первого RSA, при каскаде функция удалённого KVM-переключателя поддерживается только на сервере с установленным адаптером.

Список поддерживаемых серверов:

• IBM eServer 326, 326m
• IBM eServer xSeries 206, 225 (8649), 226, 235, 255
• IBM eServer xSeries 305, 306, 306m, 335, 345, 365
• IBM eServer xSeries 445

RSA-II требует наличия 20-контактного кабеля для подключения к материнской плате сервера. Без этого кабеля удалённые видеовозможности продолжают функционировать, а при подключённом внешнем USB-кабеле полноценно работают удалённые клавиатура и мышь, но остальные функции (включая управление питанием) работать не будут. Кроме того, некоторые серверы при установленном, но не подсоединённом к плате кабеле RSA-II могут задерживать загрузку на 30–120 секунд после включения питания.

Для разных серверов требуются разные кабели. По состоянию на апрель 2008 года сами карты встречаются на вторичном рынке чаще, чем определённые типы кабелей, а стоимость кабелей порой превышает стоимость адаптеров.

Известные комбинации серверов и номеров кабелей:

• eServer 326: кабель 73P9312
• x345: кабель 02R1661

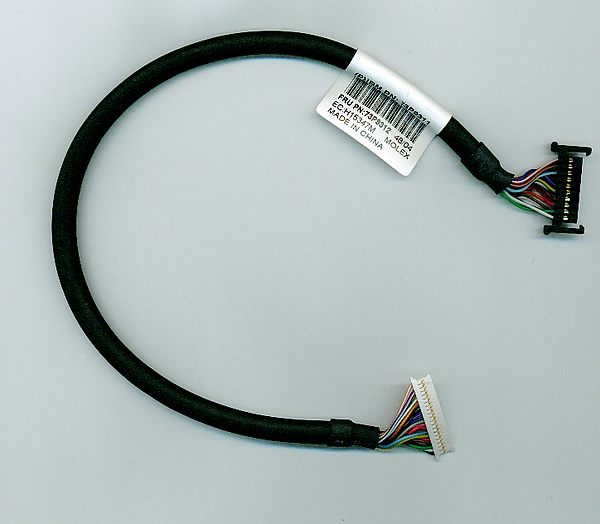

Для старых серверов используется так называемый «планарный» кабель, для новых — кабель, показанный на рисунке:

Это специальная версия RSA-II, не требующая слота PCI. Вместо этого адаптер подключается к выделенному разъёму на системной плате по типу Mini PCI. RSA-II Slimline больше не содержит видеоконтроллера, в отличие от RSA-II.

Внеполосное управление обеспечивается отдельным Ethernet-портом на сервере, который не работает без установленного RSA-II Slimline. Внутриполосное управление выполняется тем же USB-драйвером, что и для RSA-II.

Список поддерживаемых серверов:

• IBM eServer xSeries 236, 260
• IBM eServer xSeries 336, 346, 366
• IBM eServer xSeries 460, MXE-460
• IBM System x 3200, 3250, 3350, 3400, 3500, 3550, 3650, 3655, 3755, 3800, 3850, 3950

BladeCenter Management Module (BCMM) — первый управляющий модуль для IBM BladeCenter.

По своим функциям практически идентичен RSA-II.

BCMM предоставляет внешний порт Ethernet 10/100 Мбит/с (используется для внеполосного управления) и разъёмы VGA, PS/2 клавиатуры и PS/2 мыши. Внутри BladeCenter порты VGA и PS/2 можно переключать между отдельными платами; порты PS/2 внутренне видны платам как USB-устройства.

Позднее был заменён на BCAMM; поддержка BCMM со стороны IBM прекращена.

BladeCenter Advanced Management Module (BCAMM) — обновлённая версия управляющего модуля для IBM BladeCenter. Порты PS/2 для клавиатуры и мыши заменены на два порта USB. BCAMM продолжает развиваться, а его микропрограмма поддерживает больше функций, чем в изначальном BCMM.

Advanced Systems Management Processor (ASMP) — встроенный сервисный процессор на ряде серверов IBM на базе процессора Intel. Позднее был заменён ISMP. Внеполосное управление возможно по последовательному порту (разделяемому с ОС) или с помощью адаптера Advanced Systems Management Adapter (ASMA).

Серверы с функциями ASMP:

• IBM Netfinity 4500R
• IBM Netfinity 5000, 5100, 5500, 5600
• IBM Netfinity 6000R
• IBM Netfinity 7100, 7600
• IBM xSeries 130 (8654), 135 (8654), 150
• IBM xSeries 230, 240, 250
• IBM xSeries 330, 340, 350

Integrated Systems Management Processor (ISMP) — встроенный сервисный процессор для некоторых серверов IBM на базе Intel. Позднее был заменён BCM (Baseboard Management Controller). Внеполосное управление возможно при установке RSA или RSA II.

Серверы с поддержкой ISMP:

• IBM xSeries 232, 235, 236, 255
• IBM xSeries 335, 342, 345

Во многих устаревших серверах IBM на базе Intel Baseboard Management Controller (BMC) устанавливается по умолчанию, а RSA II или RSA II Slimline доступны в качестве опции.

Integrated Management Module (IMM) — следующее поколение управляющих системных модулей IBM для серверов с UEFI; содержит в себе функциональность прежних BMC, Remote Supervisor Adapter II (RSA II), а также объединяет контроллер Super I/O и видеоконтроллер.

IMM взаимодействует с системной микропрограммой UEFI (Unified Extensible Firmware Interface) для мониторинга и управления сервером.

Хотя некоторые известные проблемы RSA II и BMC могли быть унаследованы первыми поколениями IMM (в дополнение к собственным особенностям модуля), большинство из них уже решено; кроме того, добавлен значительный набор новых функций и существенно улучшена работа администратора по сравнению с BMC и RSA II.

Среди расширенных возможностей:

• продвинутый анализ прогнозируемых отказов (PFA)
• настраиваемое использование выделенного либо общего Ethernet-подключения IMM
• виртуальная диагностика по индикаторам состояния
• оповещения по электронной почте
• удалённое обновление микропрограмм
• удалённое управление питанием и консолью, управление как аппаратной частью, так и операционной системой
• захват экрана при сбое ОС
• удалённое монтирование виртуальных устройств — CD/DVD, USB-накопителей, образов ISO/дискет
