ArchiMate

ArchiMate предлагает общий язык для описания построения и функционирования бизнес-процессов, организационных структур, информационных потоков, ИТ-систем и технической инфраструктуры. Это позволяет различным заинтересованным сторонам проектировать, оценивать и обсуждать последствия решений и изменений внутри и между этими бизнес-доменами.

Основные понятия и отношения языка ArchiMate можно рассматривать как фреймворк (ArchiMate Framework), который делит корпоративную архитектуру на слои. Традиционно это бизнес-, прикладной и технологический слои. Начиная с версии 3.2, физические элементы, ранее составлявшие отдельный слой, были интегрированы в технологический слой для создания унифицированного представления об ИТ и физической инфраструктуре^[7][8]. В каждом слое рассматриваются три аспекта: активные элементы, внутренняя структура и элементы, определяющие использование или передачу информации.

Одна из целей языка ArchiMate — определить отношения между концептами в различных доменах архитектуры. Концепты этого языка занимают промежуточное положение между детализированными понятиями, используемыми для моделирования отдельных доменов (например, UML для моделирования программных продуктов)^[9], и BPMN, который применяется для моделирования бизнес-процессов.

ArchiMate частично основан на ныне устаревшем стандарте IEEE 1471. Он был разработан в Нидерландах проектной командой из Telematica Instituut в сотрудничестве с несколькими нидерландскими партнёрами из государственного сектора, промышленности и академических кругов. Среди партнёров были Radboud Universiteit Nijmegen, Leiden Institute for Advanced Computer Science (LIACS) и Centrum Wiskunde & Informatica (CWI). Позднее тестирование проводилось в таких организациях, как ABN AMRO, Нидерландская налоговая и таможенная служба и ABP^[10].

Процесс разработки длился с июля 2002 по декабрь 2004 года, занял около 35 человеко-лет и примерно 4 миллиона евро. Разработка финансировалась правительством Нидерландов (Нидерландская налоговая и таможенная служба) и бизнес-партнёрами, включая ABN AMRO и пенсионный фонд ABP^[11].

В 2008 году права собственности и управление ArchiMate были переданы The Open Group. В настоящее время стандарт поддерживается ArchiMate Forum^[12] в составе The Open Group. В феврале 2009 года The Open Group опубликовала стандарт ArchiMate 1.0^[13] как официальный технический стандарт. В январе 2012 года был выпущен стандарт ArchiMate 2.0, а в 2013 году — ArchiMate 2.1^[14].

В июне 2016 года The Open Group выпустила^[15] версию 3.0 спецификации ArchiMate^[16]. Обновление до ArchiMate 3.0.1 вышло в августе 2017 года^[17]. ArchiMate 3.1 был опубликован 5 ноября 2019 года^[18]. Актуальной версией спецификации является 3.2, выпущенная в октябре 2022 года. По состоянию на 2024 год эта версия оставалась действующей, и в начале 2025 года The Open Group объявила, что работа над следующим крупным релизом стандарта, как ожидается, значительно продвинется в течение года^[19].

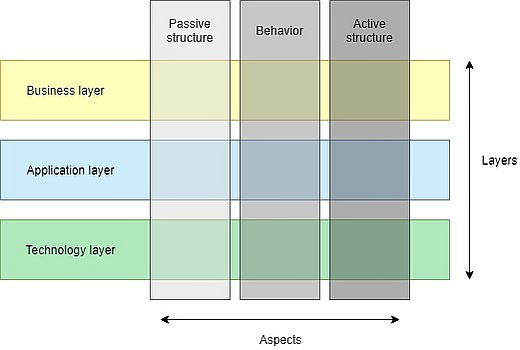

Основные концепты и элементы языка ArchiMate представлены как базовый фреймворк ArchiMate^[20]. Он состоит из трёх слоёв и трёх аспектов, что создаёт матрицу комбинаций. Каждый слой имеет свои аспекты пассивной структуры, поведения и активной структуры.

ArchiMate использует многоуровневый и сервис-ориентированный подход к архитектурным моделям. Верхние слои используют сервисы, предоставляемые нижними слоями. Хотя на абстрактном уровне концепты, используемые в каждом слое, схожи, определяются более конкретные концепты, характерные для определённого слоя. В этом контексте выделяют три основных слоя:

• Бизнес-слой — описывает бизнес-процессы, сервисы, функции и события бизнес-единиц. Этот слой «предлагает продукты и сервисы внешним клиентам, которые реализуются в организации посредством бизнес-процессов, выполняемых бизнес-акторами и ролями».
• Прикладной слой — описывает прикладные приложения, которые «поддерживают компоненты бизнеса с помощью сервисов приложений».
• Технологический слой — отвечает за аппаратное обеспечение и коммуникационную инфраструктуру для поддержки прикладного слоя. Этот слой предоставляет инфраструктурные сервисы, необходимые для работы приложений. Начиная со спецификации 3.2, он также включает в себя физические элементы (оборудование, материалы), объединяя ИТ и физическую инфраструктуру в единое целое.

Каждый из этих основных слоёв может быть дополнительно разделён на подслои. Например, в бизнес-слое основные бизнес-процессы, реализующие продукты компании, могут использовать слой вторичных (поддерживающих) бизнес-процессов; в прикладном слое пользовательские приложения могут использовать общие сервисы, предоставляемые поддерживающими приложениями. Над бизнес-слоем может быть добавлен отдельный слой окружения, моделирующий внешних клиентов, использующих сервисы организации (хотя их также можно рассматривать как часть бизнес-слоя).

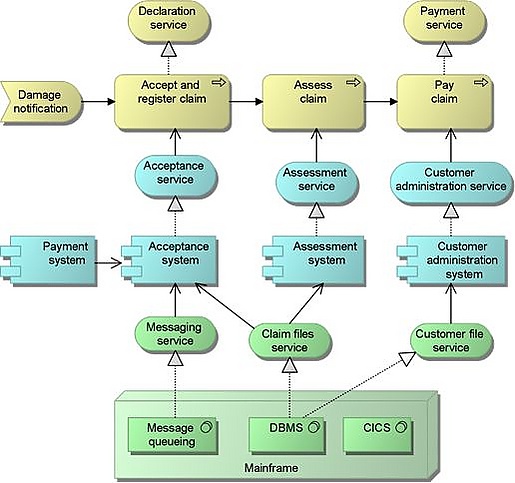

В соответствии с сервис-ориентированностью, основное отношение между слоями формируется отношениями использования, которые показывают, как верхние слои используют сервисы нижних слоёв. Однако существует и второй тип связи — отношения реализации: элементы нижних слоёв могут реализовывать аналогичные элементы верхних слоёв; например, «объект данных» (прикладной слой) может реализовывать «бизнес-объект» (бизнес-слой); или «артефакт» (технологический слой) может реализовывать либо «объект данных», либо «компонент приложения» (прикладной слой).

• Пассивная структура — это набор сущностей, над которыми совершаются действия. В бизнес-слое это могут быть информационные объекты, в прикладном — объекты данных, а в технологическом — физические объекты.
• Поведение — процессы и функции, выполняемые акторами. «Структурные элементы назначаются поведенческим элементам, чтобы показать, кто или что проявляет поведение»^[21].
• Активная структура — набор сущностей, проявляющих поведение, например бизнес-акторы, устройства или компоненты приложений.

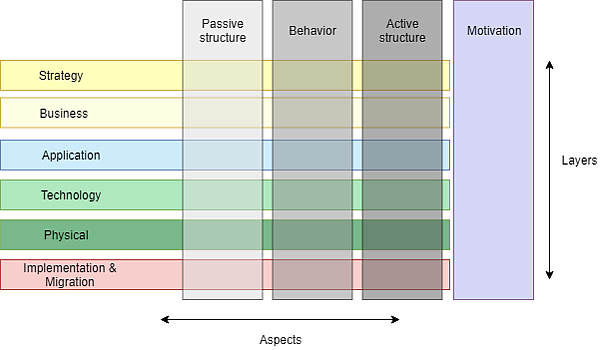

Полный фреймворк ArchiMate расширяет базовую структуру за счёт нескольких дополнений. Одним из них являются физические элементы (оборудование, материалы, распределительные сети), которые были введены в версии 3.0. Начиная со спецификации 3.2, отдельный физический слой был упразднён, а эти элементы были интегрированы в технологический слой. Это изменение отражает унифицированный взгляд на ИТ и физическую инфраструктуру.

Слой реализации и миграции добавляет элементы, позволяющие архитекторам моделировать состояние перехода, отмечать части архитектуры как временные для целей реализации и миграции.

Стратегический слой добавляет элементы, такие как ресурс, способность и курс действий. Эти элементы помогают включить стратегическое измерение в язык ArchiMate, позволяя отображать использование ресурсов и способностей для достижения стратегических целей.

Наконец, существует аспект мотивации, позволяющий различным заинтересованным сторонам описывать мотивацию конкретных акторов или доменов, что может быть важно при рассмотрении вопроса с разных точек зрения. Он добавляет такие элементы, как заинтересованная сторона, ценность, драйвер, цель, смысл и др.

Язык ArchiMate построен иерархически. На верхнем уровне находится модель. Модель — это совокупность концептов. Концепт может быть либо элементом, либо отношением. Элемент может относиться к поведению, структуре, мотивации или быть так называемым композитным элементом (то есть не относиться только к одному аспекту фреймворка, а к двум и более).

Функциональность всех концептов без привязки к конкретному слою описывается общей метамоделью. Это независимое от слоя описание концептов полезно для понимания механики языка ArchiMate.

Общие элементы распределены по тем же категориям, что и слои:^[22]

• Элементы активной структуры
• Элементы поведения
• Элементы пассивной структуры
• Элементы мотивации

Элементы активной структуры представляют сущности, способные выполнять поведение. На двух уровнях абстракции, которые предоставляет ArchiMate, можно различать внутренние элементы активной структуры (активные элементы внутри системы, например бизнес-акторы) и внешние элементы активной структуры (элементы, реализующие поведение вне системы, например интерфейсы).

Элементы поведения также могут быть внутренними или внешними. Внутренний элемент поведения — это активность, выполняемая элементом активной структуры внутри системы. В ArchiMate определены, например, элементы процесс и функция. Внешнее поведение — это сервис, который вся система предоставляет внешней среде.

Элементы пассивной структуры — это объекты, которые могут использоваться элементами поведения (и, следовательно, элементы активной структуры могут выполнять над ними действия). Обычно они представляют информационные объекты в бизнес-слое и объекты данных в прикладном слое, но также могут использоваться для представления физических объектов.

Как описано в предыдущей главе, элементы мотивации отвечают на вопрос Зачем?, они дают контекст и объясняют мотивы архитектуры. Они могут быть как активной структурой (например, заинтересованная сторона), так и пассивной структурой — ценность, смысл, драйвер и др.

В спецификации ArchiMate 3.2 были уточнены определения ряда элементов для повышения их однозначности, а также изменена классификация некоторых элементов технологического слоя.

• Результат (Outcome) — «конечный результат, эффект или следствие определенного положения дел»^[23].
• Ограничение (Constraint) — «ограничение на аспекты архитектуры, процесс ее реализации или ее воплощение»^[23].
• Бизнес-функция (Business Function) — «совокупность бизнес-поведения, основанная на выбранном наборе критериев (обычно требуемых бизнес-ресурсов и/или компетенций), тесно связанная с организацией, но не обязательно явно управляемая организацией».
