16К20

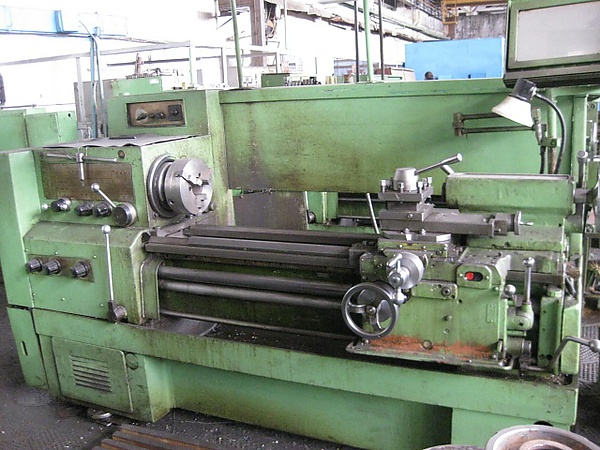

16К20 — токарно-винторезный станок, предназначенный для выполнения разнообразных токарных работ, в том числе для нарезания резьб: метрической, дюймовой, модульной, питчевой.

undefined

Станок производился с 1973 года на Московском станкостроительном заводе «Красный пролетарий». Часть узлов на «Красный пролетарий» поставлял «Гомельский завод станочных узлов», который находился в его составе с 1976 по 1991 год. После банкротства завода «Красный пролетарий», ОАО «ГЗСУ» стал выпускать аналогичный станок под маркой ГС526У, который сейчас является максимально приближённым аналогом станка 16К20[1]. Основной универсальный токарно-винторезный станок машиностроения. Станок являлся одним из самых массовых универсальных станков в СССР. Сейчас станок также широко используется в странах постсоветского пространства[2] .

Обозначение модели 16К20,где 1-группа; 6-тип; 200 мм от оси шпинделя до направляющих станины.

Станок снят с производства в конце 1980 годов . Завод «Красный пролетарий» представил более современную модель, которая пришла на смену станку 16к20, это был станок МК6056.[3]

Технические характеристики станка

  • Класс точности — H
  • Наибольший диаметр обрабатываемой заготовки над станиной 400 мм
  • Наибольший диаметр точения над поперечным суппортом 220 мм
  • Наибольший диаметр обрабатываемого прутка 50 мм
  • Наибольшая длина обрабатываемого изделия 710, 1000, 1400, 2000 мм
  • Предел числа оборотов шпинделя 12,5-1600 об/мин
  • Пределы подач — продольных 0,05-2,8 мм/об — поперечных 0,025-1,4 мм/об
  • Наибольшее усилие допускаемое механизмом подач на упоре — продольное 800 кгс — поперечное 460 кгс
  • Наибольшее усилие допускаемое механизмом подач на резце — продольное 600кгс — поперечное 360 кгс
  • Мощность электродвигателя главного движения 11 кВт
  • Габариты станка — длина 2505, 2795, 3195, 3795 мм — ширина 1190 мм — высота 1500 мм
  • Масса станка — 2835, 3005, 3225, 3685 кг

Литература

  1. Б.Г. Зайцев. Справочник молодого токаря. — Рипол Классик, 1979. — С. 42—45. — 362 с. — ISBN 5458269705. — ISBN 9785458269704.
  2. Владимир Фещенко, Р. Махмутов. Токарная обработка. — Litres, 2017. — С. 44—50. — 454 с. — ISBN 5040198132. — ISBN 9785040198139.
