Ящик-корер

Я́щик-ко́рер — морской геологический инструмент для отбора проб мягких осадков в озёрах или океанах. Он опускается с научно-исследовательского судна на тросе и подходит для любой глубины. Конструкция минимизирует возмущение поверхности осадка за счёт снижения эффекта носовой волны, что важно для количественных исследований бентосной микро- и макрофауны, геохимических процессов, отбора придонной воды или седиментологических исследований.

Конструкция

Площадь поверхности ящика варьируется от 200 см2 до четверти квадратного метра (50×50 см = 2 500 см2); глубина проникновения 0,5 м может регулироваться для предотвращения чрезмерного погружения в более мягкие осадки. Это позволяет получать крупные пробы, что оптимизирует время отбора и удовлетворяет запросы различных исследований.

Процедура

Ящик закреплён на нижнем конце крупного поршня. Для спуска ящика-корера требуется А-образная рама или скользящая балка с просветом не менее 3 м. Корер опускается вертикально до соприкосновения с морским дном. В этот момент инструмент срабатывает при прохождении основного штока через раму. Шток имеет массу до 800 кг для облегчения проникновения. При извлечении корера из осадка лопата поворачивается под пробу, предотвращая её потерю. При подъёме на борт лопата находится под ящиком.

Полученная проба полностью изолирована после отбора, что снижает потери мелких фракций при подъёме. Дверцы из нержавеющей стали, открытые во время спуска для уменьшения эффекта носовой волны, срабатывают при взятии пробы и остаются плотно закрытыми, изолируя отобранную воду от воды водной толщи. После подъёма пробу можно обработать непосредственно через большие дверцы доступа или путём полного снятия ящика вместе с режущим лезвием. Затем можно установить запасной ящик и лопату для немедленного повторного отбора. Ящик изготовлен из нержавеющей стали, режущее лезвие и корер оцинкованы для снижения загрязнения и коррозии. Ящик быстро заменяется и перемещается вручную для удобства отбора. Одна из сторон может быть откручена для документирования и удобного отбора профиля.

Альтернативные методы

undefined

Ящик-корер претерпел множество модификаций с преимуществами других механизмов закрытия, возможностью многократного отбора проб, а также меньшими массой, размерами и стоимостью (например, GOMEX box corer, мульти-ящик-корер). Окончательная версия широко принятого (крупного) ящика-корера используется с 1980-х годов на научно-исследовательских судах по всему миру. Он происходит от корера Райнека[2] и ящика-корера USNEL. Устройство было разработано Р. Хесслером, профессором биологической океанографии, и П. А. Джумарсом в Институте океанографии Скриппса совместно с United States Naval Electronic Laboratory (USNEL) в Сан-Диего[3][4] для определения состава фауны на абиссальном дне[5].

Простые предшественники устройств для отбора проб осадков с судов, которые до сих пор используются (например, при изучении пресноводных осадков и бентосных сообществ), включают захват Ван Вина[6] и захват Понара[7]. Эти устройства имеют переменную глубину проникновения, зависящую от типа осадка.

Галерея

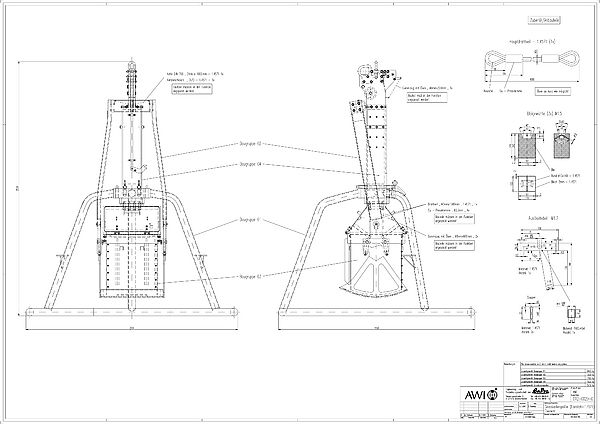

Инженерный чертёж[8]

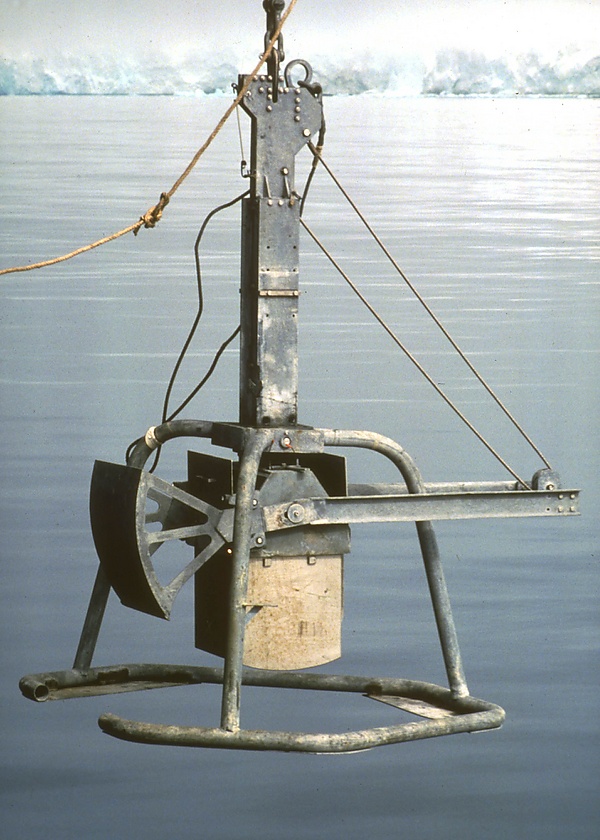

Ящик-корер Райнека

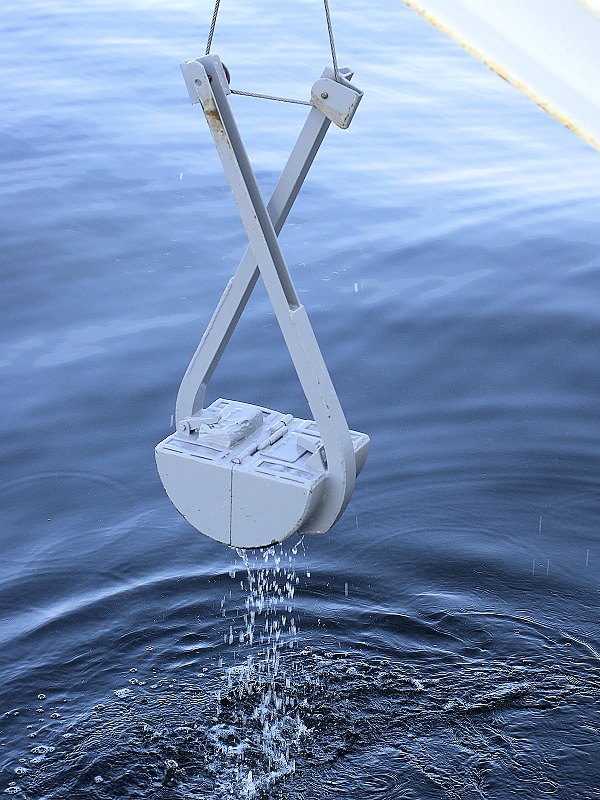

Захват Ван Вина

Примечания

  1. ↑ Gerdes, D.; Klages, M.; Arntz, W.E.; Herman, R.L.; Galéron, J.; Hain, S. (1992). “Quantitative investigations on macrobenthos communities of the southeastern Weddell Sea shelf based on multibox corer samples”. Polar Biology. 12 (2): 291. DOI:10.1007/BF00238272. S2CID 8115321.
  2. ↑ Reineck, H.A. (1963). “Sedimentgefüge im Bereich der südlichen Nordsee”. Abh. Senckenb. Naturforsch. Ges. 505: 1—138.
  3. ↑ Hessler, Robert R.; Jumars, Peter A. (1974). “Abyssal community analysis from replicate cores in the central North Pacific”. Deep-Sea Research and Oceanographic Abstracts. 21 (3): 185. Bibcode:1974DSRA...21..185H. DOI:10.1016/0011-7471(74)90058-8.
  4. ↑ Farris, Richard A.; Crezée, M. (1976). “An Improved Reineck Box for Sampling Coarse Sand”. Internationale Revue der gesamten Hydrobiologie und Hydrographie. 61 (5): 703. DOI:10.1002/iroh.3510610515.
  5. ↑ Hessler, R.R.; Jumars, P. (1974). “Abyssal community analysis from replicate box cores in the central North Pacific”. Deep Sea Research and Oceanographic Abstracts. 21 (3): 185—209. Bibcode:1974DSRA...21..185H. DOI:10.1016/0011-7471(74)90058-8.
  6. ↑ Beukema, J. J. (1974). “The efficiency of the Van Veen grab compared with the Reineck box sampler”. ICES Journal of Marine Science. 35 (3): 319—327. DOI:10.1093/icesjms/35.3.319.
  7. ↑ Int Panis, L.; Goddeeris, B.; Verheyen, R. F. (1995). “On the reliability of Ponar grab samples for the quantitative study of benthic invertebrates in ponds”. Hydrobiologia. 312 (3): 147—152. Bibcode:1995HyBio.312..147P. DOI:10.1007/BF00015507. S2CID 24855968.
  8. ↑ AWI (2006) Engineering drawing, doi:10.1594/PANGAEA.510788
