Эфес (оружие)

Развитый эфес (рукоять) холодного оружия на примере рапиры

Эфе́с[1][2][3] (ефе́с,[3][4][5] гефе́с[3]) (нем. Gefäss[3], от fassen[3] — «хватать»), также рукоя́ть[6] — часть клинкового холодного (белого) оружия[7], за которую (стебель[8]) оружие держат рукой.

Эфес состоит из главной части — стебля[8] (рукоять с навершием), за который оружие держат одной рукой (двумя руками — двуручник), к нему по большей части прикрепляют металлическую дужку (гарду[9]) или чашку, защищающую кисть руки от ударов и уколов оружия противника.

К эфесу может быть прикреплён темляк[10] (как элемент оружия и униформы), а также различные призовые знаки (например, «За фехтовальный бой») и знаки наград (например, знак ордена Святой Анны 4-й степени).

Эфес может быть открытым[11], полуоткрытым[11] или закрытым[7][11]. Открытый эфес либо защищает пальцы только крестовиной, либо ничем не защищает. Закрытый эфес защищает пальцы одной или несколькими дужками, соединяющими основание рукояти с навершием. Если дужка (или дужки) не доходят до навершия, тогда эфес называют «полуоткрытым». Закрытый или полуоткрытый эфес с дополнительными дужками и другими элементами является сложным (или развитым)[12].

Навершие («яблоко»)[править | править код]

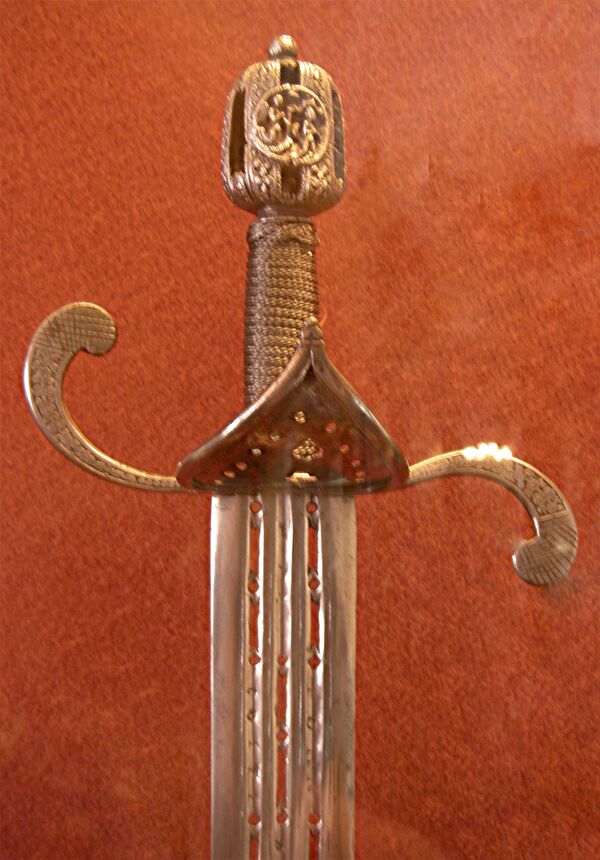

Головка рукояти. Толедо, Мастер Хуан де Аскойтийя, первая половина XVI века
Устройство сабли: A — эфес (рукоять, крыж).
Детали B, C, D, E не относятся к эфесу[13].
1 — навершие (тыльник, голова рукояти).
2 — черен (рукоять).
3 — перекрестье.
4 — крестовина (гарда, огниво, решётка).
Детали 5 — 10 не относятся к эфесу[14]

Навершие (или голова рукояти) типа «яблоко» выполняет 3 функции:

  • Служит противовесом, улучшая баланс оружия (поэтому её часто изготавливают из тяжёлого материала (например, свинца))
  • Удерживает руку от соскальзывания (например, при нанесении рубящих ударов оружие может «вырваться» под воздействием центробежной силы, возникающей особенно если боец ослаб от усталости или ранен)
  • Служит для крепления рукояти, изготовленной из любого материала, на хвостовик клинка

В «яблоки» иногда вставляли драгоценные камни.

Исторически существовали 2 основные формы наверший: славяно-германское (полуовальное) и римское (круглое).

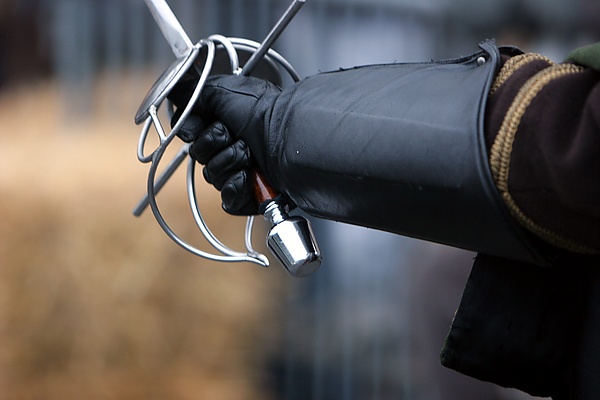

Закрытый или полуоткрытый эфес с дополнительными дужками и другими элементами является сложным (или развитым)
Выполнение приёма «половина меча» (Мордхау). Рисунок из Кодекса Валлерштайна. Согласно трактатам того времени, бойцы иногда брали собственный меч обеими руками за клинок, нанося удары навершием и крестовиной

Рукоять («черен», «стебель»)[править | править код]

Рукоять типа «черен»[11] служит для удержания оружия, крепят на язычок[15], обычно изготавливают из дерева или металла, а для избежания проскальзывания (для увеличения трения) нередко покрывают кожей или другим шершавым материалом. Со второй половины XIX века для увеличения трения также применяли резину. Иногда рукоять дополнительно обматывали верёвкой.

Рукоять могла быть как для одной руки, так и для обеих[16]. Иногда к рукояти прикрепляли кольцо для удержания оружия в горизонтальной плоскости.

Гарда[править | править код]

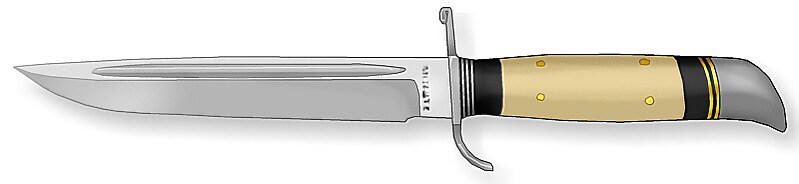

Гарда на одном из вариантов «финки НКВД». Завод «Труд», 1930-е годы

Гарду, как и рукоять, крепили на язычок[15] и предназначали для защиты руки от оружия противника. На раннем оружии гард не существовало. Появилась гарда по мере развития фехтования, когда появилась необходимость в более удобном и безопасном парировании ударов противника. Первые варианты гарды представляли собой перекрестье — планку, перпендикулярную клинку и рукояти, и находящуюся в той же плоскости, либо небольшой диск, установленный между клинком и рукоятью.

В эпоху Германо-римской империи гарда уже являлась обязательной принадлежностью меча[15]. Начиная с XVI века стали появляться круглые гарды, а также гарды, защищающие кисть целиком с помощью дужки — изогнутой части, идущей от верхней части рукояти до нижней.

На боевых ножах для предупреждения соскальзывания руки на клинок служил подпальцевый упор, который обеспечивает безопасность при нанесении колющего удара. Но и гарда в её классическом понимании осталась на некоторых моделях ножей.

Гарда отсутствует на некоторых типах клинкового холодного оружия, из-за специфики его применения, например у шашек и метательных ножей.

См. также[править | править код]

Примечания[править | править код]

  1. Эфес // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
  2. Эфес // Малый энциклопедический словарь Брокгауза и Ефрона. — 2-е изд., вновь перераб. и значит. доп. Т. 1-2. — СПб., 1907—1909.
  3. 1 2 3 4 5 Этимологический словарь русского языка Макса Фасмера
  4. Ефес // Толковый словарь живого великорусского языка : в 4 т. / авт.-сост. В. И. Даль. — 2-е изд. — СПб. : Типография М. О. Вольфа, 1880—1882.
  5. Ефес, часть оружия // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
  6. Шашка // Большая советская энциклопедия : в 66 т. (65 т. и 1 доп.) / гл. ред. О. Ю. Шмидт. — М. : Советская энциклопедия, 1926—1947.
  7. 1 2 Белое или холодное оружие // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
  8. 1 2 Эфес, рукоять // Большая советская энциклопедия : в 66 т. (65 т. и 1 доп.) / гл. ред. О. Ю. Шмидт. — М. : Советская энциклопедия, 1926—1947.
  9. Японское оружие // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
  10. Золотое оружие // Военная энциклопедия : [в 18 т.] / под ред. В. Ф. Новицкого … [и др.]. — СПб. ; [М.] : Тип. т-ва И. Д. Сытина, 1911—1915.
  11. 1 2 3 4 ГОСТ Р 51215-98 Оружие холодное. Термины и определения.
  12. Бехайм, Вендален. Энциклопедия оружия (Руководство по оружиеведению. Оружейное дело в его историческом развитии от начала средних веков до конца XVIII в.) / Ответственный редактор С. В. Еременко. — Санкт-Петербург: АО "Санкт-Петербург оркестр", 1995. — С. 547. — 576 с. — ISBN 5-87685-029-2.
  13. B — клинок.
    C — застава (первая треть, преграда, сильная часть клинка).
    D — средняя часть клинка (изгиб, основа).
    E — перо (слабая часть клинка, верхняя треть).
  14. 5 — лезвие.
    6 — обух (тупьё).
    7 — голомень (плоскость клинка).
    8 — дол.
    9 — елмань.
    10 — остриё.
  15. 1 2 3 Кевин Кайли. От фаланги к легиону. Вооружение и снаряжение // Иллюстрированная энциклопедия воинов римского мира. VIII в. до н. э. - 1453 г. = Illustrated Encyclopedia Of Uniforms Of The Roman World. — М.: Эксмо, 2014. — С. 72. — 256 с. — (Всемирная история военной формы). — 1100 экз. — ISBN 978-5-699-74402-2.
  16. Двуручный меч
