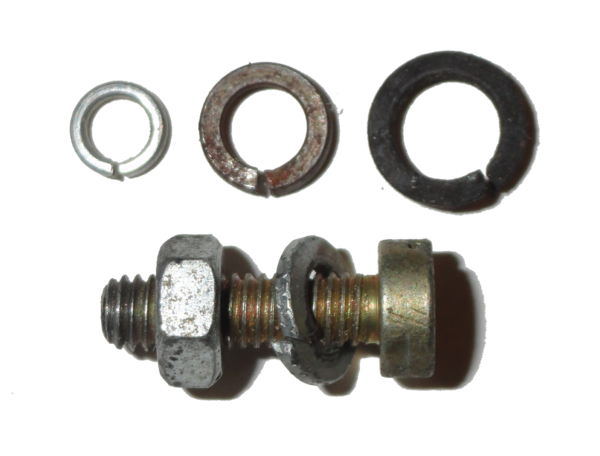

Шайба Гровера

Изобретателем пружинной шайбы является Джон Гровер^[4], так же являвшийся основателем компании «Grover & Co., Ltd»^[5].

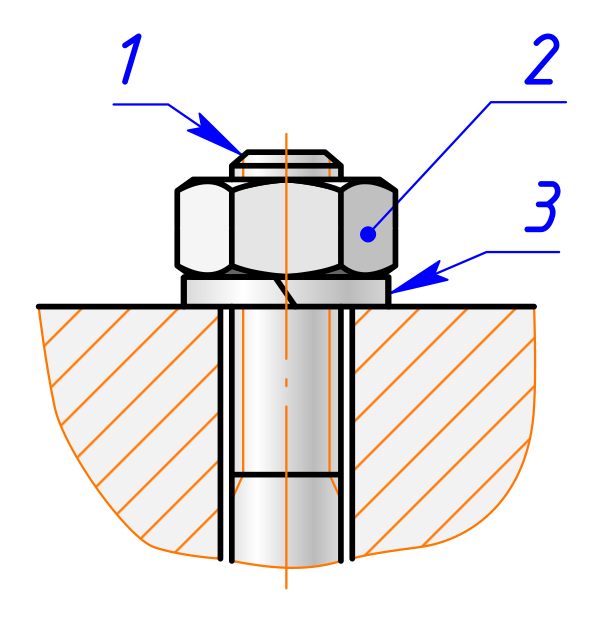

При затягивании соединения острые края пружинной шайбы, помещённые между соединяемой деталью и гайкой (или головкой винта), врезаются в плоские поверхности соединения и в дальнейшем препятствуют развинчиванию соединения от вибраций. Этот механизм действия делает данный тип шайб неэффективным в случае левосторонней резьбы или очень твёрдых поверхностей.

Эффективность и надёжность действия пружинных шайб были поставлены под сомнение в конце XX века^[6]. Сообщество автомобильных инженеров с 1969 года не рекомендует их для критических соединений: так европейский (немецкий) стандарт DIN 127, описывающий пружинные шайбы, был отозван в 2003 году^[7], поскольку такие шайбы образуют слишком «жесткую» пружину для предполагаемой цели (слишком крутая характеристика пружины) и стопорящее действие такой шайбы составляет, например для винтов класса прочности 8.8, уже 5 % от номинального усилия предварительного натяга в сборке, и действует только как обыкновенная плоская шайба^[8]. Имеющаяся небольшая часть фрикционности соединения также уменьшается при ослаблении, развинчивании и (или) установке соединяемых частей, и быстро становятся еще меньше так, что существенного фиксирующего эффекта не имеет.

Согласно ГОСТу 6402—70, пружинные шайбы могут изготавливаться четырёх типов^[9]:

• Н — нормальные с квадратным поперечным сечением;
• Т — тяжёлые с квадратным поперечным сечением;
• ОТ — особо тяжёлые с квадратным поперечным сечением;
• Л — лёгкие с прямоугольным поперечным сечением.

Отличие типов состоит в размерах поперечного сечения шайбы и величине силы, необходимой для её упругой деформации.

Шайбы могут изготавливаться из проволоки (марок 65Г, 70, 30Х13 по ГОСТ 11850-72); также возможно изготовление из бронзы (марки БрКМц 3-1 по ГОСТ 18175—78) или других цветных сплавов. Твёрдость стальных шайб должна быть 40—48 HRC, бронзовых — не менее 90 HRB.

ГОСТ 19115—91^[10] описывает вариант пружинных шайб — «шайбы пружинные путевые».

Пружинные шайбы на территории ЕС стандартизированы DIN 127.

В 1960-е годы выяснилась низкая эффективность этой шайбы, и были приняты другие стандарты, например, DIN 128 (изогнутая и волнистая формы). Эти и другие стандарты DIN были отозваны, так как классические пружинные шайбы плохо работают с болтами и гайками из твёрдой стали. На начало XXI века, единственный оставшийся действующим стандарт на пружинные шайбы — это стандарт DIN 6796 (пружинная тарельчатая шайба)^[7].
