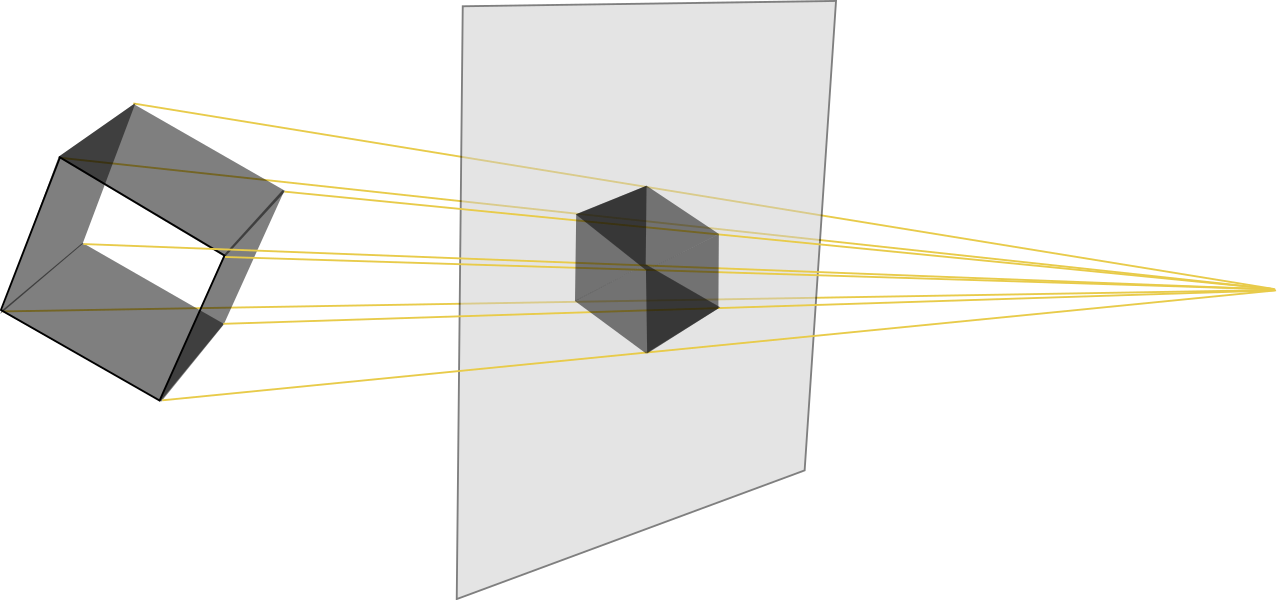

Центральная проекция — способ отображения точек пространства на плоскость, при котором все проектирующие прямые проходят через одну фиксированную точку — центр проекции[1]. Для точки её образом служит точка пересечения прямой, соединяющей с центром проекции, и плоскости проекций[2]. Центральное проектирование лежит в основе линейной перспективы и идеализированной геометрической модели формирования изображения в камере[3].

undefined

Определение

Пусть дана плоскость и точка , не лежащая в этой плоскости. Точка называется центром проекции, а плоскость — плоскостью проекций[1]. Для точки пространства проводят прямую ; если она пересекает плоскость в единственной точке , то называется центральной проекцией точки на [1].

Проектирующая прямая содержит все точки пространства, которые при данном центре и данной плоскости имеют тот же образ [2]. Поэтому центральное проектирование всего трёхмерного пространства на плоскость не является взаимно-однозначным отображением: различные точки одной проектирующей прямой могут иметь одну и ту же проекцию[1].

Если точка лежит в плоскости, проходящей через параллельно , то прямая параллельна плоскости проекций и конечной точки пересечения с ней не имеет[1]. В аффинной геометрии центральная проекция такой точки не определена; в проективной геометрии это затруднение устраняется введением бесконечно удалённых точек[1].

Построение проекции точки и фигуры

Чтобы построить центральную проекцию точки , необходимо соединить её с центром и найти точку [1]

Проекцией геометрической фигуры называют множество проекций её точек, для которых проектирование определено[1]. Для многоугольника можно спроектировать его вершины и затем провести образы рёбер по проекциям соответствующих прямых, если эти прямые не проходят через центр проекции и их конечные проекции определены[2].

Если прямая не проходит через центр , то и определяют плоскость. Когда эта плоскость пересекает плоскость проекций по конечной прямой , все определённые проекции точек лежат на [1]. Если же исходная прямая проходит через центр и пересекает , все её проектируемые точки, кроме самого центра, переходят в одну и ту же точку плоскости проекций[1]. Поэтому утверждение «прямая проектируется в прямую» требует исключения этого вырожденного случая[1].

Координатная запись

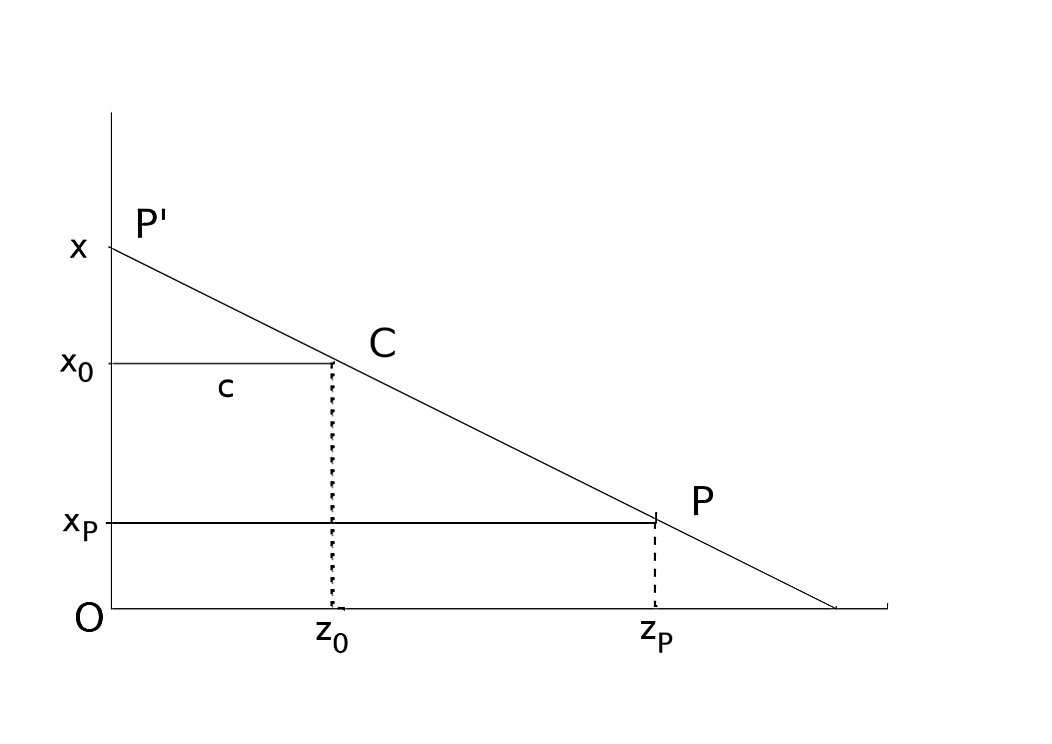

Рассмотрим систему координат, в которой центр проекции совпадает с началом координат а плоскость проекций задаётся уравнением Для точки прямая имеет параметрическое представление . Из условия получается , поэтому центральная проекция имеет координаты[3]:

Формула является координатной записью идеальной центральной проекции[3]. При фиксированных , и определяют положение изображения; для объектов одинакового размера, расположенных дальше от центра проекции вдоль одного направления, угловой и линейный размер изображения уменьшается[3].

Если плоскость изображения условно отождествить с двумерной системой координат, то координаты проекции можно записать как [3]

Основные свойства

Центральное проектирование сохраняет принадлежность точки прямой в тех случаях, когда проекции соответствующих объектов определены[1]. Если точка лежит на прямой , то её проекция лежит на проекции этой прямой[1].

При этом центральная проекция в общем случае не сохраняет длины, величины углов и параллельность[3]. Поэтому равные отрезки могут иметь проекции различной длины, изображение прямого угла может не быть прямым, а изображения параллельных прямых одного пространственного направления могут пересекаться в точке схода[3].

В проективной постановке центральное проектирование между плоскостями является проективным отображением; для четырёх коллинеарных точек сохраняется их двойное отношение[1]. Обычные отношения длин при произвольной центральной проекции не являются инвариантом[1].

Центральная проекция и параллельное проектирование

При центральном проектировании все проектирующие прямые проходят через одну точку [2]. При параллельном проектировании проектирующие прямые имеют общее направление и параллельны друг другу[4].

Параллельное проектирование сохраняет параллельность проекций параллельных прямых, если они не вырождаются в одну прямую или точку, и сохраняет отношения отрезков на одной прямой или на параллельных прямых[4]. Для центральной проекции эти свойства в общем случае неверны[3].

В школьной стереометрии для изображения пространственных фигур на плоскости преимущественно используется параллельное проектирование[5]. Центральное проектирование имеет иное назначение: оно непосредственно описывает перспективное изображение объекта с заданной точки наблюдения[2].

Перспектива

Перспектива является геометрическим применением центрального проектирования, в котором центр проекции моделирует положение глаза наблюдателя или центр идеализированной камеры, а плоскость проекций — картинную плоскость либо плоскость изображения[3]. В работе Анатолия Ивановича Коротаева и Вячеслава Ивановича Кузовлева фотографическое изображение моделируется центральной проекцией пространственного объекта на картинную плоскость[2]. Для реальной камеры такая модель является приближением: оптика может вносить геометрические искажения, не описываемые идеальной центральной проекцией[6].

Параллельные в пространстве прямые одного направления при перспективном изображении могут сходиться к общей точке схода, если их направление не параллельно картинной плоскости[3]. Если направление этих прямых параллельно плоскости изображения, их конечные проекции остаются параллельными[3].

undefined

Связь с пирамидой и подобием

Особенно важный для школьной стереометрии случай возникает, когда центральное проектирование из точки выполняется между двумя параллельными плоскостями[7]. Если — вершина пирамиды, а плоскость , параллельная основанию , пересекает боковые рёбра, то сечение является центральной проекцией основания на вдоль прямых, проходящих через вершину [7].

В этом случае центральная проекция между параллельными плоскостями является гомотетией с центром [8]. Если секущая плоскость расположена между вершиной и основанием, расстояние от вершины до плоскости сечения равно , а до плоскости основания — , то коэффициент подобия сечения основанию равен [7]

Поэтому для соответствующих линейных размеров выполняется а для площадей [7]

Для объёма меньшей пирамиды с той же вершиной и основанием в параллельном сечении справедливо [9].

Такое применение центрального проектирования объясняет, почему основания усечённой пирамиды являются подобными многоугольниками[10].

Центральная проекция в научном и техническом моделировании

Центральное проектирование применяется в компьютерном зрении, фотограмметрии, компьютерной графике и задачах трёхмерной реконструкции[2]. Анатолий Иванович Коротаев и Вячеслав Иванович Кузовлев рассматривают определение параметров трёхмерных объектов по двум фотографическим центральным проекциям и используют матричное представление преобразований[2].


В исследовании Елизаветы Николаевны Пузыревой центральное проектирование рассматривается как одно из преобразований, участвующих в формировании наглядно-образной модели геометрического пространства; в предложенной автором классификации пирамиды связываются с центральным проектированием, а призмы — с параллельным[11].

В начертательной геометрии центральное и параллельное проектирование относятся к основным способам получения изображений пространственных объектов[12]. Авторы приводят классификацию видов проецирования, в которой прямолинейное проецирование подразделяется на центральное и параллельное[12].

Методические исследования подготовки к профильному ЕГЭ подчёркивают значение пространственного мышления, корректного выбора плоскости изображения и понимания понятия проекции при решении стереометрических задач[13]. Марина Юрьевна Пермякова и Елена Алексеевна Коптеева отдельно отмечают, что наглядный и корректно построенный стереометрический чертёж является существенным этапом решения пространственной задачи[14].

⚠️ Подсказка для ЕГЭ/ОГЭ

Сам термин «центральная проекция» ФИПИ не выделяет как отдельный обязательный элемент содержания этих заданий[15]. Поэтому статья полезна для ЕГЭ прежде всего как теоретическая основа пространственного представления и как объяснение подобия параллельных сечений пирамиды, а не как самостоятельная экзаменационная тема[13].

Для задач на пирамиду наиболее полезен частный случай: плоскость сечения параллельна основанию. Тогда малая пирамида с общей вершиной подобна исходной, и если расстояния от вершины до секущей плоскости и основания равны соответственно и , то [7][9]

Например, если высота пирамиды равна 16, а параллельное основанию сечение находится на расстоянии 5 от вершины, то и [7]

Для задания 14 важно понимать различие между пространственной фигурой и её чертежом на плоскости. В школьной стереометрии наглядные изображения обычно строятся по принципам параллельного проектирования, поэтому изображение не обязано сохранять реальные углы и длины пространственной фигуры[5][14]. Следовательно, длины и углы в задаче нельзя определять измерением по рисунку; они должны выводиться из условий, теорем и вычислений[15].

Изучение центральной проекции полезно дополнительно для понимания того, почему перспективный рисунок и обычный стереометрический чертёж подчиняются различным правилам. При центральной проекции параллельные прямые могут иметь сходящиеся изображения, тогда как школьный чертёж многогранника обычно строится с сохранением параллельности соответствующих параллельных рёбер[3][5].

Типичные ошибки:

  • считать, что центральная проекция сохраняет длины или углы[3];
  • считать, что любые параллельные прямые обязательно остаются параллельными при центральном проектировании[3];
  • переносить перспективные свойства центральной проекции на школьный чертёж, построенный по правилам параллельного проектирования[5];
  • применять формулу к произвольному сечению пирамиды: она в указанном виде относится к сечению плоскостью, параллельной основанию[7].
