Телевизионный микроскоп

Телевизио́нный микроско́п — микроскоп, в котором в качестве окуляра установлена телевизионная камера или цифровое устройство, позволяющее осуществлять фото- или видеосъёмку[1].

Конструкция

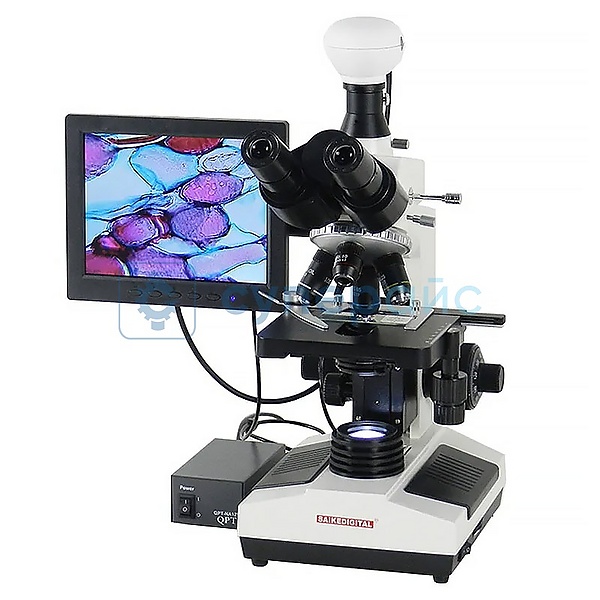

Цифровой микроскоп компании Суперайс

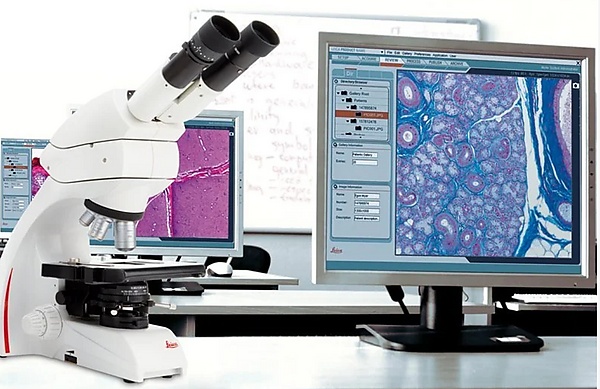

Цифровой микроскоп Leica IMS500

Цифровой микроскоп представляет из себя, как правило, обычный оптический микроскоп, но в качестве окуляра в нём используется высококачественная цифровая видеокамера с высоким разрешением[2]. Цифровые микроскопы могут быть стереоскопическими, поляризационными, работать в проходящем и отражённом свете. Оптическая схема цифровых микроскопов такая же, как и в обычных, однако они более функциональны и расширяют возможности традиционных оптических микроскопов, обладая возможностью фотографирования изучаемых объектов и проведения видеосъёмки, что важно в биологических[3] и медицинских исследованиях[4]. Применяемые видеокамеры могут быть как аналоговыми, так и цифровыми.

Телевизионные микроскопы могут быть двух типов:

Схема с передающей трубкой

Препарат освещается источником света через конденсор, микрообъектив и окуляр.

Схема с бегущим лучом

Используется небольшая яркая телевизионная трубка, на экране которой образуется кадр с однородной яркостью (бегущее пятно света). Этот кадр помещают над окуляром микроскопа, и вместо света, идущего вверх от объекта к глазу, свет идёт от кадра вниз через окуляр к объекту.

Особенностью телевизионных (цифровых) микроскопов является использование специального программного обеспечения, позволяющего делать фотографии, видеосъёмку, позволяют анализировать изображения, производить подсчёт объектов, определять размеры[5], осуществлять замедленное движение, получать панорамные снимки, изменять фокусное расстояние in vivo, снимать быстропротекающие процессы, производить раскадровку видео, изменение контрастности, резкости изображения, выполнять узкоспециализированные задачи — например, сравнение в криминалистике, когда видны одновременно два сравниваемых объекта, увеличивать изображение, выводить через компьютерный интерфейс на большие экраны или дисплеи, и многое другое.

Телевизионные микроскопы применяются в образовательных целях в школах[6][7], колледжах и высших учебных заведениях[8], лабораториях.

Применение

Цифровые микроскопы применяются:

Примечания

  1. ↑ Большая советская энциклопедия в 50-ти томах. — 1954.
  2. ↑ Егоров А. Г., Латыев С. М. Проектирование цифровых микроскопов // Научно-технический вестник информационных технологий, механики и оптики. — 2006. — № 34.
  3. ↑ Соловьёва Александра Леонидовна, Шарыпова Надежда Владимировна. Опыт внедрения цифрового микроскопа во внеурочную деятельность по предмету «Биология» // Вестник Шадринского государственного педагогического университета. — 2024. — № 2 (62).
  4. ↑ Дубровский В. А., Забенков И. В., Торбин С. О. Регистрация агглютинации эритроцитов на основе цифровой микроскопии // Бюллетень медицинских интернет-конференций. — 2013. — № 3.
  5. ↑ Вавилов Денис Владимирович, Иптышев Андрей Анатольевич, Смирнов Александр Павлович, Елисеев Дмитрий Борисович, Колегова Мария Михайловна. Методика анализа профиля накатного мелкомодульного зубчатого колеса с помощью цифрового микроскопа // Сибирский аэрокосмический журнал. — 2011. — № 2 (35).
  6. ↑ Назаренко Н. В., Солодилова Т. Ю., Лаас Н. Ф., Писанка Л. П. ПРИМЕНЕНИЕ СОВРЕМЕННЫХ ЦИФРОВЫХ ТЕХНОЛОГИЙ В ПРОЦЕССЕ ПРЕПОДАВАНИЯ СПЕЦИАЛЬНЫХ ДИСЦИПЛИН НА ПРИМЕРЕ ИСПОЛЬЗОВАНИЯ ЦИФРОВОГО USB-МИКРОСКОПА // Символ науки. — 2023. — № 5—1.
  7. ↑ Габдулинова К. Г., Широкова М. Н., Булдакова Т. А. Об использовании цифрового микроскопа как средства развития представлений у третьeклассников о неживой природе // Санкт-Петербургский образовательный вестник. — 2019. — № 1—2 (29-30).
  8. ↑ Гендин Владислав Геннадьевич, Гуров Игорь Петрович. Цифровая голографическая микроскопия: современные методы регистрации голограмм микрообъектов // Научно-технический вестник информационных технологий, механики и оптики. — 2012. — № 3 (79).

Литература

  • Апенко М. И., Дубовик А. С. Прикладная оптика. — Москва : Наука, 1982.
  • Бутиков Е. И. Оптика : учебное пособие для вузов. — СПб. : БХВ-Петербург : Невский ДиалектЪ, 2003.
  • Заказнов Н. П., Кирюшин С. И., Кузичев В. И. Теория оптических систем : учебное пособие для студентов вузов. — СПб., : Лань, 2008.
  • Запрягаева Л. А. Прикладная оптика. Ч. 1. Введение в теорию оптических систем. — Москва : Московский институт инженеров геодезии, аэрофотосъёмки и картографии, 2017.
  • Ландсберг Г. С. Оптика : учебное пособие для вузов. — Москва : Физматлит, 2003.
  • Михеенко А. В. Геометрическая оптика : учебное пособие. — Хабаровск : Издательство Тихоокеанского государственного университета, 2018.
  • Сивухин Д. В. Общий курс физики. Т. 4. Оптика. — Москва : Физматлит, 2014.
  • Козёлкин В. В., Усольцев И. Ф. Основы инфракрасной техники. — Москва : Машиностроение, 1974.
