Спиральный виадук в Брусио

Спиральный виадук в Брусио (итал. Viadotto elicoidale di Brusio, нем. Kreisviadukt Brusio, фр. Viaduc hélicoïdal de Brusio) — девятиарочный однопутный каменный железнодорожный мост, часть спиральной железнодорожной петли, служит для изменения высоты железнодорожных путей. Находится около населённого пункта Брусио в кантоне Граубюнден, Швейцария. Часть Бернинской линии Ретийской железной дороги, являющейся объектом Всемирного наследия ЮНЕСКО.

Через виадук проходит маршрут «Бернина экспресса».

Общие сведения
Спиральный виадук в Брусио
46°15′14″ с. ш. 10°07′40″ в. д.GЯO
Официальное название Viadotto elicoidale di Brusio
Область применения железнодорожный
По мосту проходит Бернинская железная дорога
Пересекает Бернинская железная дорога
Место расположения Брусио, Швейцария
Конструкция
Тип конструкции арочный мост
Материал камень
Число пролётов 9
Основной пролёт 10,8 м
Общая длина 115,8 м
Эксплуатация
Открытие 1 июля 1908

Расположение

Виадук находится на участке Бернинской железной дороги (Санкт-Мориц в Швейцарии — Тирано в Италии), являющейся сейчас частью Ретийской железной дороги, между станциями Брусио (Brusio) и Кампашио (Campascio), примерно в 55 км от конечной станции в Санкт-Морице.

Аналогичный виадук имеется в Германии в городе Рендсбург.

Единственным аналогом среди автомобильных дорог с пересечением дорогой самой себя на разных уровнях является поворот «Петля галстука» на перевале на Мальорке[1] (недоступная ссылка с 13-04-2017 [3315 дней]).

История

Каменный виадук был открыт 1 июля 1908 года, одновременно с запуском в эксплуатацию перегона Тирано — Поскьяво. Строительство вела Бернинская железнодорожная компания, но в 1943 году она была приобретена Ретийской железной дорогой.

Конструкция

Виадук имеет длину 115,8 м, высоту 17 м и состоит из 9 арочных пролетов по 10,8 м[2]. Горизонтальный радиус изгиба составляет 70 метров, продольный уклон — 7 %.

Ширина колеи — 1000 мм, электрификация — 1000 В постоянного тока.

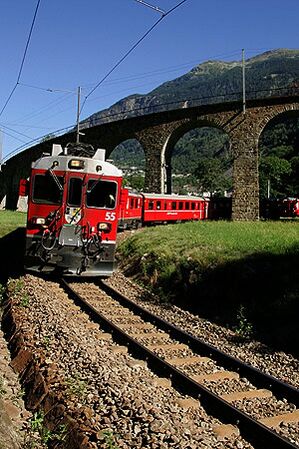

Picswiss GR-87-23 Kreisviadukt (Viadotto) in Brusio.jpg

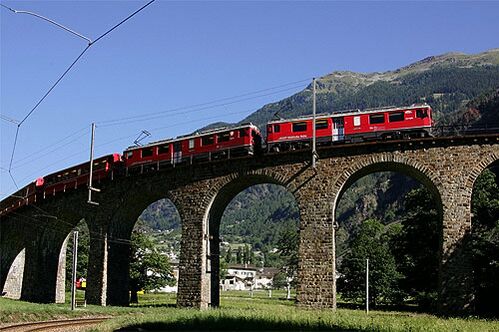

Picswiss GR-87-24 Kreisviadukt (Viadotto) in Brusio.jpg

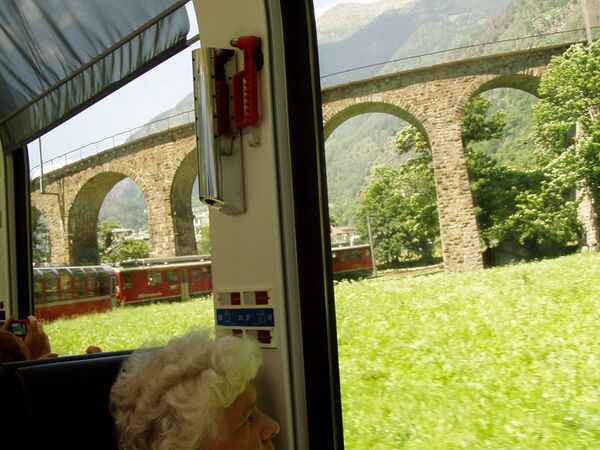

Bernina express Viaduc de Brusio.jpg

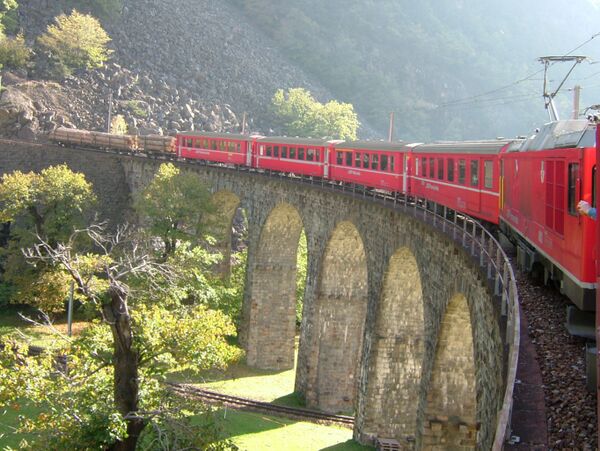

2007 10 Berninabahn 042040.jpg

См. также

Примечания

Литература

  • Belloncle, Patrick. Le chemin de fer Rhétique, 1889—1999 : [фр.]. — Les Editions du Cabri, 1999. — 379 p. — ISBN 2-908816-45-8.
  • Widmer, Markus. Eisenbahnbrücken. Schweiz – Deutschland – Österreich : [нем.]. — Stuttgart : Transpress Verlag, 1996. — 128 S. — ISBN 3-344-71019-2.

Ссылки

Категории

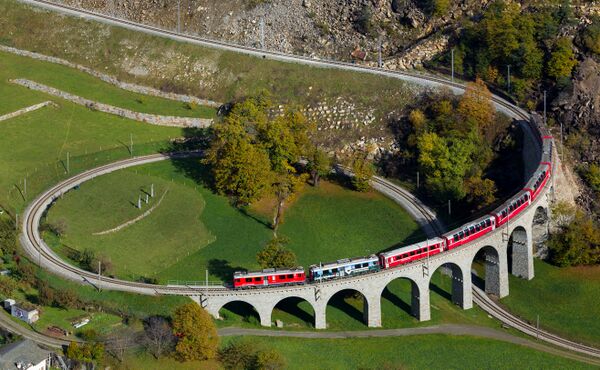

Бернинский экспресс проходит по спиральному виадуку в Брусио
