Союз-Неон ПК-11/16
«Союз-Неон ПК-11/16» — советский компьютер, построен на 16-разрядном микропроцессоре Н1806ВМ2.

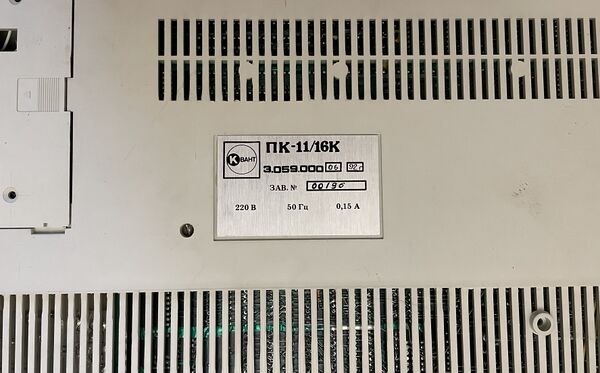

Компьютер является продолжением серии PDP-11-совместимых компьютеров (Электроника-60, ДВК, БК, УКНЦ и др.) Выпущен малой серией на заводе «Квант» (Зеленоград), в разных источниках называются числа от 200 до 1000 штук.

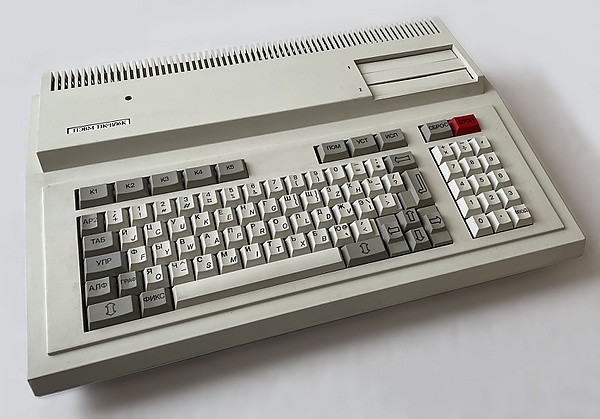

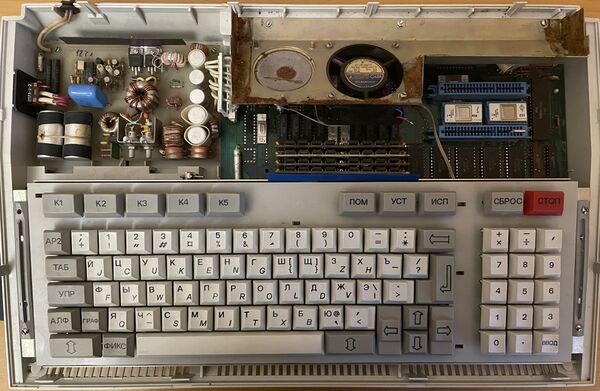

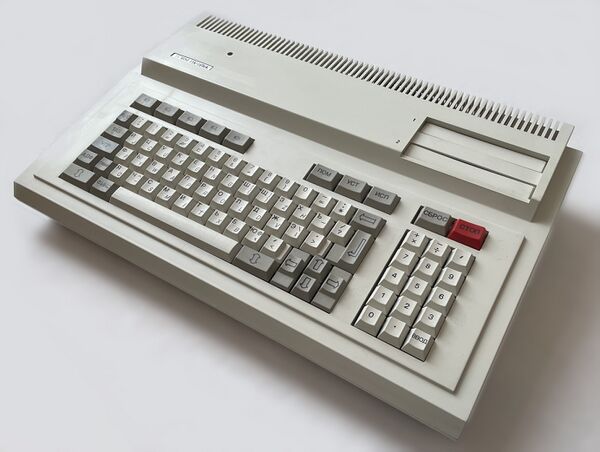

Платы компьютера были разработаны с расчётом на установку их в корпус компьютера Электроника МС 0511 (УКНЦ).
Что важно знать
| Союз-Неон ПК-11/16 | |
|---|---|
| Тип | Персональный компьютер |
| Дата выпуска | 1991 |
| Выпускался по | 1992 |
| Процессор | Н1806ВМ2 |
| Оперативная память | 512/1024/2048/4096 Кбайт |
| Устройства хранения данных | гибкие диски, жёсткий диск |
| ОС | DEC RT-11 |
Технические характеристики
- Процессор: Н1806ВМ2 на тактовой частоте 8 МГц

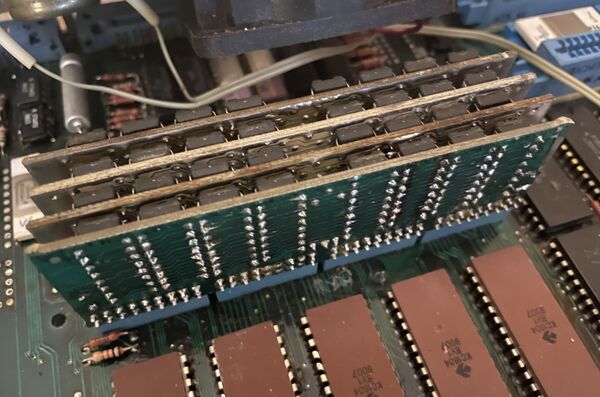

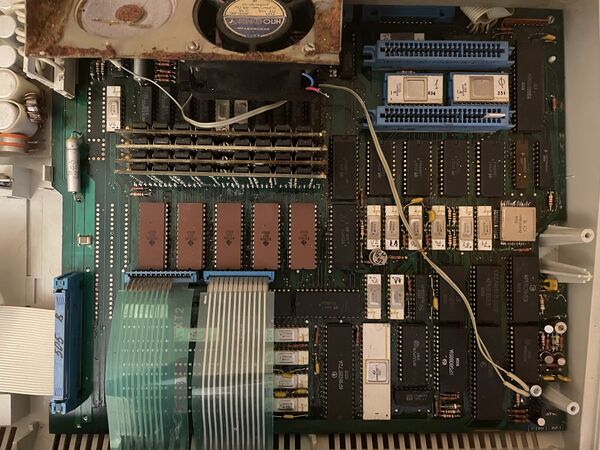

- Оперативная память: 512/1024/2048/4096 Кбайт микросхемами К565РУ7 на сменных модулях; часть ОЗУ используется как видеопамять.
- ПЗУ: 16 КБ микросхемами КМ558РР3; включает ВПО, тест ОЗУ, загрузчики, эмулятор терминала.
- Видео: 4 видеорежима[1]; видеоконтроллер формирует изображение из видеострок (непрерывные участки ОЗУ длиной от 16 до 128 16-битных слов) произвольно расположенных в общем ОЗУ компьютера, используя таблицу адресов строк (до 300 32-битных указателей). Максимальное разрешение — 832 × 300 пикселов (прогрессивно). Максимальная глубина цвета — 8 бит. Подключение чёрно-белого телевизора или монитора производится через выход RGB. Окна реализованы аппаратно. Для каждого окна можно назначить свое разрешение и палитру.
- Клавиатура: «Электроника МС 7007», 88 клавиш, раскладка ЙЦУКЕН
- Звукогенератор построен на двух БИС программируемого таймера КР580ВИ53 и обеспечивает три независимых канала с раздельной регулировкой громкости.
- Внешние интерфейсы:
- Интерфейс манипулятора мышь, совместимым с MSX, разъём DB-9
- Параллельный интерфейс на БИС КР580ИК55
- Последовательный интерфейс на БИС К1801ВП1-035 стандарта RS-232С с дополнительным высокочувствительным входом для организации локальной сети
- Интерфейс для подключения дисковода и жёсткого диска MFM
- Магистральный параллельный интерфейс (МПИ) для подключения дополнительных контроллеров и блоков памяти.
Программное обеспечение
- ВПО - встроенное программное обеспечение. Функций ВПО множество (в т.ч. управление видеоконтроллером), но одна из его главных функций - многозадачность и всё, что с ней связано (процессы, IPC и т.д.). По сути СОЮЗ-НЕОН - ПК с аппаратной многозадачностью.

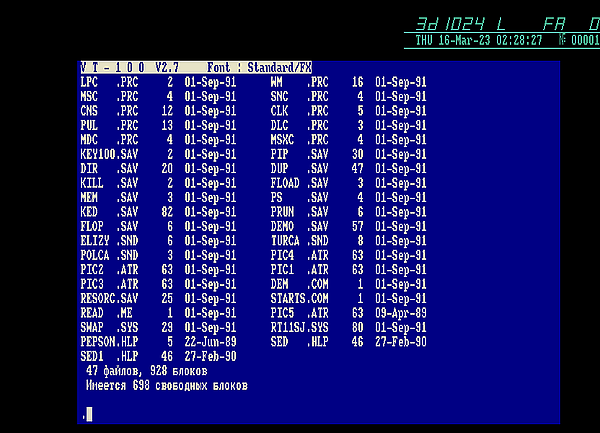

- Операционная система — RT11SJ (не более, чем процесс с т.з. ВПО. Нужна для того, чтобы можно было хоть как-то приступить к работе и, кстати, запускать процессы с помощью утилиты prun)

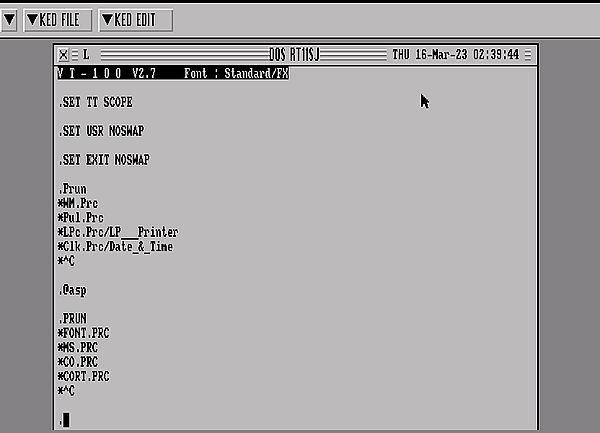

- Система «ASPect» — графическая оболочка над многозадачным ВПО (по факту - ОС)
- Редактор текста
- Графический редактор
- Электронная таблица
- Игры
Литература и публикации
- Г.В. Вигдорчик, М. Я. Вохменцев, В. П. Климкович, П. П. Леонов, В. П. Семик. Персональная ЭВМ ПК-11 // Микропроцессорные средства и системы. — 1987. — № 1. — С. 16—18.
- Персональная ЭВМ ПК-11/16 Техническое описание, 25 сентября 1990
- Журнал Downgrade № 17 — на стр. 7-11 статья «Из истории отечественного софта: интервью с Александром Гречишкиным»
