Симметричное подключение

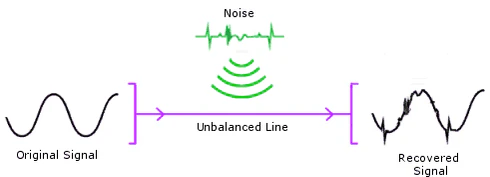

При обычном, несимметричном подключении^[1] соединение происходит посредством только одного сигнального провода и одного общего провода (часто в виде экранной оплётки кабеля), по которым и передаётся сигнал. В большинстве случаев это дает приемлемый результат на небольших расстояниях, до 5-7 метров. При увеличении длины кабеля увеличивается воздействие внешних помех на сигнал, что в некоторых случаях бывает неприемлемым. Одним из решений этих проблем может быть симметричное подключение.

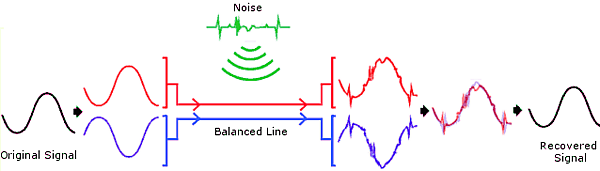

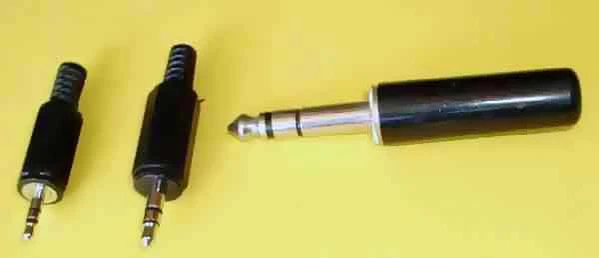

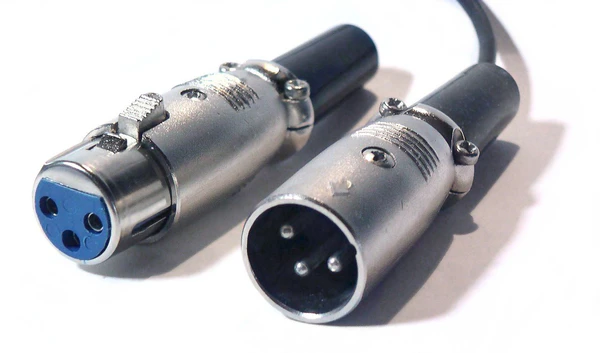

Симметричное подключение отличается от несимметричного наличием пары сигнальных проводов вместо одного в несимметричном. ^[2]В одном из сигнальных проводов передаётся оригинальный (неизмененный) сигнал, в другом — инвертированный (сдвинутый по фазе на 180°). Из-за использования двух идентичных проводов, расположенных в непосредственной близости друг от друга, воздействие внешних факторов на сигналы происходит практически одинаково. Впоследствии за счёт инвертирования полезного сигнала, перевернутого по фазе на 180°, он становится синфазным с полезным сигналом, приходящем изначально в фазе, а сигнал помехи, попавший на оба проводника синфазным, на одном из проводников становится противофазным, и за счет этого взаимоподавляется.

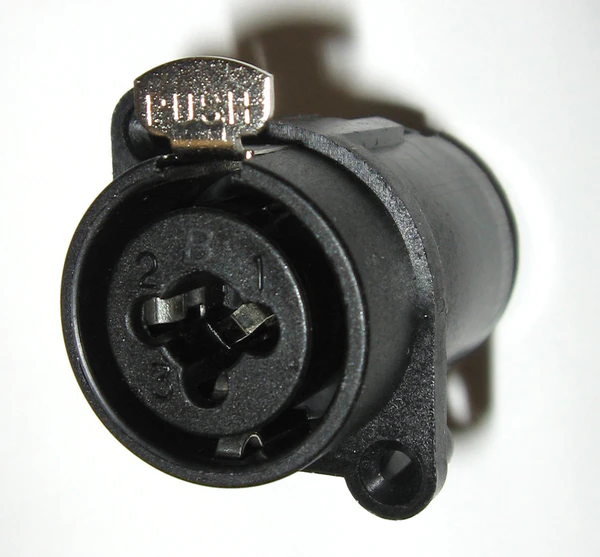

Реализация симметричного подключения может быть произведена как непосредственно в самом подключаемом оборудовании, так и отдельными аппаратами. Примером может быть большинство звукозаписывающего и обрабатывающего звук оборудования, в которых симметричное подключение является одним из стандартов. Для оборудования не имеющего симметричного подключения есть возможность использования устройств т.н. "прямого включения", в народе «дибоксов» (DI-box), и трансформаторов — специальных преобразователей сигнала из несимметричного в симметричный, и наоборот. Надо понимать, в зависимости от схематической реализации преобразования сами дистрибьюторы могут отличаться направленностью преобразования.

Иногда, обычно в бюджетном оборудовании, можно встретить так называемые "псевдо-реализации" симметричного подключения. Когда сам аппарат имеет возможность симметричного подключения, но внутри него не происходит полного преобразования. При таком соединении теряются практически все положительные качества симметричного соединения.
