Сепаратор магнитный барабанный

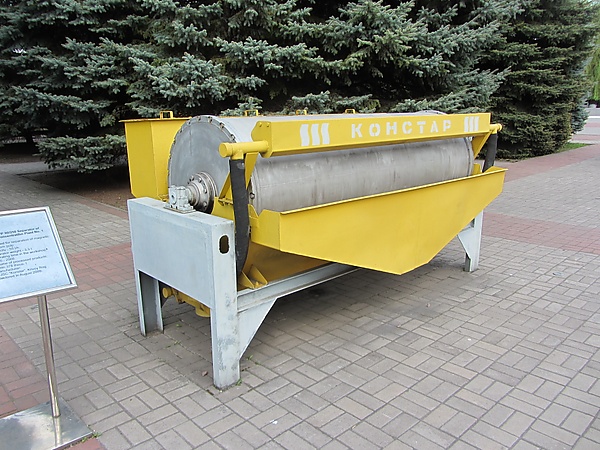

Сепаратор магнитный барабанный ПБМ-ПП 90-250 (Констар, Кривой Рог) в музее горной техники СевГОКа (Кривой Рог)

Технологическая линия мокрых магнитных сепараторов на обогатительной фабрике

Сепараторы магнитные барабанные — обогатительное оборудование с барабанной конструкцией транспортирующего рабочего органа, предназначенное для отделения магнитных минералов от пустой немагнитной породы с помощью притяжения частиц с повышенной магнитной восприимчивостью.

Характеристики

производительность — до 500 т/ч;
частота вращения барабана — до 100 об/мин;
крупность обогащаемой руды — до 50 мм;
напряженность магнитного поля — до 90 кА/м.

Применение

сухое обогащение крупнокусковой руды;
мокрое обогащение сильномагнитных руд.

Рабочие инструменты

барабан;
ванна;
приёмная коробка;
магнитная система;
привод барабана (электродвигатель, редуктор, зубчатая передача);
резинка для футеровки барабана.

Классификация

прямоточные магнитные сепараторы;
противоточные магнитные сепараторы;
полупротивоточные магнитные сепараторы.
