Связь напряжённости поля и разности потенциалов для однородного электростатического поля

Связь напряжённости по́ля и ра́зности потенциа́лов для одноро́дного электростати́ческого по́ля

Однородное электростатическое поле — это электрическое поле, в котором напряжённость ${\displaystyle {\vec {E}}}$ одинакова по величине и направлению во всех точках пространства. Такое поле обычно создаётся между двумя параллельными бесконечными проводящими пластинами с равными по величине и противоположными по знаку зарядами^[1].

Электрическое поле — особая форма материи, через которую осуществляется взаимодействие между электрически заряженными частицами. Главными характеристиками электрического поля являются:

• Напряжённость электрического поля (${\displaystyle {\vec {E}}}$) — векторная величина, которая показывает силу, действующую на единичный положительный заряд в данной точке поля:

${\displaystyle {\vec {E}}={\dfrac {\vec {F}}{q}}}$,

где ${\displaystyle {\vec {F}}}$ — сила, действующая на заряд ${\displaystyle q}$.

• Потенциал электрического поля (${\displaystyle \varphi }$) — скалярная величина, характеризующая энергетическое состояние поля в данной точке и равная потенциальной энергии единичного положительного заряда:

${\displaystyle \varphi ={\dfrac {W}{q}}}$,

где ${\displaystyle W}$ — потенциальная энергия заряда ${\displaystyle q}$ в данной точке.

Разность потенциалов между двумя точками A и B электрического поля определяется как разность потенциалов в этих точках:

${\displaystyle \Delta \varphi =\varphi _{B}-\varphi _{A}}$.

Работа электрического поля при перемещении заряда из точки A в точку B равна:

${\displaystyle A_{AB}=q(\varphi _{A}-\varphi _{B})=-q\Delta \varphi }$.

В однородном поле эта работа зависит только от разности потенциалов и не зависит от траектории перемещения заряда.

В электростатическом поле существует связь между напряжённостью поля и распределением потенциала. Для произвольного электрического поля эта связь выражается через градиент потенциала:

${\displaystyle {\vec {E}}=-{\vec {\nabla }}\varphi }$.

В случае однородного электростатического поля, где напряжённость постоянна, эта формула упрощается. Если выбрать направление оси координат вдоль линии напряжённости поля, то связь между напряжённостью и разностью потенциалов выражается как:

${\displaystyle E=-{\dfrac {\Delta \varphi }{\Delta x}}}$,

где ${\displaystyle \Delta x}$ — расстояние между двумя точками по указанному направлению.

Знак минус показывает, что напряжённость электрического поля направлена в сторону убывания потенциала.

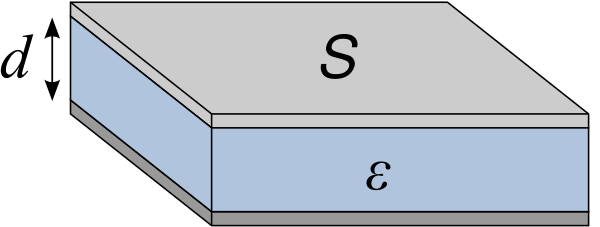

Рассмотрим плоский конденсатор, состоящий из двух параллельных пластин, между которыми создаётся однородное электрическое поле с напряжённостью ${\displaystyle E}$. Разность потенциалов между пластинами связана с напряжённостью поля и расстоянием ${\displaystyle d}$ между ними:

${\displaystyle \Delta \varphi =-Ed}$.

Если известно напряжение ${\displaystyle U}$ между пластинами, то напряжённость поля можно найти по формуле:

${\displaystyle E={\dfrac {U}{d}}}$.

• Напряжённость поля:

${\displaystyle E={\dfrac {U}{d}}}$.

• Разность потенциалов:

${\displaystyle \Delta U=\Delta Ed}$.

• Работа по перемещению заряда:

${\displaystyle A=qU=qEd}$.

Эти соотношения позволяют вычислять основные параметры однородного электростатического поля и движения зарядов в нём.

Связь между напряжённостью однородного электростатического поля и разностью потенциалов является фундаментальным принципом электростатики. Она позволяет понимать, как изменение потенциала по пространству определяет поведение электрического поля. Однородное поле служит простейшей моделью для изучения электрических явлений и широко используется в различных приборах и технологиях.
