Разъём Belling-Lee

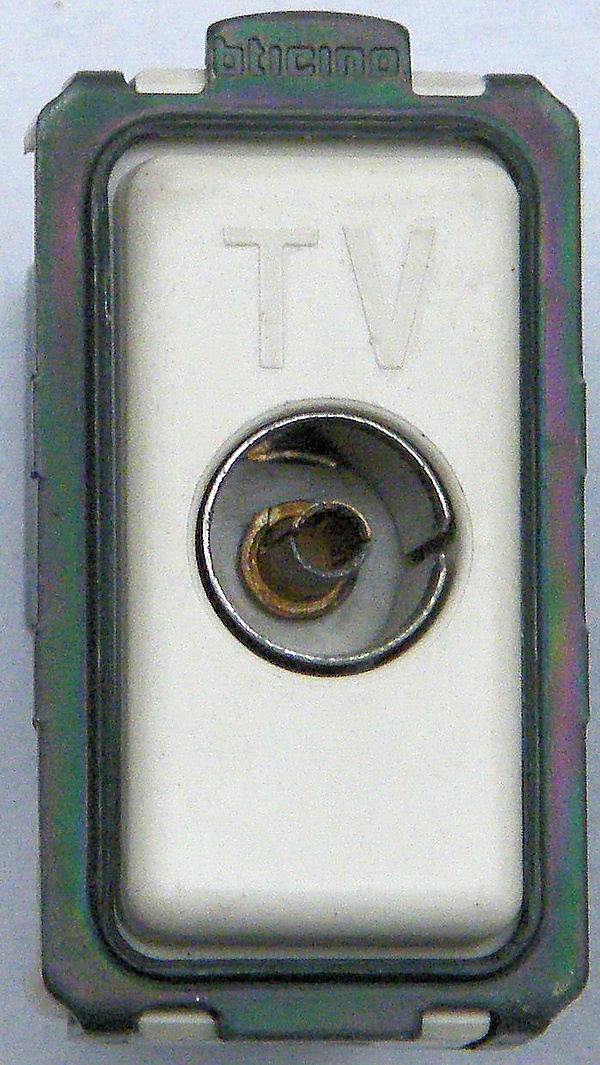

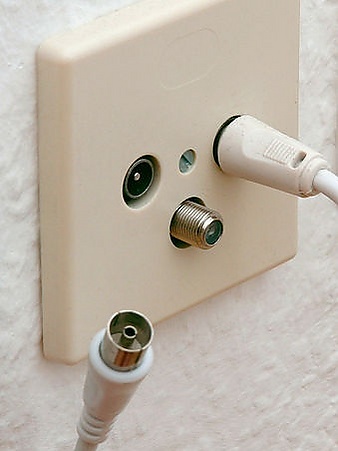

Разъём Belling-Lee (антенный разъём TV, разъём TV, разъём IEC 61169-2, англ. Belling-Lee connector) — коаксиальный разъём, предназначенный для передачи радиочастотных сигналов в сетях кабельного телевидения с импедансом 75 Ом. В наиболее распространённом смысле термин «антенный разъём TV» обозначает гнездовой разъём, обычно установленный на стене рядом с телевизором. Разъём IEC 61169-2 применяется для оборудования наземного, кабельного и, реже, спутникового телевидения. Встречается на телевизорах, видеомагнитофонах, DVD-рекордерах, телевизионных приставках или интернет-боксах с ТВ-тюнером, некоторых видеозахватных картах, преобразователях и адаптерах. Размеры разъёма практически не изменялись с момента его создания в начале 1920-х годов. Международный стандарт IEC (CEI) 61169-2 охватывает различные варианты разъёма: штекер, гнездо, панельный разъём, удлинитель, адаптер. Официальный внешний диаметр стандартизованного штекера составляет 9,52 мм. Постепенно заменяется разъёмом F по стандарту NF EN IEC 61169-24, который был изначально разработан в США компанией Jerrold Electronics в начале 1950-х годов, а затем получил распространение в кабельных сетях и спутниковом приёме.
Что важно знать
| Антенный разъём TV | |
|---|---|
| Дата начала вещания | 1978 |
| Основатель | IEC (CEI) |
История
Разъём был изобретён компанией Belling & Lee Ltd в Энфилде, Великобритания, начиная с 1922 года. Коаксиальный разъём CEI 61169-2 типа 9,52 получил своё название по внешнему диаметру штекера, который составляет ровно 9,525 мм. Во Франции и некоторых франкоязычных странах с 1930-х до конца 1980-х годов использовалась схожая, но устаревшая версия разъёма с диаметром 9 мм, до принятия международного стандарта IEC на 9,52 мм. На некоторых устройствах и телевизорах, выпущенных до 1985 года, может встречаться старая французская норма на 9 мм. Для совместимости с разъёмом 9,52 мм требуется адаптер[1].
Описание

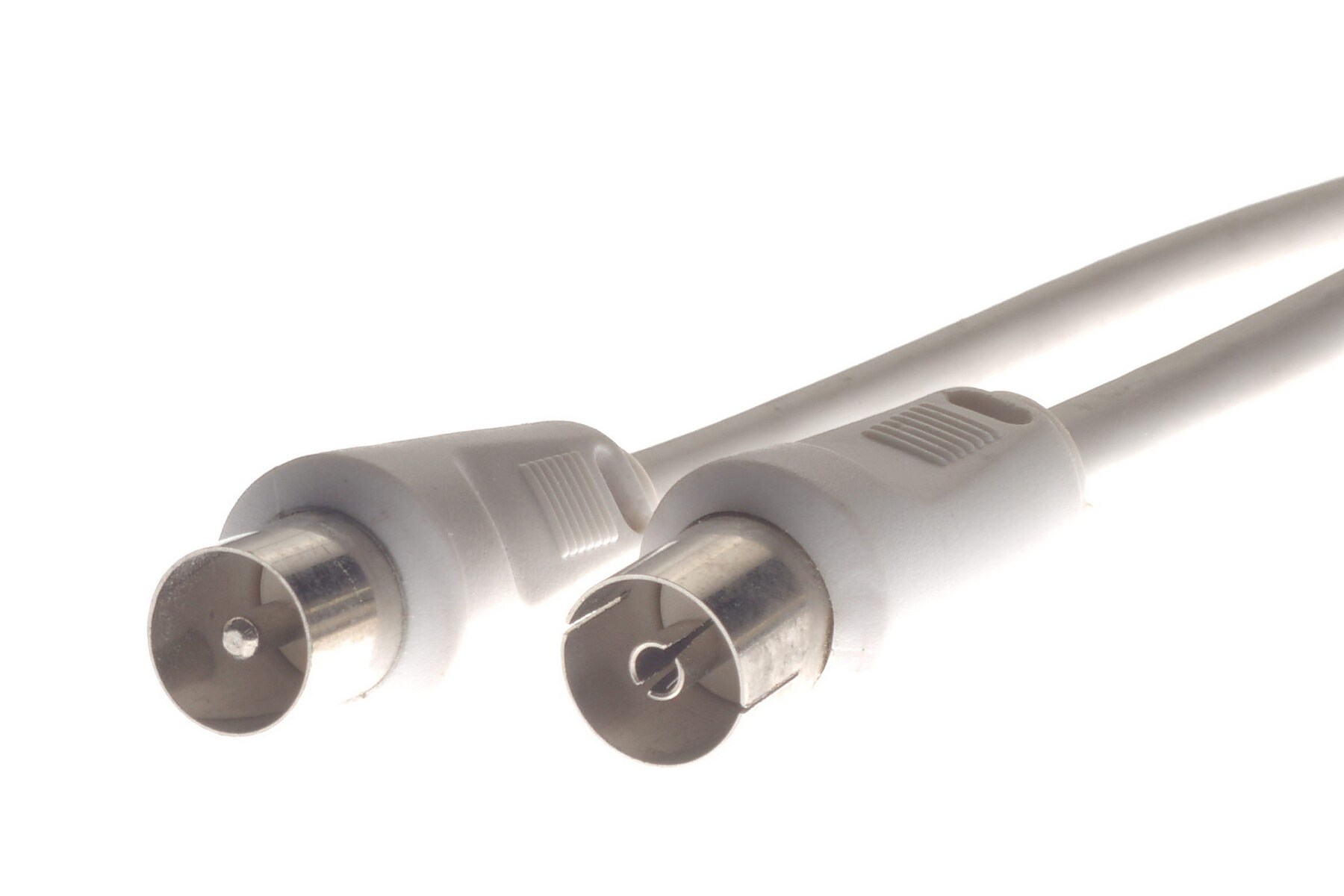

В наиболее распространённом исполнении разъёмы IEC 9,52 соединяются между собой простым вставлением одного в другой. Существует также вариант с резьбой, с шагом М14×1,1. Коаксиальный кабель, используемый с разъёмом IEC 9,52 мм, должен соответствовать стандарту. Для монтажа и крепления разъёма с кабелем применяются различные промышленные методы: обжим с помощью специального инструмента, винтовое соединение, пайка[2]. В отличие от разъёма F, разъём IEC обычно не фиксируется резьбовым соединением. Разъём обеспечивает согласование импеданса 75 Ом и сохраняет полосу пропускания в соответствующем радиочастотном диапазоне — от VHF диапазона I до UHF диапазона V[3].
Применение

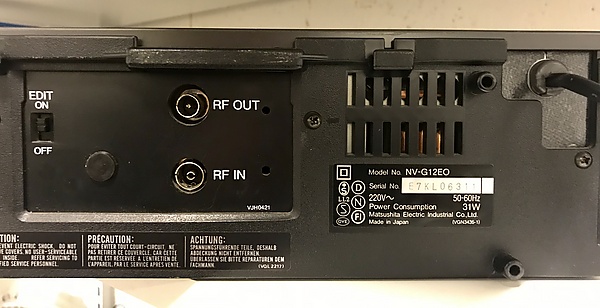

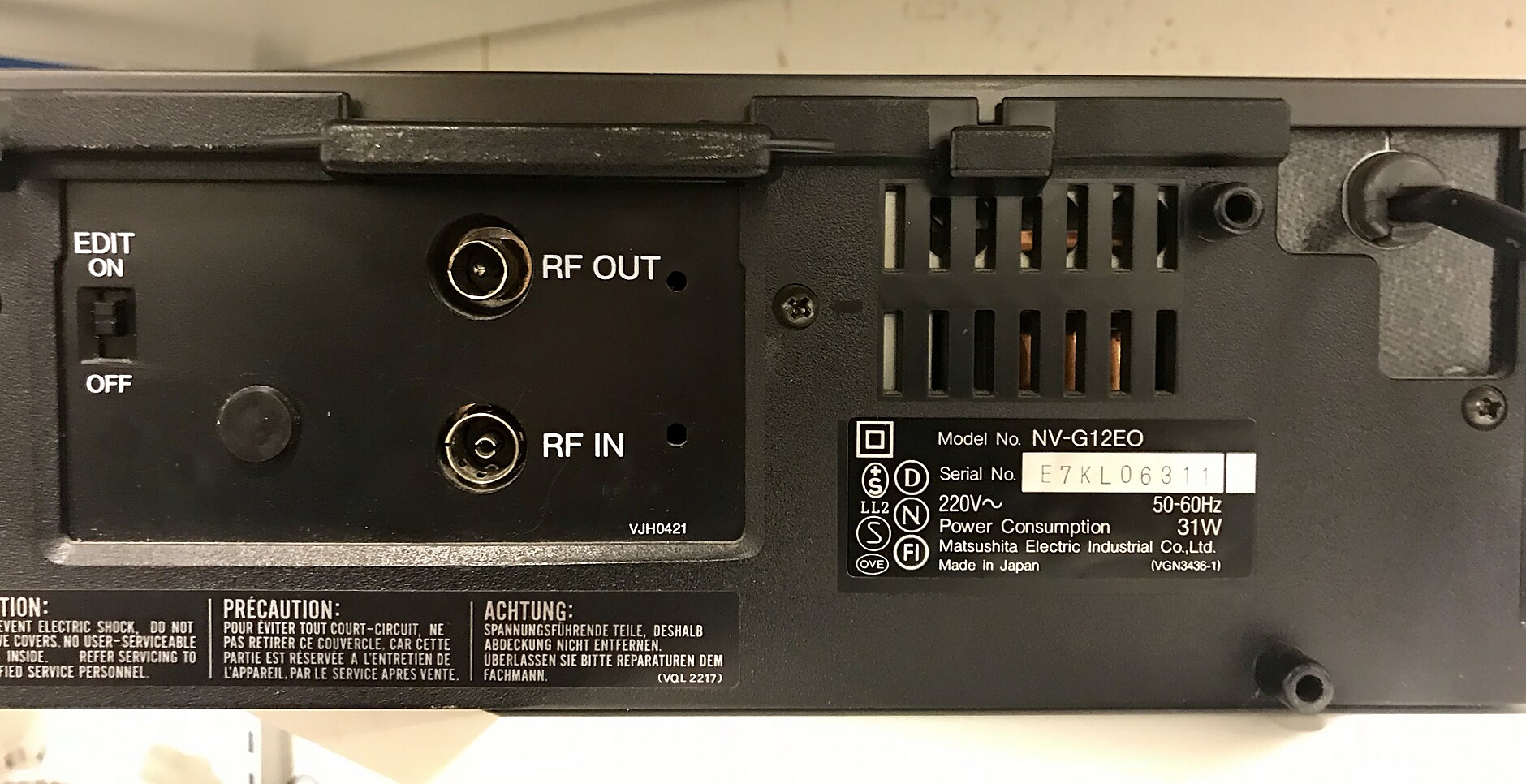

Этот разъём широко используется в области цифрового эфирного телевидения, кабельного телевидения и, реже, спутникового телевидения. Он встречается на телевизорах, адаптерах цифрового эфирного телевидения, видеомагнитофонах, DVD-рекордерах и интернет-боксах с ТВ-тюнером для приёма телевизионных сигналов[4].
Адаптеры

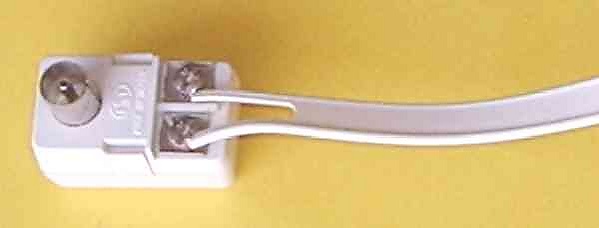

Существует несколько типов адаптеров и преобразователей форматов для различных применений[5]:
- адаптер гнездо-гнездо, например, для соединения двух кабелей или установки в настенные розетки,
- адаптер штекер-штекер, например, для короткого соединения диплексера и предусилителя,
- угловой адаптер штекер-гнездо для подключения под прямым углом,
- адаптер на другой стандарт, например, на разъём F,
- 75-омный штекер-терминатор («заглушка»), который при необходимости подключается к неиспользуемым разъёмам для сохранения импеданса цепи,
- адаптер штекер-гнездо для перехода со старого французского стандарта 9 мм на стандарт IEC 9,52 мм,
- разъём с изоляцией по току, позволяющий изолировать телевизор от напряжения, которое может присутствовать на разъёме старой коллективной антенны.
Некоторые телевизионные кабели стандарта IEC могут быть также оснащены другими разъёмами для адаптации установки, а также предлагаются решения для распределения сигналов DVB-T по домашней коаксиальной сети[6].
Этот формат заменяется разъёмом типа F по стандарту NF EN IEC 61169-24[7].
