Пламенно-ионизационный детектор
- Запрос ПИД перенаправляется сюда. ПИД-регулятору посвящена соответствующая статья
Пламенно-ионизационный детектор (ПИД) — детектор, используемый в газовой хроматографии, в основном, для обнаружения в газовых смесях органических соединений. Впервые создан в 1957 году в CSIRO, Мельбурн, Австралия.

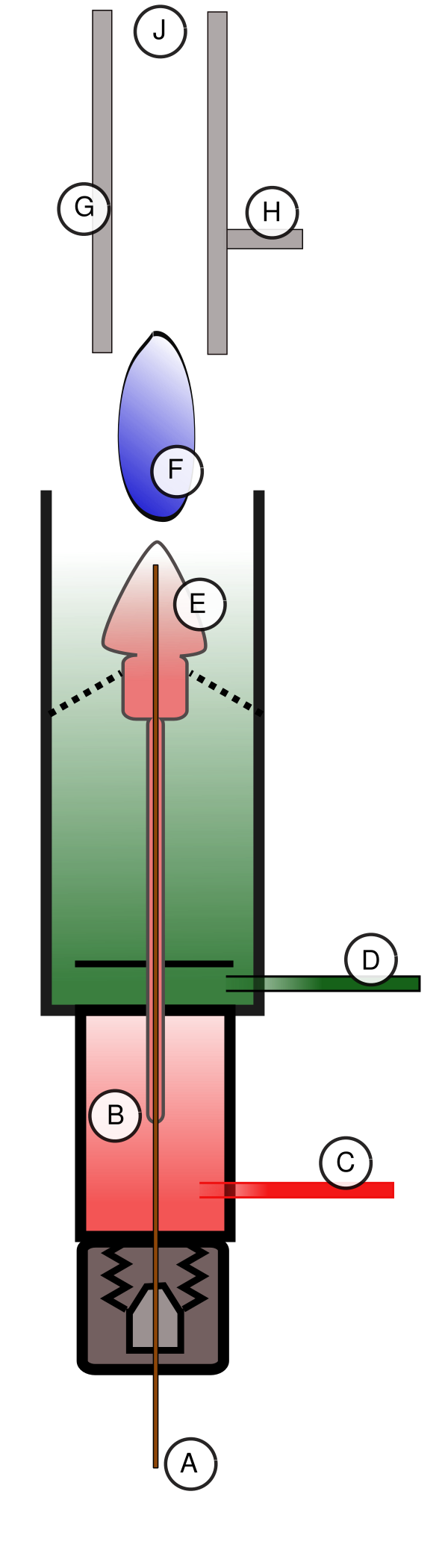

Схема работы
Газ A из колонки хроматографа поступает в ПИД.
В части B поддерживается высокая температура, для того чтобы смесь оставалась в газообразном состоянии.
Смешавшись с водородом С, газ поступает в форсунку горелки детектора Е, горение поддерживается за счёт поступления кислорода D. Пламя F ионизует газ, находящийся в пространстве между электродами G и H. Ионизованные частицы уменьшают сопротивление и резко усиливают электрический ток, который измеряется очень чувствительным амперметром. Продукты сгорания выходят через отверстие J.
В некоторых конструктивных вариантах ПИД вместо двух электродов (G и H) используется единый коллекторный электрод цилиндрической формы. Электрод имеет отрицательный потенциал относительно горелки (Е). Величина потенциала на коллекторном электроде составляет: − 220 Вольт. Отрицательный потенциал обусловливает притяжение положительных ионов гидроксония, образующихся в результате процесса CHO+ + H2O → CO + H3O+
Применение
От правильного выбора скорости потока всех используемых газов зависит стабильность и чувствительность ПИД (газ-носитель — 30—50 мл/мин, H2 — 30 мл/мин, воздух — 300—500 мл/мин). ПИД реагирует практически на все соединения. Исключение составляют H2, инертные газы, О2, N2, оксиды азота, серы, углерода, а также вода, так как эти вещества не ионизуются под действием пламени.
Литература
- Сиянова Нина Александровна. Применение метода газожидкостной хроматографии при санитарногигиенических исследованиях // Здоровье. Медицинская экология. Наука. — 2012. — № 3-4.
- М.Т. Дмитриев, Н.А. Китросский, Л.Г. Масленковский. ГАЗОХРОМАТОГРАФИЧЕСКОЕ ОПРЕДЕЛЕНИЕ ОКИСИ УГЛЕРОДА С ПЛАМЕННО-ИОНИЗАЦИОННЫМ ДЕТЕКТОРОМ В АТМОСФЕРНОМ ВОЗДУХЕ // Гигиена и санитария. — 1976. — № 9.
- Приміський В. П., Жужа А. В. ГЕНЕРАТОР ЧИСТОГО ВОДНЮ ДЛЯ ПОЛУМ`ЯНО-іОНіЗАЦіЙНИХ ГАЗОАНАЛіЗАТОРіВ // Восточно-Европейский журнал передовых технологий. — 2013. — № 5 (61).
- Демидова Юлия Валерьевна, Демидов Павел Александрович, Потехин Вячеслав Вячеславович. ИСПОЛЬЗОВАНИЕ ЭФФЕКТИВНОГО УГЛЕРОДНОГО ЧИСЛА В КОЛИЧЕСТВЕННОМ АНАЛИЗЕ АМИНОСПИРТОВ И ПОЛИАМИНОВ // Известия высших учебных заведений. Химия и химическая технология. — 2022. — № 5.
- Филиппова Алла Анатольевна, Сженова Татьяна Михайловна, Боков Дмитрий Олегович, Головина Наталия Владимировна, Гарнова Наталья Юрьевна, Доброхотов Денис Анатольевич. ОПРЕДЕЛЕНИЕ ГЕРАНИОЛА В ОБРАЗЦАХ СТОМАТОЛОГИЧЕСКОГО ГИДРОГЕЛЯ , СОДЕРЖАЩЕГО ЭФИРНОЕ МАСЛО ГЕРАНИ , МЕТОДОМ ГАЗОВОЙ ХРОМАТОГРАФИИ // Вестник Московского университета. Серия 2. Химия. — 2021. — № 3.
- Ю. С. Яшин, О. В. Напалкова, Н. A. Ревельский, Б. И. Зирко, П. П. Вулых, И. Н. Глазков. Идентификация компонентов сложных смесей углеводородов при использовании индексов удерживания и отношений сигналов фотоионизационного и пламенно-ионизационного детекторов // Вестник Московского университета. Серия 2. Химия. — 1998. — № 3.
