Перервинская ГЭС

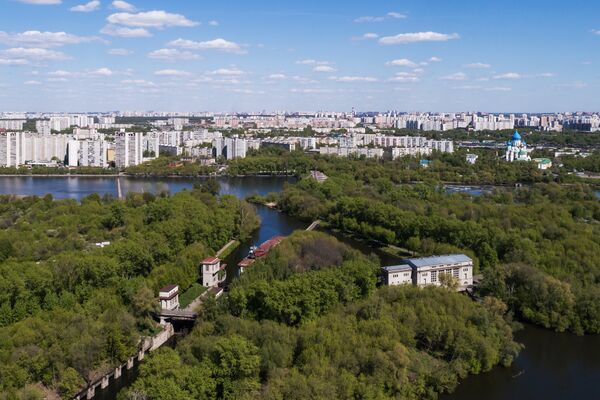

Перервинская ГЭС № 195— гидроэлектростанция на реке Москве в городе Москве, в районе Печатники. Входит в систему канала имени Москвы, одна из электростанций канала, является частью Перервинского гидроузла.
ГЭС построена по русловой схеме.
Состав сооружений ГЭС:
бетонная водосливная плотина длиной 164 м и наибольшей высотой 18,5 м;
однониточный однокамерный судоходный шлюз;
подводящий канал;
здание ГЭС закрытого типа;
отводящий канал.
ГЭС построена по русловой схеме.
Состав сооружений ГЭС:
- бетонная водосливная плотина длиной 164 м и наибольшей высотой 18,5 м;
- однониточный однокамерный судоходный шлюз;
- подводящий канал;
- здание ГЭС закрытого типа;
- отводящий канал.
Мощность ГЭС — 3,52 МВт[1], среднегодовая выработка — 9,45 млн кВт·ч.
Перервинский гидроузел обеспечивает судоходство по р. Москве.
ГЭС приплотинного типа с закрытым машинным залом, оснащена двумя поворотно-лопастными турбинами с фиксацией (заваркой) лопастей рабочих колес, диаметр рабочего колеса – 3,0 м, расчетный напор – 6,9 м, частота вращения – 125 об/мин, расход воды – 35 м3/с. Генераторы вертикальные, зонтичные, типа СВ-425/30-48, мощность 1760 кВт, напряжение 6,6 кВ.
С левой стороны ГЭС в русле р. Москвы имеется водосливная плотина № 40. Пролеты плотины в количестве 7 штук перекрыты сегментными затворами. В пролетах №№ 1, 2, 3, 4, 7 установлены сдвоенные затворы, в пролетах № 5 и № 6 – одинарные. Суммарная пропускная способность плотины при нормальном уровне верхнего бьефа составляет 2100 м3/с.
Для маневрирования затворами плотины служат стационарные цепные механизмы грузоподъемностью: для верхних затворов – 20 тонн, для основных затворов – 80 тонн. Для монтажа и ремонта агрегатов в машинном зале имеется кран грузоподъемностью 25 тонн.
Передача выработанной генераторами электроэнергии в энергосистему осуществляется на напряжении 6,6 кВ по кабельным линиям через ЗРУ-6 кВ.
Входит в состав ФГУП «Канал имени Москвы»
При строительстве ГЭС была разобрана старая деревянная Перервинская плотина, построенная в 1870-х гг.
Общие сведения
Что важно знать
| Перервинская ГЭС | |
|---|---|
| Страна |
 Россия |
| Река | Москва |
| Каскад | кан. им. Москвы |
| Собственник | Канал имени Москвы |
| Статус | действующая |
| Год начала строительства | 1932 |
| Основные характеристики | |
| Годовая выработка электроэнергии, млн кВт⋅ч | 9,45 |
| Разновидность электростанции | плотинно-русловая |
| Расчётный напор, м | 4,0 |
| Электрическая мощность, МВт | 3,52 |
| Характеристики оборудования | |
| Тип турбин | поворотно-лопастные |
| Количество и марка турбин | 2хК-70 (ВПЛ-300) |
| Расход через турбины, м³/с | 2х35 |
| Количество и марка генераторов | 2хСВ 425/30-48 |
| Мощность генераторов, МВт | 2х1,76 |
| Основные сооружения | |
| Тип плотины | водосливная бетонная |
| Высота плотины, м | 18,5 |
| Длина плотины, м | 164 |
| Шлюз | однониточный однокамерный |
| РУ | ЗРУ 6 кВ |
