Оптический прицел ОП
Оптический прицел ОП — семейство оптических прицелов СССР используемых для стрельбы артиллерийских орудий прямой наводкой.
Имели множество модификаций под разные орудия и условия использования.
Также вид модификации определяет принадлежность прицела к той или иной артиллерийской системе (пушки типа Т-12, Д-30, Д-48, Д-20, Д-74, Д-44, СД-57, БС-3 и др.) и годом выпуска.
Модификации прицелов ОП
Оптический прицел ОП1-7 предназначен для наводки 85-мм дивизионной пушки Д-44 в цель при стрельбе прямой наводкой.
Оптическая характеристика прицела ОП1-7:
Увеличение. . . . 3,5х
Поле зрения . . . 14°
Диаметр выходного зрачка . . . 4,5 мм
Удаление выходного зрачка . . . 24 мм[1]
Оптический прицел ОП2-7 предназначен для стрельбы прямой наводкой из 85-мм дивизионной пушки Д-44.
Оптическая характеристика прицела ОП2-7:
Увеличение. . . . 5,5х
Поле зрения . . . 11°
Диаметр выходного зрачка . . . 5,5 мм
Удаление выходного зрачка . . . 24,5 мм
Наибольшая возможная величина регулировки прицела по направлению, по высоте . . . ±10 делений угломера[1]
Оптический прицел ОП2-50 предназначен для ведения прицельной стрельбы прямой наводкой из 57-мм противотанковой пушки Ч-51М (Ч-51), установленной на авиадесантную артиллерийскую самоходную установку АСУ-57.
Оптическая характеристика прицела ОП2-50:
Увеличение. . . . 5,5х
Поле зрения . . . 11°
Диаметр выходного зрачка . . . 5,5 мм
Удаление выходного зрачка . . . 24,5 мм[2]

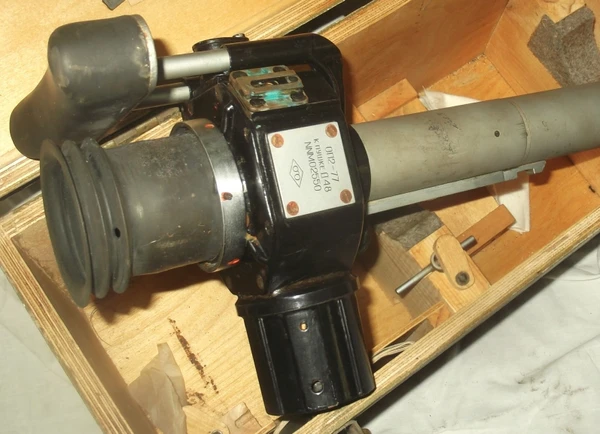

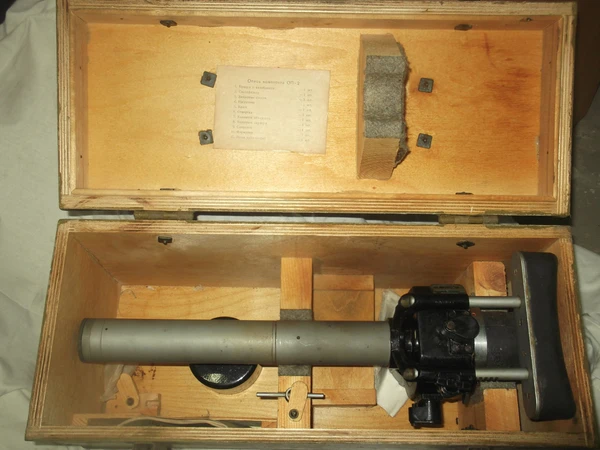

Оптический прицел ОП2-77 предназначен для прицеливания при стрельбе прямой наводкой из 85-мм противотанковой пушки Д-48.
Оптическая характеристика прицела ОП2-7:
Увеличение. . . . 5,5х
Поле зрения . . . 11°
Диаметр выходного зрачка . . . 5,5 мм
Удаление выходного зрачка . . . 24,5 мм
Наибольшая возможная величина регулировки прицела по направлению, по высоте . . . ±10 делений угломера[3]

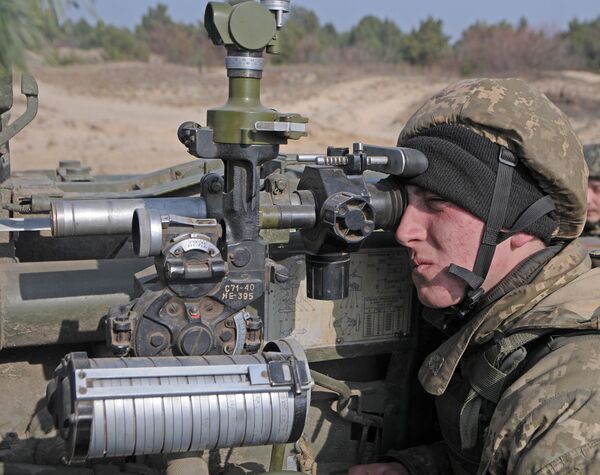

-07.jpg)
Оптический прицел ОП4-7 предназначен для стрельбы прямой наводкой из 85-мм дивизионной пушки Д-44.
Оптическая характеристика прицела ОП4-7:
Увеличение. . . . 5,5х
Поле зрения . . . 11°
Диаметр выходного зрачка . . . 5,5 мм
Удаление выходного зрачка . . . 24,5 мм
Наибольшая возможная величина регулировки прицела по направлению, по высоте . . . ±8 делений угломера[4]
Увеличение. . . . 6х
Наибольшая возможная величина регулировки прицела по направлению, по высоте . . . ±22 делений угломера[6]
