Метательные заряды калибра 155 мм

В современных артиллерийских орудиях калибра 155мм применяется раздельное безгильзовое заряжание, то есть снаряд и метательный заряд (МЗ), состоящий из сборки картузов либо стандартных модулей, заряжаются раздельно.

Соответственно метательные заряды для калибра 155мм делятся на картузные и модульные.

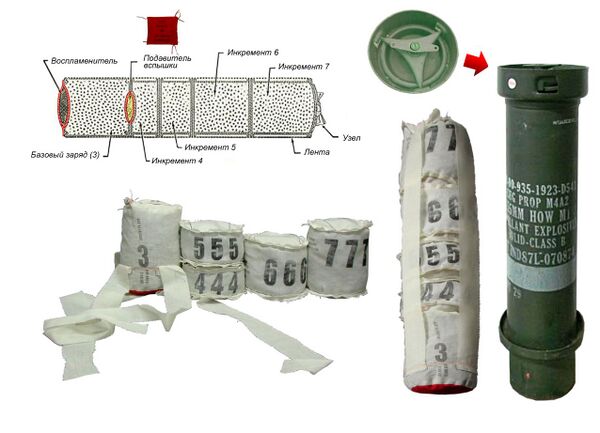

В этих зарядах порох находится в сгорающих хлопчатобумажных мешках-картузах, каждый из которых имеет свой номер. Несколько картузов, связанных вместе, образуют метательный заряд.

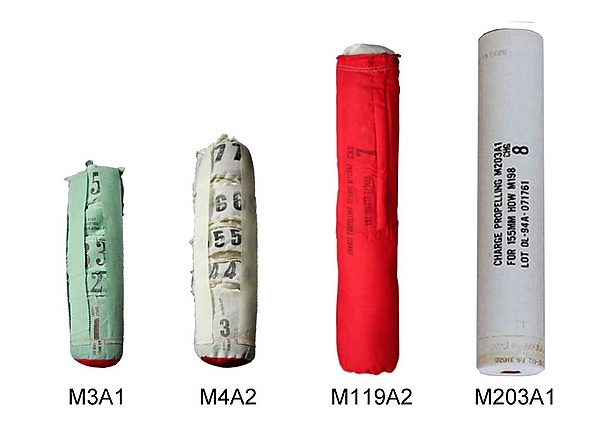

Существуют следующие типы МЗ:

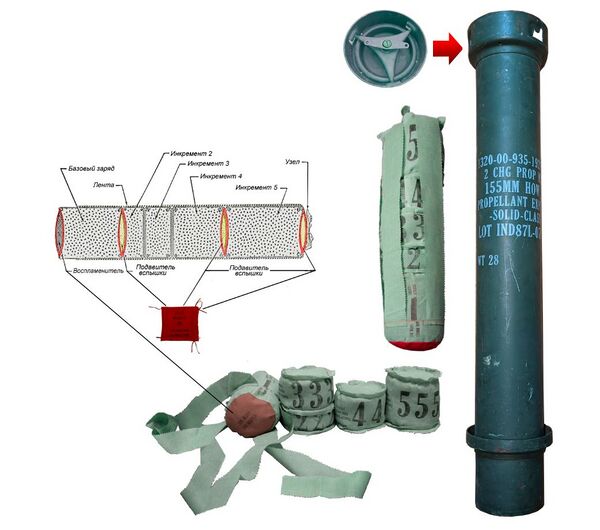

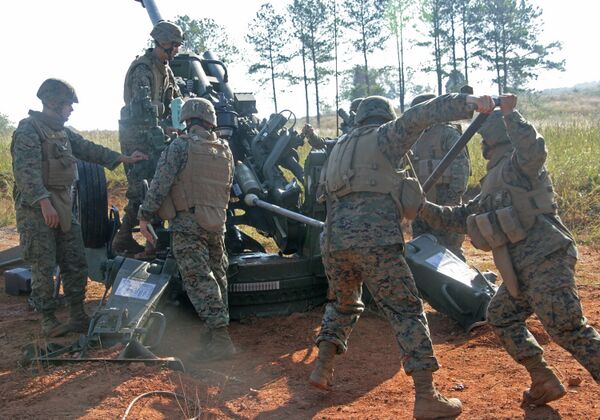

Применение войсками США заряда M3A1 и снаряда M107 при стрельбе из гаубицы M777 на учениях в 2008 году.

M119, M119A1

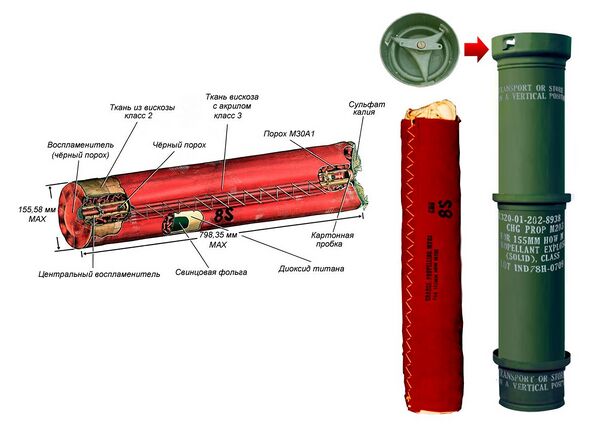

M119 "белый мешок" (англ: white bag) унитарный единый метательный заряд зоны 8. Имеет перфорированную центральную трубку воспламенителя, проходящую по продольной оси заряда, Передний конец заряда имеет вкладыш из свинцовой фольги, так же к переднему концу заряда пришит мешочек с пламегасителем - сульфатом калия. M119 Не совместим с активно-реактивными снарядами из-за конструкции пламегасителя. M119A1 точно такой же, как M119, за исключением кольцевого пламегасителя, пришитого к переднему концу. Такая конструкция пламегасителя исключает воспламенение ракетного двигателя активно-реактивного снаряда.^[4] Матерчатая оболочка зарядов M119 и M119A1 имела шнуровку по всей длине. Шнуровка необходима для обеспечения жёсткости и структурной стабильности собранного заряда. Дальнейшим развитием конструкции зарядов M119 и M119A1 является заряд М203.

Производство[править | править код]

В США заряды M119 и M119A1 производились на Армейском Заводе Боеприпасов в Индиане. В настоящее время производство свёрнуто. В других странах M119A1 продолжает производиться. Например, в Южной Корее заряд производит Hanwha Corporation под наименованием KМ119A1 ^[3]^[5]

Недостатком картузных метательных зарядов является то, что при стрельбе на дальности, меньше максимальной для данного заряда, заряд, находящийся в мешках, необходимо уменьшать вручную, а неиспользованный порох впоследствии сжигать.^[9]

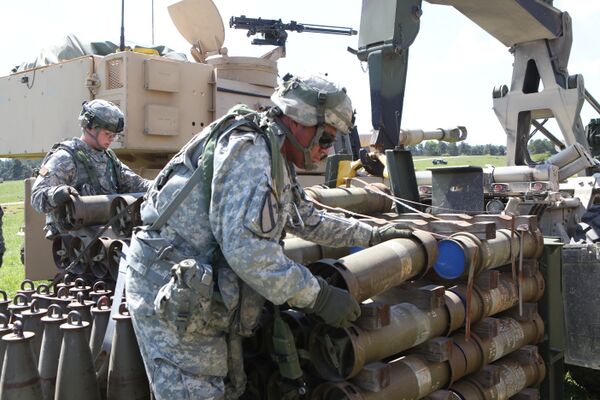

Конструктивно модульный метательный заряд (ММЗ) представляет собой сгорающую гильзу на нитроцеллюлозной основе, закрывающуюся крышкой из того же материала, что и корпус. В гильзу вставляется трубка с боковыми отверстиями, так же выполненная из сгорающего материала. Внутренняя полость гильзы заполнена порохом.

Воспламенитель (например - дымный ружейный порох), размещается внутри трубки и в боковых углублениях с торцов гильзы. Центральная часть торцов закрыта дисками, изготовленными из майлара. Расположение воспламенителя с обоих торцов гильзы позволяет воспламенять заряд с любой стороны. Большая площадь торцевых воспламенителей обеспечивает надёжное воспламенение в том числе, и с помощью перспективной лазерной системы воспламенения.

Применение модульных метательных зарядов обеспечивает безотходное использование пороха, а также позволяет полностью автоматизировать процесс заряжания и добиться большей скорострельности.

Модульные метательные заряды производства США

М231

Цвет гильзы - зеленый. Масса 1,93 кг, Размеры: диаметр - 154,9 мм, длина - 153,7 мм. Заряды М231 предназначены для стрельбы на малые дальности - зоны 1 и 2. Применение одного или двух модульных зарядов М231 позволяет стрелять на дальности от 3 до 12 км.

М232,М232А1

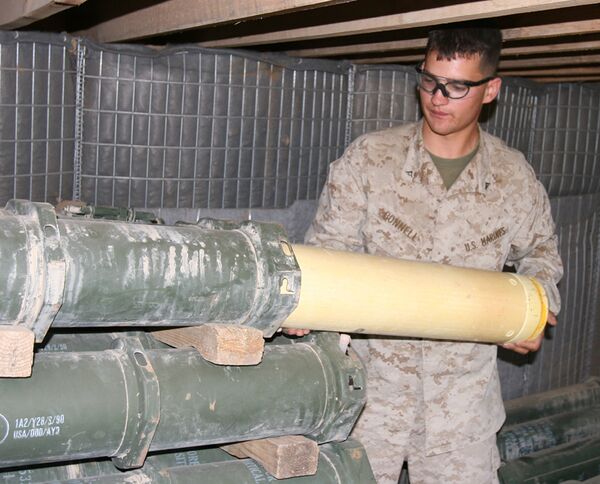

Цвет гильзы - бежевый. Масса 2,65 кг. Размеры: диаметр - 152,4 мм, длина - 156 мм. Заряды М232 предназначены для стрельбы на большие дальности - зоны 3,4,5 и 6. При стрельбе тремя, четырьмя или пятью зарядами М232 дальность стрельбы может изменяться в пределах от 8 до 30 км в зависимости от типа, массы и конструкции снаряда.^[9] Заряд М232 оптимизирован для систем с длиной ствола 52 калибров, а М232А1 - для систем с длиной ствола 39 калибров.

Модульные метательные заряды производства Германии

DM82

Цвет гильзы - зеленый. Заряды DM82 предназначены для стрельбы на малые дальности - зоны 1 и 2. Применение одного или двух модульных зарядов М231 позволяет стрелять на дальности от 3 до 13 км.

DM72

Цвет гильзы - белый. Заряды DM72 предназначены для стрельбы на большие дальности - зоны 3,4,5 и 6. При стрельбе тремя, четырьмя или пятью зарядами М232 дальность стрельбы может изменяться в пределах от 8 до 40 b более км в зависимости от типа, массы и конструкции снаряда.^[10]

DM92

Модуль, аналогичный DM72, с расширенным температурным диапазоном применения.

Модульные метательные заряды производства Франции

ВСМ - аналог DM82
ТСМ - аналог DM92^[9]
