Медицинские иглы

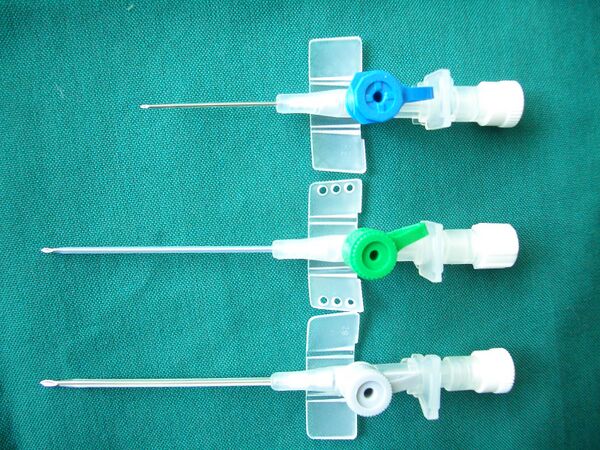

В медицине используются два основных типа игл — полые (для инъекций с помощью шприцев, отбора/переноса проб, образцов, установки внутривенных катетеров) и хирургические (для наложения швов).

Также применяется отдельный класс двусторонней иглы для вакуумного забора крови, которая представляет собой специальную стерильную иглу с заточкой с обоих концов, для использования с многоразовым иглодержателем. Одна часть иглы предназначена для введения в вену пациента, другая — закрытая мягким резиновым клапаном, обращенным к пробирке для того, чтобы проколоть резиновую часть пробки пробирки. Резиновый клапан сохраняет герметичность системы во время смены пробирок при заборе образцов крови в несколько пробирок.[1]

Полые иглы

Тип острия

Тип острия Примечание
AS особый конический тип острия иглы; предназначен для многократного введения проб; используется только со шприцами для автоматических пробоотборников
2 острие, скошенное под углом 10—12°, не вырезает «керна» при прокалывании септы; оптимальны иглы калибров 26s—22s
3 тупоконечное острие иглы для использования с инжекторами жидкостных хроматографов и для отбора и переноса образцов
4 скошенное на 10—12° острие иглы; рекомендовано для биологии и медицины; на заказ возможна поставка особых типов острия, например, со скосом 45°
5 коническое острие с боковым отверстием для прокалывания септ, тонких винилов и пластиков без образования «керна»; минимизирует повреждение септ

Характеристики калибров игл одноразового применения

undefined
undefined

Характеристики калибров игл[2]:

Калибр Внешний диаметр, мм Внутренний диаметр, мм Толщина стенки, мм Объём, µL/см
34 0,18 0,08 0,05
33 0,21 0,11 0,05 0,10
32 0,24 0,11 0,05 0,10
31 0,26 0,13 0,06 0,13
30 0,31 0,16 0,08 0,20
28 0,36 0,18 0,09 0,25
27 0,41 0,21 0,10 0,35
26s 0,47 0,13 0,18 0,13
26 0,46 0,26 0,10 0,53
25 0,51 0,26 0,13 0,53
24 0,57 0,31 0,13 0,75
23 0,64 0,34 0,15 0,91
22s 0,72 0,15 0,28 0,18
22 0,72 0,41 0,15 1,32
21 0,82 0,51 0,15 2,04
20 0,91 0,60 0,15 2,83
19 1,07 0,69 0,19
18 1,27 0,84 0,22 5,54
17 1,47 1,07 0,20 8,99
16 1,65 1,19 0,23 11,12
15 1,83 1,37 0,23
14 2,11 1,60 0,25 20,11
13 2,41 1,80 0,31 25,45
12 2,77 2,16 0,31 36,64
11 3,05 2,39 0,33 44,86
10 3,40 2,69 0,36 56,83

Характеристики калибров игл многоразового применения[3]

Наружный диаметр трубки, мм Внутренний диаметр, мм Толщина стенки, мм
0,40 0,10—0,14 0,10—0,15
0,50 0,20—0,24 0,13—0,15
0,60 0,28 0,16
0,70 0,38 0,16
0,80 0,46 0,17
0,90 0,56 0,17
1,00 0,66 0,17
1,10 0,66 0,22
1,20 0,76 0,22
1,40 0,86 0,27
1,60 1,06 0,27
1,80 1,26 0,27
2,00 1,38 0,31
2,20 1,58 0,31
2,50 1,84 0,33

Материалы для полых игл

Обозначение в ИСО/ТО 15510 и ЕН 10088-1 Номер строки в таблицах 1 и 2 ИСО/ТО 15510 Соответствующий тип в ИСО 9626 и ИСО 683-13
X2CrNi 18-9 1 10
X5CrNi 18-9 6 11
X6CrNiNb 18-10 17 16
X5CrNiMo 17-12-2 26 20
X6CrNiMoTi 17-12-2 28 21
X6CrNiMoNb 17-12-2 29 23

Галерея

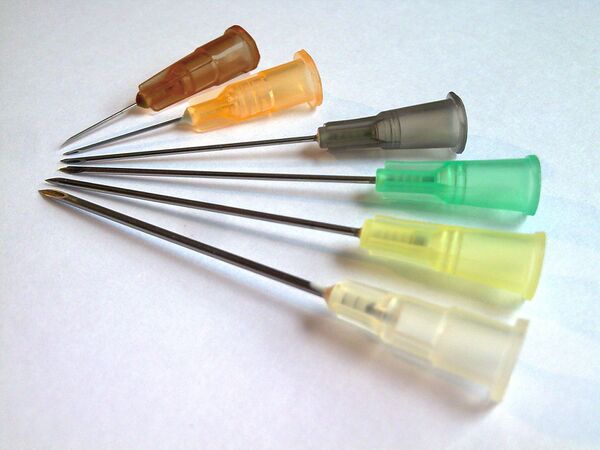

Одноразовые иглы для инъекции разных размеров с пластиковыми головками (канюлями)

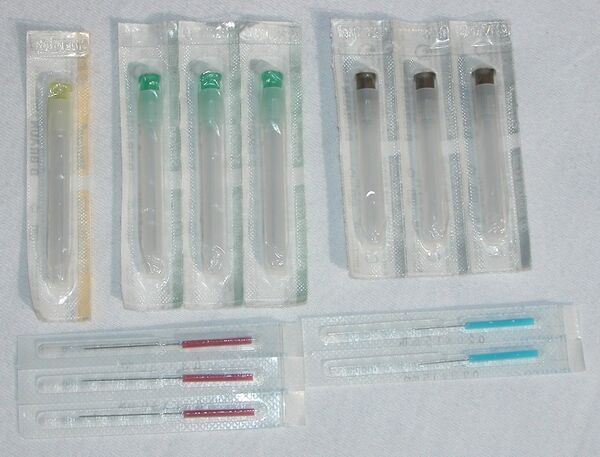

Одноразовые иглы для инъекции в колпачках и для акупунктуры (снизу) в стерильных упаковках

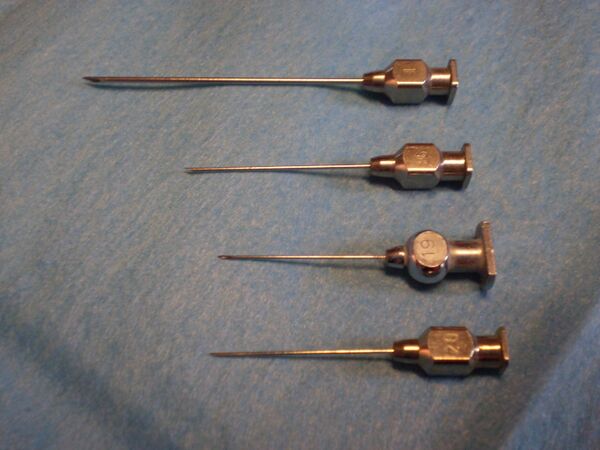

Многоразовые иглы с головками типа «Рекорд»
Разная форма заточки полых игл

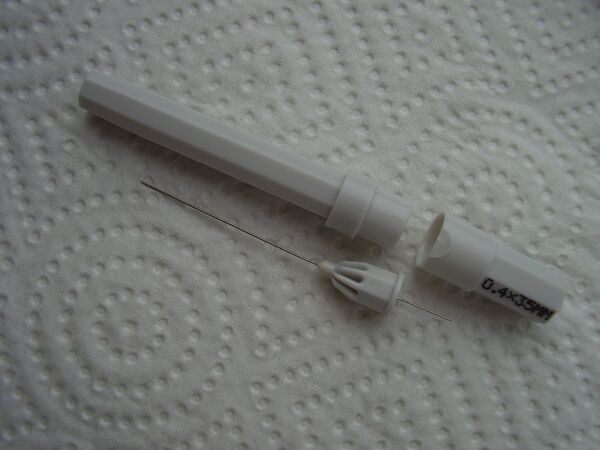

Одноразовая инъекционная игла с футляром стоматологическая

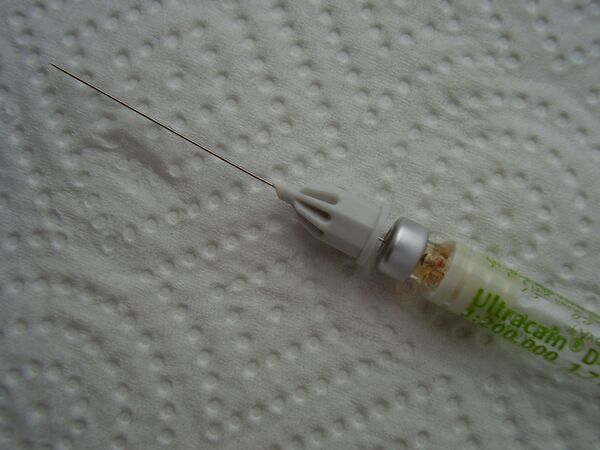

Стоматологическая игла вставленная в резиновую пробку сменного картриджжа карпульного шприца
