Марка (нивелирная)

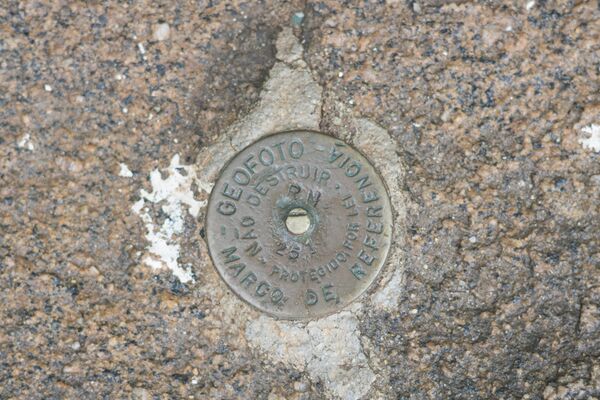

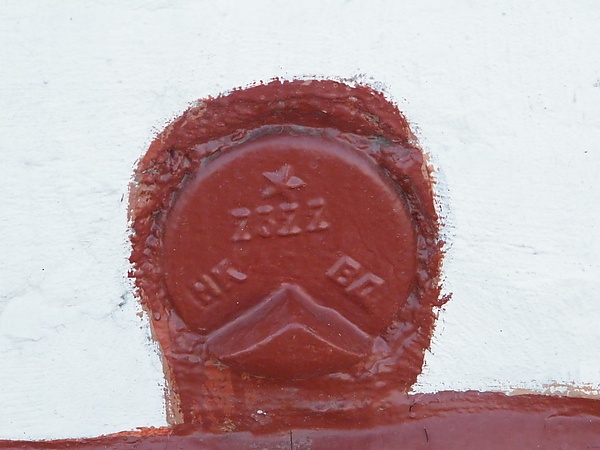

Марка нивелирная — пункт нивелирной сети, служащий для закрепления точки, высота которой над уровнем моря определена путём нивелирования. Марка представляет собой литой металлический диск диаметром от 8 до 10 сантиметров, вмонтированный в стену постоянного (обычно каменного) здания или моста. В центре диска расположено отверстие диаметром около 2 мм, которое и определяет положение марки. На марке отливается её номер, а также название организации, проведшей нивелирные работы.
В отличие от репера, марка может быть деформационной.
В Российской Федерации высота отверстия в центре нивелирной марки определяется относительно нуля Кронштадтского футштока и приводится в соответствующих каталогах[1].
Нивелирная марка может быть установлена в реперной точке или использоваться в качестве деформационной марки.
Деформационная марка, осадочная деформационная нивелирная марка — нивелирная марка, закрепленная на части конструкции сооружения (фундамент, колонна, стена) с целью контроля осадочных процессов при строительстве и эксплуатации здания или сооружения[2] .
История

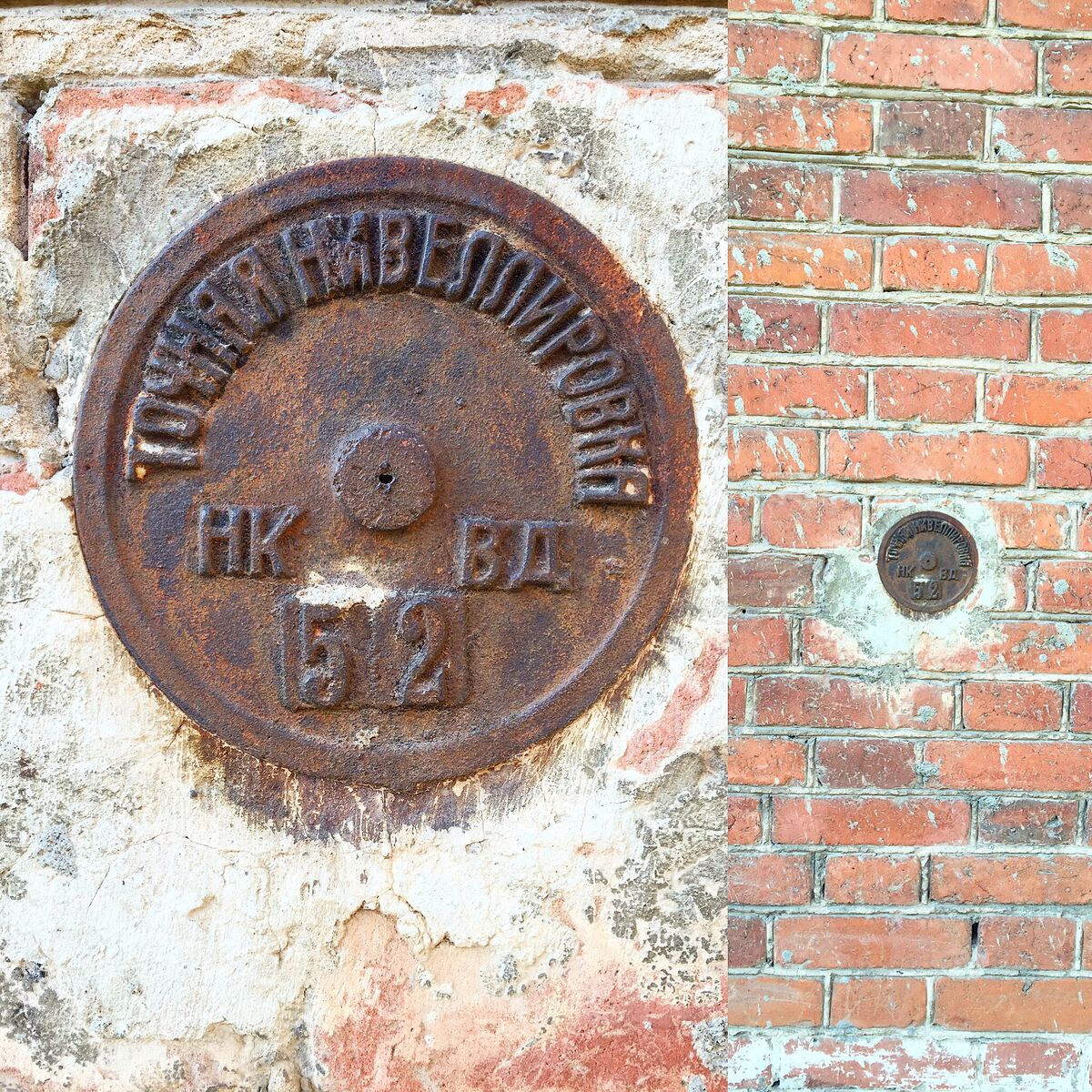

Главное управление государственной съёмки и картографии НКВД СССР передано в состав НКВД СССР 15 июня 1935 года. Постановлением СНК СССР № 1196 в 1938 году выделено из НКВД. На зданиях можно встретить нивелирные марки с аббревиатурой "НКВД" - см. фото.
В 1864 году на первой геодезической конференции, прошедшей в Берлине, было признано целесообразным выполнять геометрическое нивелирование по железным дорогам для точного определения разностей уровней морей[3].
Первые нивелирные работы в России начали проводиться в 1871 году, тогда же было решено устанавливать нивелирные марки, представлявшие собой плоские чугунные диски, силами Военно-топографического отдела Главного штаба. А геометрическое нивелирование горизонтальным лучом русские инженеры стали проводить только в 1873 году[3].
Нивелирные работы в Москве начались в 1874 году, и в 1877 году были установлены первые нивелирные марки на московских зданиях. Эти марки были треугольной формы, выполнены из чугуна, посередине их была горизонтальная борозда, указывающая уровень[4].
На основе материалов топографической съемки 1874–1877 годов был создан Нивелирный план города Москвы 1888 года — первая топографическая карта Москвы c рельефом[4].
С 1870-х до 1932 года были использованы следующие виды нивелирных марок[3]:
- нивелирная марка Главного штаба с номером и годом или с годом без номера;
- нивелирная марка Генерального штаба с годом без номера;
- нивелирная марка с надписью «Омскаго топографическаго отдела»;
- нивелирная марка с надписью «Нивеллировка геологическаго комитета» без года и без номера;
- нивелирная марка КВТ:
- в дореформенной орфографии с годом без номера;
- в современной орфографии без номера и без года;
- нивелирная марка ВГУ с номером и годом или с номером без года;
- нивелирная марка ВТУ с номером без года;
- нивелирная марка стенного репера ГГК с номером;
- нивелирная марка ГГК ВСНХ с номером без года;
- нивелирная марка ГГУ НКТП с номером без года;
- нивелирная марка стенного репера ГГУ с номером без года;

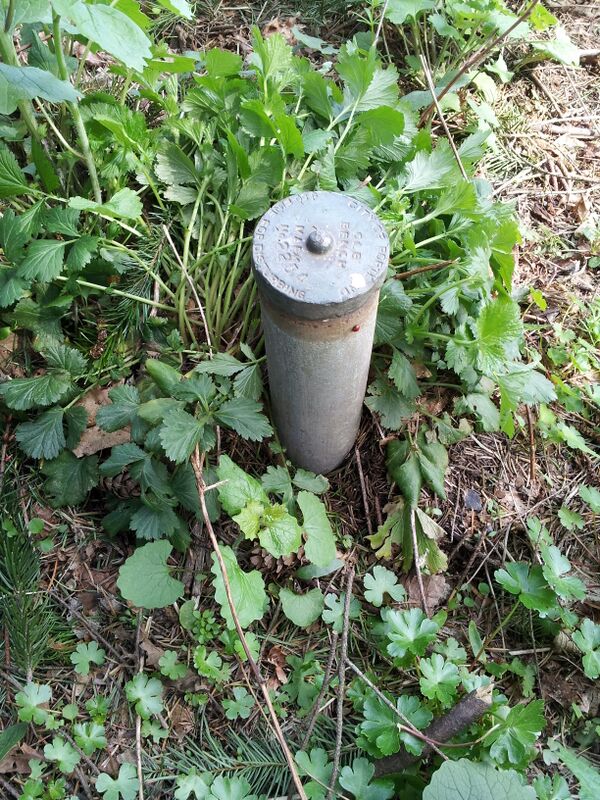

- грунтовые реперы с нивелирными марками ГГК и ГГУ.
Кроме соответствующей государственной службы около 3000 нивелирных марок были установлены разными организациями Российской Империи: Министерство путей сообщения, Министерство торговли и промышленности, Министерство земледелия и государственных имуществ, Отдел земельных улучшений, Гимеслужба, Главное управление морей и порта, Управление закубанских плавень[3].
Кроме того, различные изыскательские партии устанавливали реперы с нивелирными марками с маркировкой «ИП» и без маркировки; нивелирные марки были также на реперах водомерных постов на чугунных сваях[3].
Главное управление государственной съёмки и картографии было передано в состав НКВД СССР 15 июня 1935 года, затем в 1938 году Постановлением СНК СССР № 1196 в 1938 году выведено из НКВД.
На зданиях в России можно встретить нивелирные марки с аббревиатурой "НКВД", установленные в 1935—1938 годах.
Конструкция

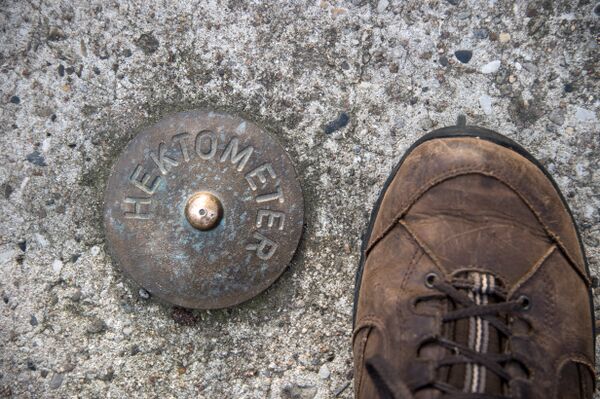

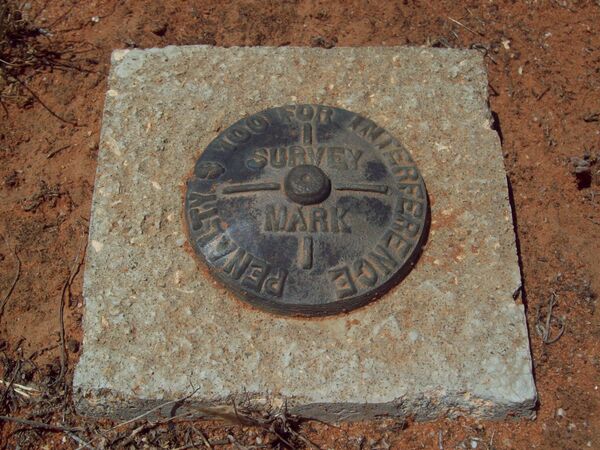

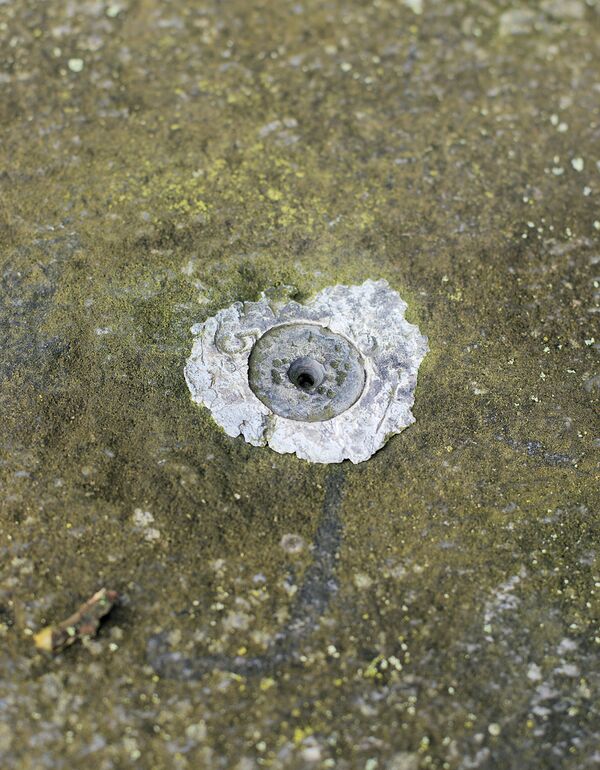

По центру нивелирной марки обычно расположена выступающая полусфера и отверстие, служащие для упрощения установки тахеометра, теодолита, нивелира или геодезической рейки[5].
