Концевой эффектор

В области роботизированных захватов выделяют четыре основные категории^[3][4]:

• Импактные (ударные): челюсти или клешни, которые физически захватывают объект посредством прямого воздействия для его перемещения или переориентации. Их можно использовать в различных сферах и для манипуляций с любыми типами предметов. Захват и транспортировка не требуют сложного программного управления, что снижает общую стоимость системы.
• Ингрессивные (проникающие): штифты, иглы или другие зацепы, физически проникающие в поверхность объекта. Применяются при работе с текстилем, углеродными и стеклянными волокнами, где обычный захват невозможен или неэффективен. Данный тип требует значительных инженерных затрат, но позволяет повысить производительность в трудоёмких отраслях.
• Астриктивные (притягивающие): вакуумные, магнитные или электроадгезионные захваты, использующие силу притяжения для фиксации объекта. Применяются для работы с изделиями, имеющими чувствительные поверхности (краска, упаковки), а также с мебелью, мелкими деталями и другими предметами, требующими аккуратного обращения.
• Контигуративные (соприкасающиеся): захваты, использующие клей, замораживание или эффект поверхностного натяжения для создания адгезии. Находят применение в пищевой^[5] и текстильной промышленности.

Эти категории отражают физические принципы, с помощью которых достигается надёжный контакт между захватом и объектом манипулирования^[6].

В промышленности используются механические, вакуумные, магнитные захваты, а также сервоприводы.

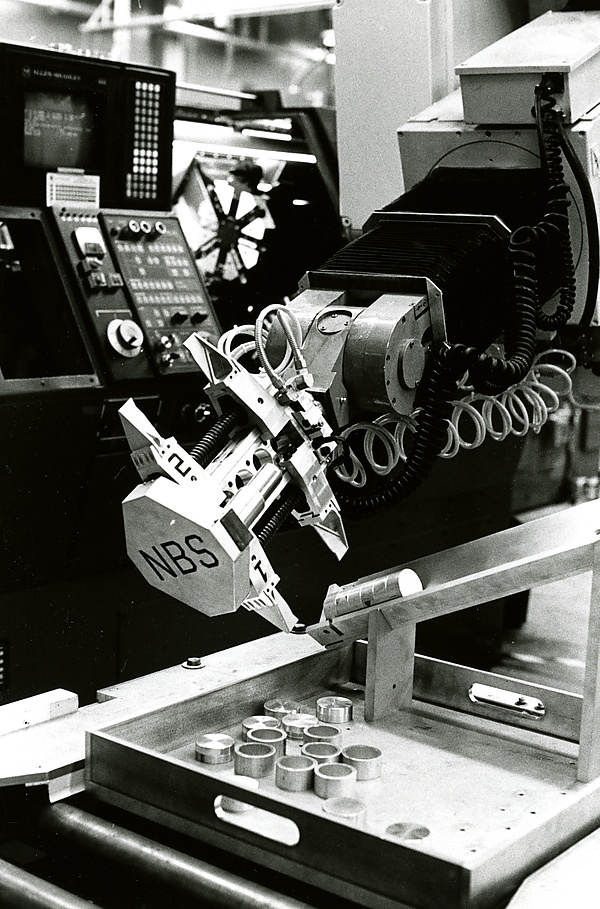

Механические захваты — простейший вид: это челюсти или пальцы для фиксации объекта. Они просты, прочны и надёжны, часто применяются в сборочных операциях. Механические захваты подразделяются по типу губок: параллельные, угловые, с двумя, тремя или четырьмя пальцами.

Вакуумные захваты используют присоски для подъёма и удержания предметов — преимущественно гладких, плоских или пористых (например, стеклянных панелей, печатных плат, изделий в автомобильной промышленности). Такие устройства отличаются надёжностью и коротким рабочим циклом, однако не подходят для предметов неправильно формы или большой массы.

Магнитные захваты удерживают ферромагнитные предметы (стальные пластины и др.) за счёт магнитного поля, что упрощает перемещение тяжёлых или сложных по форме объектов. Они надёжны, требуют минимум обслуживания и работают быстро, но не подходят для неферромагнитных материалов.

В сервозахватах применяются двигатели и редукторы для точного контроля силы и положения захвата. Эти устройства востребованы в операциях, требующих высокой точности и гибкости (например, при контроле качества). Сервозахваты отличаются универсальностью — их программируют на изменение силы и положения в зависимости от размера и формы изделия, однако такая система сложнее и дороже^[7].

Захваты Бернулли используют воздушный поток между захватом и деталью: подъёмная сила сближает их по принципу Бернулли. Такие устройства относятся к бесконтактным: объект находится в силовом поле, не соприкасаясь с поверхностью захвата. Системы на этом принципе применяются при работе с фотоэлементами, кремниевыми пластинами, в текстильной и кожевенной промышленности.

Ряд других принципов менее распространён в макромасштабе (детали >5 мм), но за последнее десятилетие активно исследуются в микроманипуляциях.

К ним относятся: электростатические захваты, захваты Ван-дер-Ваальса (основаны на межмолекулярных силах), капиллярные, криогенные (на основе жидкостей), ультразвуковые и лазерные (последние два типа — бесконтактные).

• В электростатических захватах используется разность зарядов между деталями (электростатические силы), часто управляемые самим устройством.
• В захватах Ван-дер-Ваальса — минимальные (электростатические) силы между молекулярными диполями захвата и объекта.
• Капиллярные устройства используют поверхностное натяжение жидкого мениска для центрирования и удержания детали.
• Криогенные захваты замораживают слой жидкости, образующий ледяной «замок»; это применяется при работе с продуктами питания, текстилем.
• В ультразвуковых устройствах стоячие волны поддерживают деталь в подвешенном состоянии (пример левитации для микро- и макрообъектов — винты, солнечные элементы, пластины и др.).
• Лазерные захваты создают давление, достаточное для манипуляций микродеталями в жидкой среде (биологические клетки и др.) — известны как «лазерные пинцеты» или оптические пинцеты.

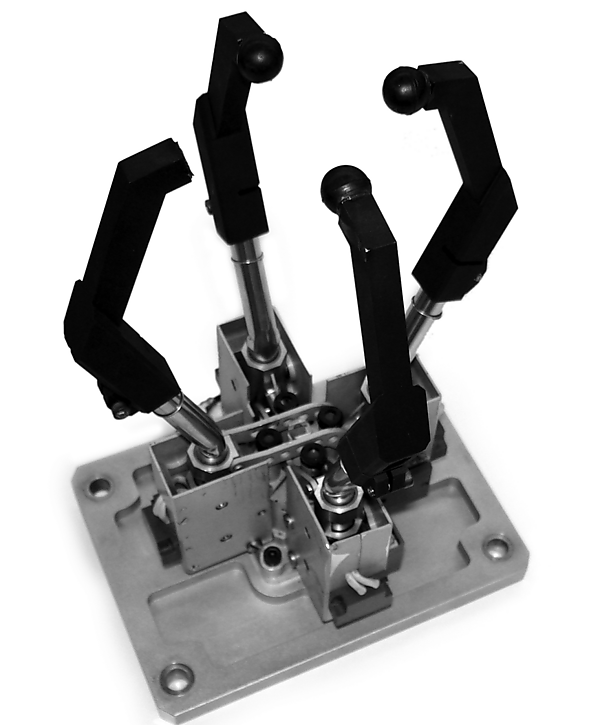

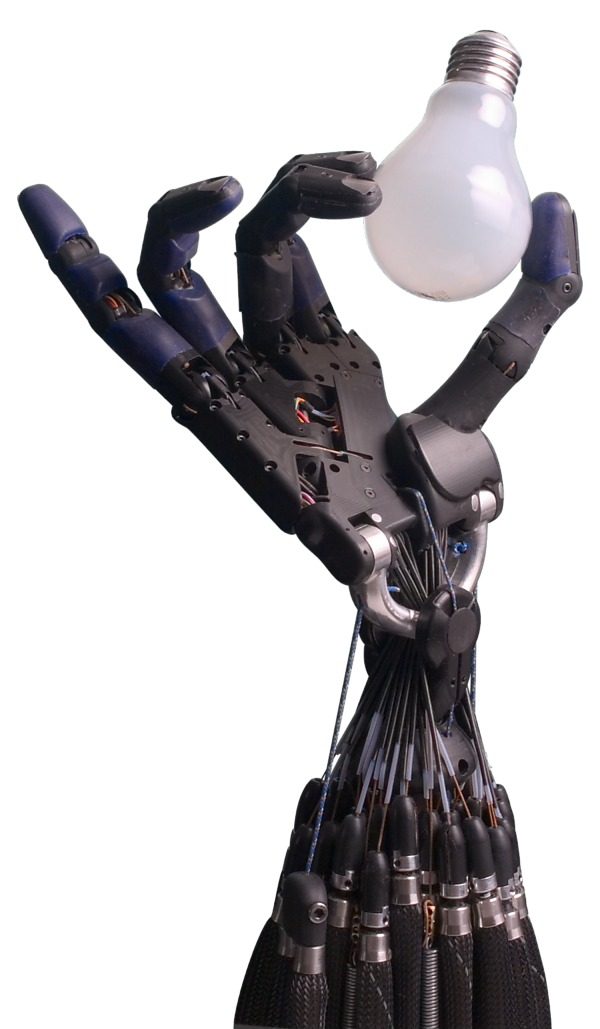

Особый вариант — игольчатые захваты (интрузивные): они сочетают трение и замыкание формы, как и обычные механические захваты. Могут иметь два, три, пять и более пальцев для решения разных задач.

Наиболее распространённой формой захвата является принудительное (силовое) замыкание^[8]. Обычно используются механические пальцы — в промышленных роботах это чаще всего двухпальцевые устройства для специфических (не особо сложных) операций.

Два основных типа механизмов — выбор формы поверхности пальца (вогнутая, плоская) в зависимости от формы предмета — и функция силы захвата; робот, перемещающий круглые объекты, использует вогнутую поверхность, квадратные — плоскую^[3].

На тело, удерживаемое манипулятором, действует множество сил; главная из них — сила трения. Поверхность захвата выполняют из мягких материалов с высоким коэффициентом трения, чтобы не повредить изделие. Захват должен выдерживать не только вес предмета, но и возникающие ускорения при перемещениях.

Сила, необходимая для захвата, рассчитывается по формуле:

$${\displaystyle F={\frac {ma}{\mu n}}}$$

${\displaystyle \,F}$	— сила, необходимая для захвата объекта,
${\displaystyle \,m}$	— масса объекта,
${\displaystyle \,a}$	— ускорение,
${\displaystyle \,\mu }$	— коэффициент трения,
${\displaystyle \,n}$	— число пальцев захвата.

Более точная формула учитывает направление движения; например, при движении вверх против силы тяжести:

$${\displaystyle F={\frac {m(a+g)}{\mu n}}}$$

${\displaystyle \,g}$

${\displaystyle \,a}$

Для интерактивных задач (например, письмо или работа с отвёрткой) выбирают захваты, соответствующие конкретным требованиям^[9].

Инструментальные эффекторы предназначены для выполнения конкретных действий — точечной сварки, окрашивания и других технологических задач. Использование таких устройств необходимо для автоматизации, опасных (для человека) работ и операций, требующих высокой точности и стабильности.

В сборочных линиях инструментальными эффектами служат сварочные головки, краскопульты и аналогичные приспособления. Могут также применяться дрели, фрезы, режущие и шлифовальные инструменты, дозаторы клея, герметика, смазки, а также головки для 3D-печати.

Для хирургических роботов в качестве конечного эффектора используют специализированные инструменты (скальпели и др.).

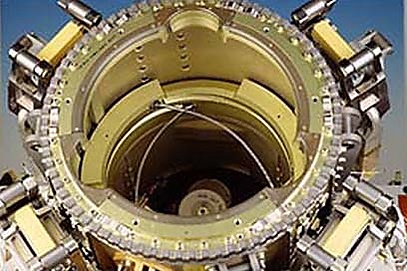

Для роботизированных рукояток на орбитальных кораблях (например, Канадарм2) применяется схема на основе тросов, которые, как диафрагма камеры, смыкаются вокруг точки захвата^[10].

Датчики могут быть как инструментом (если задача робота — сбор информации), так и частью системы управления, помогая роботу собирать сведения об окружающей среде, расположении объектов и самого себя. Это даёт системе возможность выбирать оптимальное поведение при взаимодействии с пространством.

Наиболее распространённые типы датчиков:

• Датчики приближения позволяют обнаруживать объекты рядом с эффектором. По типу датчика можно определять металл, пластик, жидкости и др.
• Датчики силы/крутящего момента фиксируют усилия и момент, действующие на эффектор или объекты манипуляции; применяются для контроля при захвате и перемещении.
• Датчики технического зрения (камеры, системы обработки изображений) реализуют визуальную обратную связь по положению, ориентации и движению эффектора; используются в точном позиционировании и манипуляциях, а также для распознавания, отслеживания, навигации и обхода препятствий.
• Датчики света — нужны для обратной связи в условиях низкой освещённости.
• Магнитные датчики и датчики Холла — для обнаружения магнитных полей и определения положения/ориентации объектов с магнитами.
• Датчики дальности — измеряют расстояние от эффектора до окружающих объектов.

Преимущества и недостатки типов приводов различаются по энергопотреблению, размеру, сложности, массе и специфике задачи. Выбор подходящего варианта зависит от нужд пользователя и компетентности интегратора. Механические и электрические приводы сбалансированы и не имеют резких ограничений.

Пневматические эффекторы оптимальны для упаковочной отрасли благодаря оптимальному соотношению веса и мощности; их легко монтировать и обслуживать, компоненты доступны. Работают быстро, могут развивать большие усилия при небольших габаритах, однако уступают электрическим по точности и гибкости управления. Одна из причин снижения их популярности — стоимость сжатого воздуха (компрессоров) в расчётах рентабельности.

Гидравлические приводы обеспечивают высокую скорость, точность, генерируют значительную силу; из недостатков — риск загрязнения при повреждении систем, что может привести к выходу из строя эффектора, манипулятора либо всего робота. Такие устройства требуют компрессоров для подачи жидкости^[11].

Конечные эффекторы роботизированного соответствия требованиям силы (RFCEE) позволяют роботам прикладывать к объекту заданное усилие, отслеживать сопротивление и отклик, а также корректировать свои действия в процессе работы.

RFCEE чаще всего используются для задач, в которых необходимо взаимодействовать с незакреплёнными или неизвестного положения объектами — для точного захвата, позиционирования, даже при незначительных отклонениях либо недостаточно точной калибровке.

Сила регулируется, например, с помощью пружин либо гидравлических, пневматических систем.

RFCEE снижают риски повреждения объекта или робота, улучшают производительность при работе в динамичных средах, ближе всего моделируя естественное взаимодействие с окружающей средой^[7].

Активная совместимая технология (active compliance technology, ACT) применяет датчики и управляющие системы для адаптации к изменениям среды или задачи, позволяя эффекторам подстраиваться по жёсткости или податливости в зависимости от веса, размеров, точности манипуляции.

Концевые эффекторы с ACT умеют аккуратно взаимодействовать с деликатными, хрупкими объектами; их используют там, где местоположение или ориентация объекта заранее неизвестны.

Особенно полезны ACT-решения при сочетании жёстких и податливых движений (например, робот точно позиционирует деталь, а затем мягко прижимает её на место).

Пассивная технология использует гибкие материалы или конструкции (пружины, резину и др.), которые самостоятельно адаптируются к усилиям и распределяют их, снижая риск поломки. Пассивные эффекты проще, дешевле, как правило, надёжнее из-за отсутствия сложной электроники.

Подход применяется, когда характер задачи (например, упаковка, паллетирование) заранее известен, и уровень усилия можно определить до запуска системы^[7].

Сегмент конечных эффекторов быстро растёт в составе рынка автоматизации. Оценки объёма мирового рынка EOAT (End-of-Arm Tooling) значительно различаются в зависимости от методологии аналитических агентств. По данным одних источников, в 2024 году рынок оценивался в 2,22-2,6 млрд долларов США^[12][13], в то время как другие приводят цифры в диапазоне 4,88-5,54 млрд долларов^[14].

Согласно прогнозу Mordor Intelligence, объём рынка, составлявший 4,88 млрд долларов в 2023 году, достигнет 10,58 млрд к 2029 году при среднегодовом темпе роста 13,93 %^[14]. Драйверами роста выступают спрос на автоматизацию в автомобилестроении, электронике и логистике, а также технологические достижения^[2]. Крупнейшим и наиболее быстрорастущим рынком остаётся Азиатско-Тихоокеанский регион, на который, по прогнозам, придётся около 63 % роста до 2028 года^[15].

В США одной из значимых государственных инициатив по расширению роботизации являлась федеральная программа «Национальная инициатива по робототехнике» (National Robotics Initiative, NRI), направленная на поддержку фундаментальных исследований и интеграцию роботов в деятельность человека. Последняя фаза программы, NRI-3.0, была запущена в 2021 году при поддержке Национального научного фонда (NSF), Министерства сельского хозяйства (USDA), НАСА (NASA) и других ведомств. Программа была официально завершена и заархивирована в 2022 году^[16].
