Кабельный кран
Ка́бельные и мостока́бельные кра́ны предназначены для обслуживания больших производственных площадей (судостроительных верфей, плотин, лесных складов, бетонных заводов, шлюзов и пр.)[1].

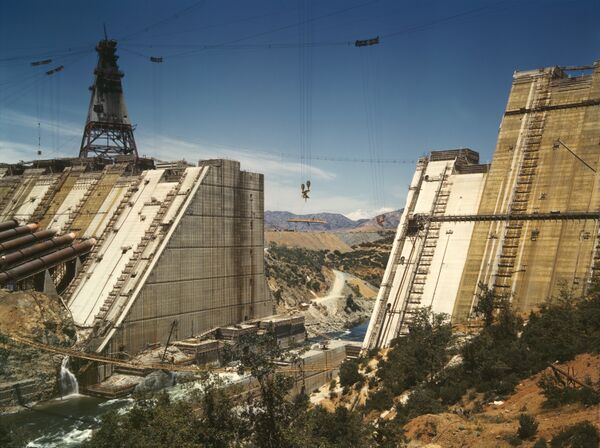

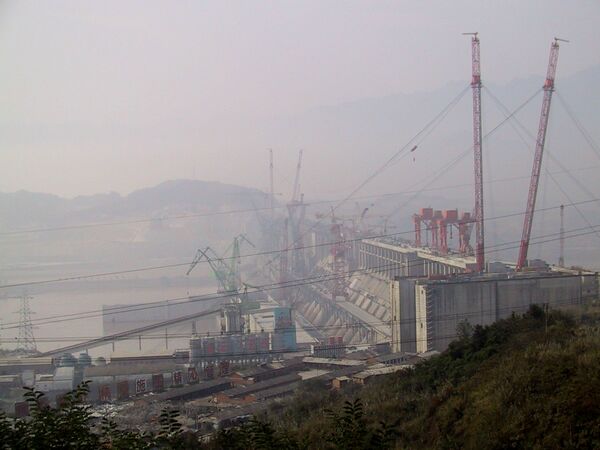

Кабельные краны
Кра́н ка́бельный — кран кабельного типа, с несущими канатами, закреплёнными в верхней части опорных мачт[2].
Краны состоят из двух башен с натянутым между ними несущим канатом. По несущему канату передвигается грузовая тележка с крюковой подвеской или грейфером[1].
По возможности перемещения выпускаются два вида кабельных кранов:
- Передвижные кабельные краны, у которых обе башни передвигаются по параллельным путям — краны обслуживают площадки прямоугольной формы[1].
- Радиальные кабельные краны, у которых одна башня стационарная, а другая перемещается по кольцевому рельсу — кран обслуживает площадь в виде сектора[1].
- Стационарные кабельные краны[1].
Управление кабельными кранами производится из кабины, размещаемой на высоте от 20 м до 25 м от опорной точки. В кабине управления размещаются указатели положения груза и взаимного расположения башен. При плохой видимости применяется двусторонняя радиосвязь. Также может быть использовано дистанционное управление с переносного пульта, размещённого около рабочего места[1].
| Грузоподъёмность: | от 3 до 150 т |
| Пролёты: | от 300 до 1000 м |
| Высота башен: | от 25 до 70 м |
| Высота подъёма груза: | от 150 м |
| Скорости: | |
| подъёма груза: | 1,5-2,5 м/с |
| передвижения башен: | 0,08 м/с — 0,4 м/с |
| передвижения тележки: | 3,3 — 10,0 м/с |

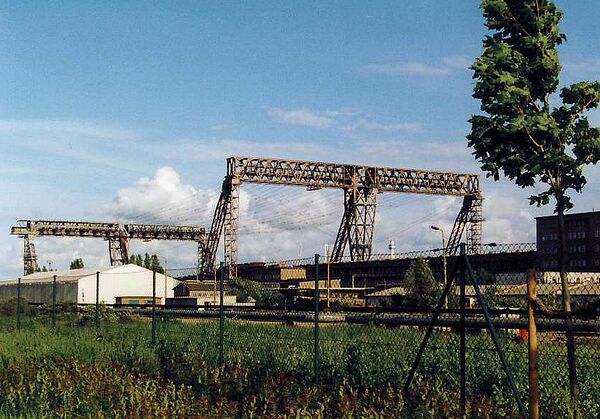

Мостокабельные краны
Кра́н ка́бельный мостово́й — кран кабельного типа с несущими канатами, закреплёнными на концах моста, установленного на опорных стойках[2]. Основное назначение — обслуживание складов лесоматериалов и сыпучих грузов[1].
Несущие канаты данного типа кранов закреплены на концах пролётного строения, установленного на опорах. По несущему канату крана передвигается грузовая тележка. Кран может обслуживать площадку шириной до 250 м[1].
