КАБ-500

КАБ-500

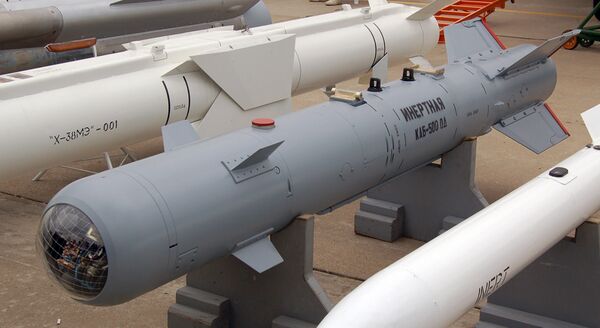

КАБ-500-ОД на МАКС-2009.
КАБ-500-ОД на МАКС-2009.
Тип управляемая авиационная бомба
История службы
Годы эксплуатации с 1975 года
Логотип РУВИКИ.Медиа Медиафайлы на РУВИКИ.Медиа

КАБ-500 — семейство советских и российских корректируемых авиационных бомб калибром 500 килограмм. Первая из семейства - КАБ-500Л, управляемая по лазерному лучу, была принята на вооружение в 1975 году. В 1984 году была принята на вооружение следующая бомба этого семейства - КАБ-500Кр, наводящаяся на цель с помощью телевизионной ГСН. В последующем была разработана КАБ-500С с наведением по ГЛОНАСС.

Боевая часть бомбы может быть бетонобойной для разрушения бетонных перекрытий, фугасной и объёмнодетонирующей для поражения пехоты и техники, в том числе в укрытиях, ударной волной.

Описание[править | править код]

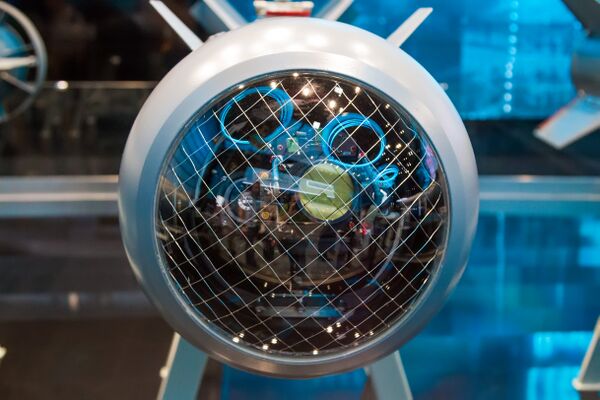

Телевизионно-корреляционная ГСН КАБ-500Кр.

Управляемая (корректируемая) авиационная бомба (КАБ) относится к высокоточному оружию. Свойство планирования, которым обладают КАБ, позволяет самолётам-носителям применять их без входа в зону объектовой ПВО противника.

КАБ-500Л оснащена лазерной флюгерной головкой самонаведения и наводится на цель по отражённому лазерному излучению системы лазерного целеуказания, предназначена для поражения широкой номенклатуры наземных и надводных стационарных целей. Система наведения бомбы на цель — по отражённому лазерному излучению системы лазерного целеуказания. Лазерная система наведения позволяет поражать двигающиеся цели, но требует наличия на самолёте оборудования «захвата цели» и её отслеживания с непрерывной подсветкой лазером.

КАБ-500Кр предназначена для поражения неподвижных наземных и надводных малоразмерных прочных целей типа железобетонных укрытий (ЖБУ), взлётно-посадочных полос (ВПП), железнодорожных и шоссейных мостов, военно-промышленных объектов, кораблей и транспортных судов. КАБ-500Кр оснащена телевизионно-корреляционной головкой самонаведения (ГСН). Телевизионные головки самонаведения с корреляционным алгоритмом обработки информации о цели способны «запомнить» местонахождение цели и корректировать полёт бомбы до встречи с целью, чем обеспечивается реализация принципа «сбросил — забыл». Такие ГСН позволяют поражать замаскированные цели при наличии ориентиров на местности и координат цели относительно этих ориентиров. Недостатком телевизионной головки наведения является зависимость от погодных условий и чувствительность к контрасту изображения.

Современная авиабомба КАБ-500С оснащена аппаратурой спутникового наведения и фугасной боевой частью (масса ВВ — 195 кг) и предназначена для поражения по принципу «сбросил — забыл» стационарных наземных и надводных целей типа складов, военно-промышленных объектов, кораблей на стоянках в любое время суток и при любой погоде. КАБ-500С-Э обеспечивает поражение целей, координаты которых заранее известны, либо могут быть заданы с борта носителя в процессе подготовки к сбросу.

Варианты[править | править код]

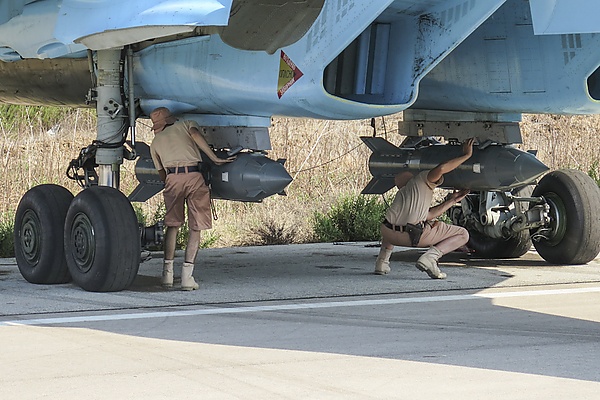

КАБ-500С, Су-34, Сирия, 2015
  • КАБ-500Кр. Телевизионно-корреляционная ГСН. Фугасно-бетонобойная боевая часть.
  • КАБ-500-ОД. Телевизионно-корреляционная ГСН. Объёмно-детонирующая боевая часть.
  • КАБ-500-Л. С лазерной флюгерной ГСН. Фугасная боевая часть.
  • КАБ-500С. Наведение по ГЛОНАСС. Фугасная боевая часть. Несмотря на первоначальные сообщения об отказе от бомб в связи с их высокой стоимостью (Цена КАБ-500С 3 млн руб.[1]) и отсутствии сообщений в печати о принятии на вооружение, КАБ-500С фигурирует в видеохронике[2] и официальных заявлениях МО РФ из Сирии.[3] [4]

Тактико-технические характеристики[править | править код]

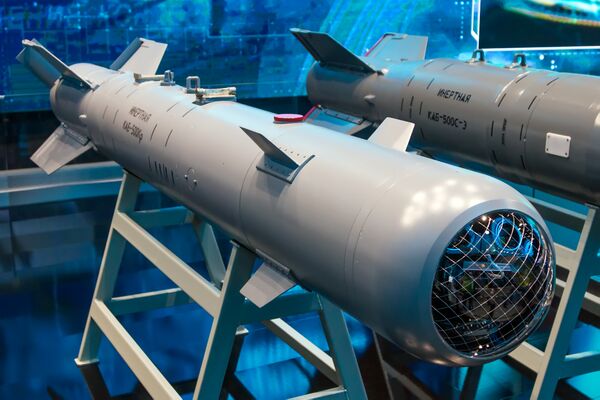

КАБ-500Кр на форуме Армия-2022
  КАБ-500Кр КАБ-500-ОД КАБ-500С КАБ-500Л
Масса бомбы, кг 520 370 560[5] 534
Масса БЧ, кг 380 250 380 360
Масса ВВ, кг 100 140 195[5]
Тип БЧ Фугасно-бетонобойная Объёмно-детонирующая Фугасная Фугасная
Диаметр, мм 350 400
Размах оперения, мм 750
Длина 3050 3000 3050
КВО, м 4—7 4—7 7—12 7—10
Дальность сброса, км не менее 2—9[6]

Боевое применение[править | править код]

9 октября 2015 года в Сирии бомбой КАБ-500С ВКС РФ уничтожены 200 боевиков и 2 командира[7].

13 октября 2015 года в провинции Алеппо (Сирия) ударом корректируемых авиабомб КАБ-500 с самолётов Су-24М уничтожены два полевых штаба группировки «Исламское государство».

21 октября 2015 года в районе населенного пункта Сармин (Сирия) провинции Идлиб ударом корректируемых авиабомб КАБ-500 с истребителя-бомбардировщика Су-34 был нанесён точечный удар по подвалу одного из брошенных одиночных строений, уничтоживший данный объект со всем содержимым, данный объект использовался как место сбора главарей боевиков[8].
