Ионограмма
Ионогра́мма, или высотно-частотная характеристика — один из самых распространенных источников информации об ионосфере, представляющий собой набор точек, каждая из которых имеет координаты: частоту и действующую высоту.

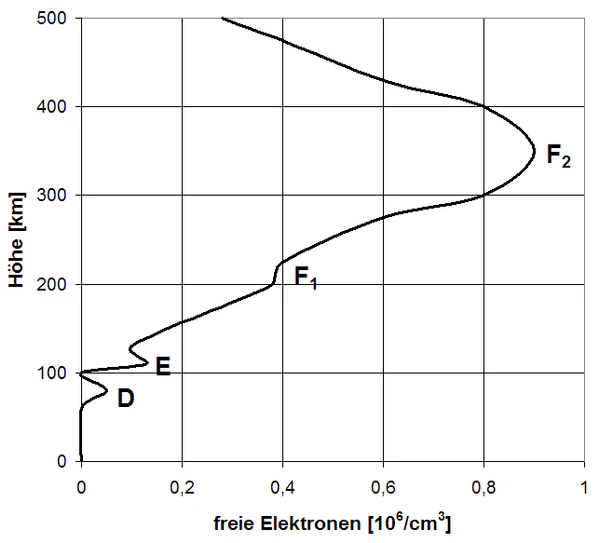

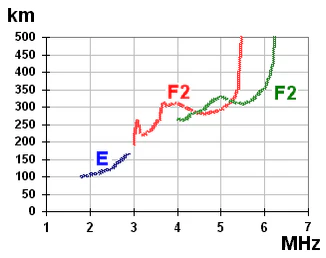

Ионограммы регистрируют следы отражений высокочастотных импульсных радиосигналов, генерируемых ионозондами. Передатчик ионозонда излучает радиоволны от низких к высоким частотам. Приемник ионозонда регистрирует отраженный сигнал от различных слоев ионосферы. Эти отраженные сигналы формируют характерные «следы», которые и составляют ионограмму. Импульсные радиосигналы распространяются в ионосфере более медленно, чем в свободном пространстве, поэтому вместо истинной высоты регистрируется кажущаяся или «действующая» высота отражения, которая всегда превышает истинную высоту отражения. Для частот, достигающих слоя с максимальным уровнем электронной концентрации, действующая высота становится бесконечной. Частоты, на которых это происходит, называются критическими частотами. Характерные величины действующих высот (обозначаемых как h’E, h’F и h’F2 и т. д.) и критические частоты (обозначаемые как foE, foF1 и foF2 и т. д.) для каждого слоя определяются из ионограмм вручную или автоматически с помощью специальных компьютерных программ. Обычно на ионосферных станциях регистрируют одну ионограмму каждые 15 минут. В случае ручной обработки определяются только часовые значения.[1]
Международные обозначения
f — частота;
h — высота;
h’E, h’F, h’F2 — действующие высоты ионозированных слоев E, F1, F2 (представляют собой наименьшую кажущуюся высоту отражения);
foE, foF1 и foF2 — критические частоты ионизированных слоев E, F1, F2 для обыкновенного компонента волны;
M(3000)F2 — коэффициент распространения, где M(3000)F2 = МПЧ3000/foF2, МПЧ3000 — максимальная применимая частота сигнала, отражённого от ионосферы и падающего на землю на расстоянии 3000 км от источника излучения;
fxE, fxF1 и fxF2 — критические частоты ионизированных слоев E, F1, F2 для необыкновенного (eXtraordinary) компонента волны. fxE>foE, fxF1>foF1, fxF2>foF2);
foE2 — критическая частота обыкновенной волны для тонкого слоя E2, который иногда возникает между слоями E и F1;
fbEs — частота «бланкирования» слоя Es, наименьшая частота для «нижнего» слоя Es, при которой он становится прозрачным для радиоволн;
foEs — критическая частота обыкновенной волны для слоя Es при которой ещё наблюдаются непрерывные отражения;
MOF — наибольшая наблюдаемая частота («maximum observed frequency»), максимальная частота при которой на ионограмме видны отражения;
LOF — наименьшая наблюдаемая частота («lowest observed frequency»), минимальная частота, на которой видны отражения (слабые отражения от слоя D игнорируются);
fmin — то же что LOF, fmin<foE;
fm2 — наименьшая частота для второго скачка (зависит от степени поглощения радиоволн ионосферой);
fm3 — наименьшая частота для третьего скачка (зависит от степени поглощения радиоволн ионосферой);
fmI — наименьшая частота, при которой наблюдается рассеяние сигналов;
fxI — наибольшая частота рассеяния сигналов необыкновенной компоенты на ионизированных неоднородностях (fxI>fxF2);
dfs — суммарная ширина диапазона частот рассеяния сигналов в слое F;
fB — гирочастота;
o — обыкновенная компонента волны («Ordinary»);
x — необыкновенная компонента волны («eXtraordinary»);
z — компонента радиоволны наблюдаяемая в высоких широтах, при которой распространение происходит вдоль линий электромагнитного поля. z-компонента усиливает отражение низкочастотных сигналов.
