Дифракция медленных электронов

Кинематическая дифракция определяется как явление, при котором электроны, падающие на хорошо упорядоченную поверхность кристалла, испытывают однократное упругое рассеяние. Согласно теории, длина волны де Бройля электронного пучка:

...

...

Использование для анализа поверхности электронов именно низких энергий обусловлено двумя основными причинами.

1. Длина волны де Бройля для электронов с энергией 20-200 эВ составляет примерно 0,1-0,2 нм, что удовлетворяет условию дифракции на атомных структурах, а именно, длина волны равна или меньше межатомных расстояний.
2. Средняя длина пробега таких низкоэнергетических электронов составляет несколько атомных слоев. Вследствие этого большинство упругих рассеяний происходит в самых верхних слоях образца, следовательно, они дают максимальный вклад в картину дифракции.

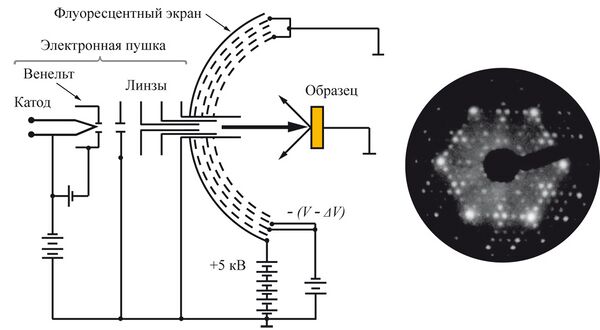

На рисунке представлена схема экспериментальной установки для прямого наблюдения картин ДМЭ. В электронной пушке электроны, испускаемые катодом (находящимся под отрицательным потенциалом -V), ускоряются до энергии eV, а затем движутся и рассеиваются на образце в бесполевом пространстве, поскольку первая сетка дифрактометра и образец заземлены. Вторая и третья сетки, находящиеся под потенциалом чуть меньше потенциала катода (V — ΔV), служат для отсечения неупруго рассеянных электронов. Четвёртая сетка заземлена и экранирует другие сетки от флуоресцентного экрана, находящегося под потенциалом порядка +5 кВ. Таким образом, электроны, упруго рассеянные на поверхности образца, после прохождения тормозящих сеток ускоряются до высоких энергий, чтобы вызвать флуоресценцию экрана, на котором и наблюдается дифракционная картина. В качестве примера на рисунке показана картина ДМЭ от атомарно чистой поверхности Si(111)7×7.

Метод ДМЭ позволяет:

1. качественно оценить структурное совершенство поверхности — от хорошо упорядоченной поверхности наблюдается картина ДМЭ с четкими яркими рефлексами и низким уровнем фона;
2. определить обратную решетку поверхности из геометрии дифракционной картины;
3. оценить морфологию поверхности по профилю дифракционного рефлекса;
4. определить атомную структуру поверхности путём сравнения зависимостей интенсивности дифракционных рефлексов от энергии электронов (I—V кривых), рассчитанных для структурных моделей, с зависимостями, полученными в эксперименте.

Методы дифракции медленных и быстрых электронов различаются энергией используемых электронов и, соответственно, различной геометрией (в ДМЭ пучок электронов падает на исследуемую поверхность практически перпендикулярно, а в ДБЭ под скользящим углом порядка 1-5º). Оба метода дают сходную информацию о структуре поверхности. Преимуществом ДМЭ является более простая конструкция, а также более наглядная и удобная для интерпретации получаемая информация. Преимущество ДБЭ заключается в возможности проведения исследований непосредственно в ходе наращивания плёнок на поверхности образца.
