ГЭС Илья-Солтейра
ГЭС Илья-Солтейра (порт. Usina Hidrelétrica Ilha Solteira) — гидроэлектростанция в Бразилии, расположена на реке Парана. Установленная мощность электростанции составляет 3,4 ГВт, вместе с ГЭС Трес Ирманс — 4,3 ГВт.
Плотина ГЭС предназначена для производства электричества, обеспечения условий судоходства на реке и для снижения паводков.[1]
Общие сведения
| ГЭС Илья-Солтейра | |
|---|---|
| Страна |
 Бразилия |
| Местоположение | Илья-Солтейра и Селвирия |
| Река | Парана |
| Каскад | Каскад ГЭС на Паране |
| Собственник | CESP |
| Статус | действующая |
| Год начала строительства | 1967 |
| Годы ввода агрегатов | 1973 |
| Основные характеристики | |
| Годовая выработка электроэнергии, млн кВт⋅ч | 17 900 |
| Разновидность электростанции | плотинная |
| Расчётный напор, м | ??? |
| Электрическая мощность, МВт | 3444 МВт |
| Характеристики оборудования | |
| Тип турбин | радиально-осевая |
| Количество и марка турбин | 20 x ??? |
| Количество и марка генераторов | 20 x ??? |
| Мощность генераторов, МВт |
11 x 170 МВт, 5 x 174 МВт, 4 x 176 МВт |
| Основные сооружения | |
| Тип плотины | гравитационная бетонная и каменно-набросная |
| Высота плотины, м | 76 |
| Длина плотины, м | 5605 |
| Прочая информация | |
| Сайт | cesp.com.br (порт.) |
| На карте | |
|
|
Основные сведения
Строительство электростанции было начато в 1967 году, пуск последнего гидроагрегата произошел в 1973 году. Основные сооружения ГЭС включают в себя:
- дамбу высотой до 76 м и длиной 5605 м;

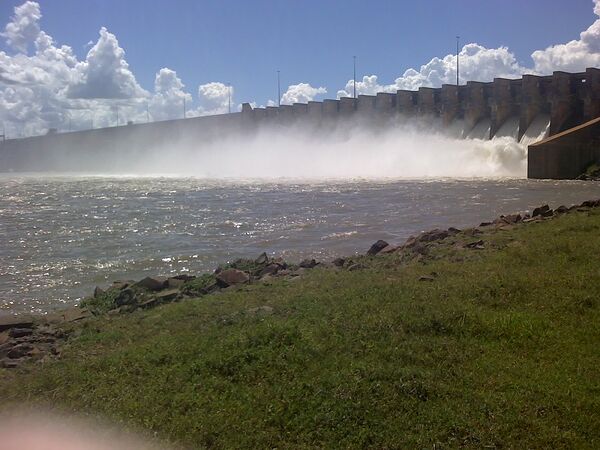

- водосброс пропускной способностью 40 000 м3/сек;
- машинный зал, в котором установлены 20 гидроагрегатов с радиально-осевыми турбинами, 11 из которых имеют мощность 170 МВт, пять — 174 МВт и четыре по 176 МВт.
Годовое производство электростанции составляет 17,9 млрд кВт⋅ч, вместе с ГЭС Трес Ирманс — 20,5 млрд кВт⋅ч[2][3][4] Плотина электростанции не оборудована судопропускными и рыбопропускными сооружениями.
ГЭС сформировала водохранилище, которое на высоте 328 м НУМ имеет площадь 1195 км2 и полный объем 21,2 км3. Водоём включает в себя исток реки Парана, за который принято считать слияние рек Паранаиба и Риу-Гранди.
Высота нижнего бьефа соответствует высоте верхнего бьефа контррегулирующей ГЭС Соуза Диаса, подпор от которой распространяется до плотины Илья-Солтейра.
Канал Перейра-Баррету
Водохранилище ГЭС Илья-Солтейра на реке Парана и водохранилище ГЭС Трес Ирманс на реке Тиете соединены судоходным каналом Перейра-Баррету длиной 9,6 км, что позволяет проход судов между двумя водоемами.[5] Так как плотина ГЭС Трес Ирманс оборудована шлюзами и располагается на притоке Параны, то это позволяет проход судов в верхний и нижний бьефы плотины Илья-Солтейра.[6] Водохранилище ГЭС Трес Ирманс с общей площадью 770 км2 увеличивает регулирующую роль водохранилища ГЭС Илья-Солтейра путём перераспределения воды в обоих водоёмах посредством данного канала.
