Встречно-штыревой преобразователь

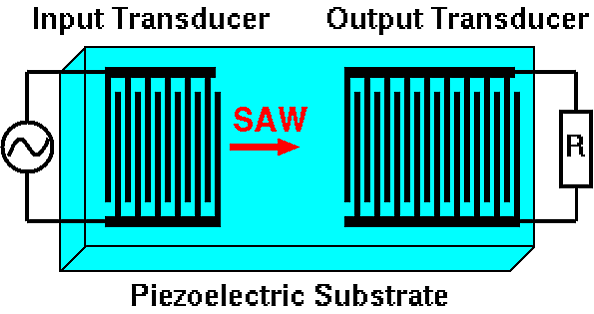

Встре́чно-штыревой преобразователь, (ВШП)^[1], также встречно-гребёнчатый преобразователь — устройство, состоящее из двух взаимосвязанных, имеющих форму гребёнки, металлических покрытий (наподобие застёжки-молнии), которые применяются на пьезоэлектрической подложке из кварца, ниобата и танталата лития, а также ряда других ориентированных монокристаллов.

Используется для преобразования электромагнитных волн в поверхностные акустические волны (ПАВ). Устройства на поверхностных акустических волнах применяются, главным образом, в радиоэлектронике. Наиболее распространёнными устройствами на поверхностных акустических волнах являются резонаторы и фильтры. В зависимости от геометрического нанесения (ВШП), выходные показатели устройств будут отличаться.

Если ВШП имеет период p, то центральная частота равна

${\displaystyle \omega _{c}={\frac {2\pi v_{0}}{p}},}$

где v₀ — скорость волны под ВШП^[2].
