Винтовки Фрэнка Вессона

Винтовки Фрэнка Вессона — серия однозарядных винтовок, производившихся с 1859 по 1888 год в Вустере, штат Массачусетс.

Оружие было закуплено правительствами многих штатов во время Гражданской войны в США, включая штат Иллинойс, Индиану, Канзас, Кентукки, Миссури и Огайо[1][2]. Винтовки Вессона были одними из первых винтовок, использовавших металлические патроны кольцевого воспламенения.

Изначально винтовки выпускались под патроны калибра .22, .32, .38 и .44. Позднее к ним добавились патроны центрального боя, а некоторые винтовки могли стрелять как патронами центрального, так и кольцевого боя за счёт изменения регулировки на ударнике.

Общие сведения
Винтовки Фрэнка Вессона
Тип Карабин, винтовка
Страна США
История службы
Годы эксплуатации 1861–1865
На вооружении Армия Соединённых Штатов
Миссионерское ополчение штата Миссури (до Миссионерской государственной гвардии
Войны и конфликты Гражданская война в Америке
Американские индейские войны
История производства
Конструктор Фрэнк Вессон (Frank Wesson)
Разработан 1859, 1862
Всего выпущено 44,000+
Варианты спортивный вариант исполнения, карабин, боевая версия
Характеристики
Масса, кг 6 фунтов (2,7 кг) (карабин), 8,5 фунта (3,9 кг) (винтовка)
Длина, мм 43 дюйма (1092,2000000 мм)
Патрон .44 long rimfire (боевая версия)
.22 long
.32 long
.38 long
Принципы работы Патрон кольцевого воспламенения
Скорострельность,
выстрелов/мин		 8–10 выстрелов в минуту
Начальная скорость
пули, м/с		 1000 футов/с (304,8 м/с)
Прицельная дальность, м 200 yd (180 м)
Максимальная
дальность, м		 500 yd (460 м)
Прицел Стандартные железные целик и мушка

История винтовок

John Dwight and Co's Super-Carb. Soda; M.W. Robinson, Sole Agent, Smith and Wesson's Revolvers. (8704888105).jpg
Ссылка на описание
Реклама револьверов Франка Вессона

К 1859 году американским военным и общественности было представлено несколько однозарядных винтовок. Среди них были винтовка Шарпса (1848), карабин Смита (1857) и другие. Наиболее подходящие для военного использования винтовки заряжались через казённик, но для воспламенения патрона требовался отдельный ударный капсюль.

Медные патроны появились незадолго до Гражданской войны в США. Лишь несколько производителей выпустили оружие, способное использовать эти патроны: винтовка Генри (патрон появился в 1860 году), винтовка Спенсера, карабин Мейнарда, винтовки Фрэнка Вессона и Балларда. Винтовки Фрэнка Вессона и Балларда калибра .44 могли использовать один и тот же патрон, и эти патроны были очень близки по размеру к патрону .44 Henry rimfire.

Винтовка Фрэнка Вессона была первой автоматической винтовкой, созданной под эти металлические патроны[3].

Фрэнк Вессон (1828—1899) и Н. С. Харрингтон получили патент 25 926 «Усовершенствование огнестрельного оружия с казённой частью ствола» в 1859 году[4].

undefined

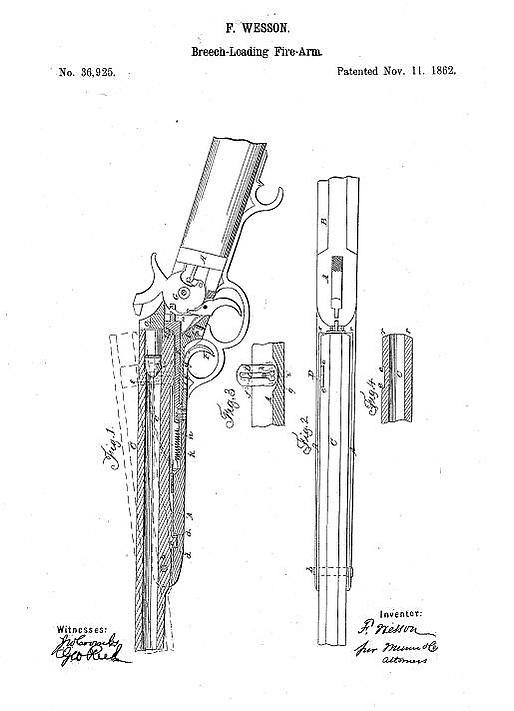

В патенте 1862 года было добавлено использование щелевого звена для предотвращения чрезмерного поворота ствола, что значительно облегчило и ускорило заряжание ружья. Карабин с 24-дюймовым стволом весил всего 6 фунтов — малый вес был желателен для оружия, предназначенного для ношения кавалерией. Модели с 28 и 34-дюймовым стволом весили 7 и 8 фунтов соответственно.[5].

К 1866 году было изготовлено двадцать тысяч винтовок Фрэнка Вессона, из которых 8000 были военными[3], а остальные представляли собой гражданский вариант оружия

Стрелковые испытания

7 октября 1863 года на ярмарке штата Миссури, в соревновании между тремя пехотными ротами, выстрелы из винтовки Вессона поразили мишень размером с человека 45 раз из 100 на расстоянии 300 ярдов (274,32 м)[6]. На испытаниях в Сент-Луисе, соревнуясь с другими винтовками, мишень размером с человека была поражена 56 раз из 100, вторая лучшая винтовка набрала всего лишь 10 очков из 100 возможных[3]. На испытаниях казнозарядного оружия в штате Массачусетс в Ридвилле 20 выстрелов подряд поразили мишень на 200 ярдов, а 50 выстрелов были сделаны за 4 минуты, что было довольно много для оружия такого типа[7]. Доктор И. Дж. Ветерби из Бостона произвёл серию из 12 выстрелов на 110 ярдов с оптическим прицелом из казнозарядной винтовки с 34-дюймовым стволом. Его мишень показана на фотографии[8].

undefined

Винтовка также была испытана в Ливенворте, штат Канзас, и генералом П. Ф. Робинсоном, штат Кентукки[9].

Использование во время Гражданской войны в США

Во время войны в армии использовалось от 3000 до 4000 таких карабинов. Более 2000 винтовок Вессона было продано ополченцам в штатах Кентукки и Иллинойс.[10] Карабины 44-го калибра во время Гражданской войны закупались частными лицами и правительствами штатов. Многие из них были проданы через компанию Kittredge & Co из Цинциннати, штат Огайо, чьё имя было выбито на стволе этого оружия.

В июле 1862 года бригадный генерал Дж. Т. Бойл из Кентукки жаловался на ружья Галлахера, называя их «бесполезными». Он заявил, что «они часто ломаются, патрон после выстрела болтается в стволе; трудно вытащить взорвавшиеся патроны, часто приходится использовать отвёртку; люди выбрасывают их и берут мушкет или любое другое оружие. Они, безусловно, бесполезны». Затем он попросил «Шарпы, Вессоны, Балларды или любые другие виды карабинов». Он упомянул, что карабины Вессона можно купить в Цинциннати за 25 долларов или меньше.[11].

Карабин Вессона использовался в основном армиями Союза, поскольку Конфедерация не производила патронов для самозарядного оружия. Однако в ноябре 1862 года Конфедерация организовала контрабанду 10 винтовок Вессона и 5000 патронов в Техас через Кубу. Эти винтовки были переправлены Харрисом Хойтом, который предстал перед судом в январе 1865 года. Винтовки в то время стоили 25 долларов за штуку, патроны — 11 долларов за тысячу.[12].

Карабины Вессона использовались в битва при Геттисберге в 1863 году,[13] и в битва при Вестпорте в 1864 году.[14].

7 октября 1863 года на ярмарке штата Миссури, в соревновании между тремя пехотными ротами, выстрелы из винтовки Вессона поразили мишень размером с человека 45 раз из 100 на расстоянии 300 ярдов[6] На испытаниях в Сент-Луисе, соревнуясь с другими винтовками, мишень размером с человека была поражена 56 раз из 100, вторая лучшая винтовка набрала 10 очков из 100.[3] На испытаниях казнозарядного оружия в штате Массачусетс в Ридвилле 20 выстрелов подряд поразили мишень на 200 ярдов, а 50 выстрелов были сделаны за 4 минуты.[7] Доктор И. Дж. Ветерби из Бостона произвёл серию из 12 выстрелов на 110 ярдов с оптическим прицелом из казнозарядной винтовки с 34-дюймовым стволом. Его мишень показана здесь.[8].

Винтовка также была испытана в Ливенворте, штат Канзас, и генералом П. Ф. Робинсоном, штат Кентукки[9].

В январе 1863 года в штате Огайо имелось 150 карабинов Вессона. На тот момент у войск там также было 54 000 патронов к этому оружию. 11-му кавалерийскому полку было выдано 100 карабинов Вессона и 400 револьверных винтовок Спенсера[15]. Штаты Кентукки и Иллинойс приобрели 2000 единиц для своих государственных ополчений[2].

В июле 1863 года в письме майору С. Б. Шоу из Сент-Луиса, штат Мо, Т. Ф. Робинсон, генерал-квартирмейстер Кентукки, сообщал, что части двух кентуккийских полков были вооружены «винтовкой Вессона», остались довольны ею и не променяют её ни на какую другую винтовку[16].

После Резни в Лоуренсе 21 августа 1863 года оставшиеся в живых мужчины сформировали стрелковую роту, использовавшую винтовки Вессона. Это оружие, наряду с револьверами, они носили при себе постоянно[17].

Кентукки закупил 1366 карабинов Вессона, Индиана приобрела 760 единиц для своей кавалерии у компании B. Kittredge & Co., Cincinnati,[18] а количество оружия для Огайо, Канзаса и Миссури предельно не известно. Некоторые солдаты Канзаса и Миссури приобрели неизвестное количество этих винтовок. В Миссури в 1864 году в полковых арсеналах находилось более 690 таких винтовок[19].

В 1862 году 7-й кавалерии Кентукки было выдано 500 карабинов Вессона по цене 25 долларов за штуку[20]. Летом 1863 года люди из 11-го полка, 1-го батальона добровольческой кавалерии Огайо, приобрели 200 винтовок Вессона. Роты «I» и «L» также получили винтовки Вессона от штата[21]. По меньшей мере 300 человек из 5-й кавалерии Миссурийского ополчения (MSM) приобрели это оружие во время войны, некоторые из них были использованы во время рейда Прайса[22]. Во время этого рейда бойцы 5-го отряда были расставлены на определённых участках поля боя, чтобы использовать преимущества их более скорострельного оружия[14]. Десантники из 3-го отряда «МСМ» также носили карабины Вессона[23]. В то время стоимость этого карабина составляла 40 долларов за штуку[24]. 48-й Иллинойский пехотный полк имел на вооружении неизвестное количество карабинов Вессона, а боеприпасы для них закончились во время битвы при Эзра Чёрч (часть кампании в Атланте) 28 июля 1864 года. Во время этого сражения некоторые полки израсходовали по 100 патронов на каждого солдата[25][26]. В битве при Вестпорте, также во время рейда Прайса, некоторые бойцы 19-го ополчения штата Канзас носили эту винтовку[14].

Преимущества казнозарядных винтовок

Основными преимуществами казнозарядных винтовок времён Гражданской войны в США были простота заряжания, автономность боеприпасов и относительная защищённость от непогоды.

Большинство винтовок, использовавшихся во время Гражданской войны в США, были дульнозарядными. Для заряжания таких винтовок в дуло засыпался порох, вокруг шарика укладывался сам патрон, шарик с помощью специального шомпола проталкивался в ствол, боёк отводился назад, заряжание такого оружия занимало у стрелка очень много времени, в течении которого он был уязвим.

Чтобы быстро зарядить винтовку, солдату приходилось стоять. Это затрудняло использование этих винтовок для кавалерии, если использовались дульнозарядные винтовки[27]. Тем временем, винтовки с казнозарядным механизмом можно было заряжать, сидя верхом на лошади.

Большинство винтовок, в том числе и казнозарядные, также использовали ударный капсюль, что требовало от солдата иметь при себе ударные капсюли в дополнение к другим необходимым боеприпасам. К ним относились порох, пули, патронташи и ударные капсюли. Солдату, использующему винтовку Фрэнка Вессона или Генри, требовалось иметь при себе только патроны.

Для винтовок, использующих отдельно шарик и порох, шарик и порох помещались в бумажный патрон. Такие патроны было легко повредить, а в сырую погоду их зачастую было и вовсе невозможно использовать. Медные патроны, использовавшиеся в винтовках Генри, Вессона, Балларда, а также в некоторых других, лучше переносили влагу и были более устойчивы к сырости.

Продажи и использование после Гражданской войны в США

Винтовки Франка Вессона продолжали производиться до 1888 года. 21 ноября 1877 года Буффало Билл, после одного из своих шоу на Диком Западе, соревновался с Линкольном К. Дэниелсом, метким стрелком. Оба спортсмена использовали новые винтовки Вессона. Другие члены его труппы также пользовались винтовками Вессона. Соревнования проходили в Вустере, штат Массачусетс, где находился завод Wesson[28].

В 1867 году Военное министерство разрешило продажу большого количества оружия, в том числе 19 551 единицы оружия в арсенале Ливенворта в Канзасе. В эту продажу вошли карабины Вессона, а также многие другие револьверы, винтовки и карабины того периода (29 различных типов оружия)[29].

В 1869 году Военное министерство закупило гораздо меньше оружия всех видов, чем во время Гражданской войны. В течение года было приобретено всего три карабина Фрэнка Вессона по 20 долларов за штуку. В то же время было приобретено или модифицировано 13 098 карабинов «Шарпс» (в списке закупок значатся как «карабины Шарпс, изменённые»), примерно по 4 доллара за штуку[30].

В 1873 году в Индиане на вооружении все ещё оставалось 716 карабинов Вессона с клеймом Киттреджа[31]. В июне 1873 года в Кентукки имелось 314 таких карабинов[32], а в августе 1875 года — 298 таких винтовок в хорошем состоянии, ошибочно записанных как «винтовки Смита и Вессона, калибр .44», хотя это были карабины Вессона. Эти винтовки хранились в государственном арсенале[33].

Пули от винтовки Фрэнка Вессона были найдены на поле боя Хембрильо (1880), Нью-Мексико[34], и в битве при Литл-Биг-Хорн (1876), Монтана[35].

Модели винтовок

Во всех моделях с двумя спусковыми крючками передний спусковой крючок открывал винтовку, а задний использовался для произведения выстрела. Фрэнк Вессон выпускал следующие модели винтовок. Даты указаны приблизительно. Военные модели имели трёхпозиционный прицел на 100, 250 и 500 ярдов.

Модели с двумя спусковыми крючками

Модели:[36]

  • 1-й тип — на правой стороне винтовки находилась щелевая тяга, удерживающая ствол от чрезмерного раскачивания. В более поздних моделях экстрактор располагался с левой стороны. Рамки были железными или латунными. (1859—1864)
  • 2-й тип — пазовая тяга перенесена на левую сторону винтовки, экстрактор — на правую. Только железные рамки. (1863—1876)
  • 3-й тип — регулируемый боёк, запатентованный в 1872 году, мог использоваться как для стрельбы из обоймы, так и напрямую из ствола. (1872—1888)
  • 4-й тип (он же Mid Range No. 2) — произошло усовершенствование прицельных приспособлений. (1872—1888)
  • 5-й тип (он же New Model) — рамка была плоской по вертикальным сторонам слева и справа от спускового механизма.(1876—1888)

Калибры патронов

Винтовка Вессона выпускалась в калибрах .22, .32, .38 rimfire и .44 rimfire (практически идентичен .44 Henry). Также выпускались патроны 30-30 Wesson и .44 Wesson Extra Long[37].

См. также

Примечания

  1. ↑ Flayderman, N. (2007). Flayderman’s guide to antique American firearms-- and their values (9th ed.). Iola, WI: Gun Digest. p. 264
  2. ↑ 1 2 John Walter, Rifles of the World, p. 516, 2006
  3. ↑ 1 2 3 4 American Artisan and Illustrated Journal of Popular Science, Nov 28, 1866, p. 52,53
  4. ↑ United States Patent: 0025926. Дата обращения: 24 июля 2014. Архивировано 7 февраля 2017 года.
  5. ↑ D. Appleton and Company (1865). Американская ежегодная циклопедия и реестр важных событий 1864 года: Volume 4. New York. p. 639
  6. ↑ 1 2 H.W.S. Cleveland, Hints to Riflemen, New York, (1864) pp. 151,152
  7. ↑ 1 2 Cleveland, p. 152
  8. ↑ 1 2 Cleveland, p. 150
  9. ↑ 1 2 Parker Gillmore; Gun, Rod and Saddle: Personal Experiences, New York (1869), p. 285
  10. ↑ Walter, John. Rifles of the World, 2006
  11. ↑ Official Records, Vol. 16, p. 750
  12. ↑ United States. Senate Documents, Otherwise Publ. as Public Documents and Executive …, (1870—1871) pp. 49, 87
  13. ↑ Edward G. Longacre, The Cavalry at Gettysburg: A Tactical Study of Mounted Operations During the Civil War’s Pivotal Campaign, 9 June-14 July 1863, Associated University Presses, (1986) p. 60
  14. ↑ 1 2 3 Sinisi, Kyle. The Last Hurrah, Sterling Price's Missouri Expedition of 1864. — Lanham, Maryland : Rowman & Littlefield, 2015. — P. 226—227, 253-254. — ISBN 978-0-7425-4535-9.
  15. ↑ Ohio, Executive Documents, Annual Reports made to the Governor of the State of Ohio for the year 1863, Part 2 (1864) pp. 603, 607
  16. ↑ New York Times, July 11, 1863
  17. ↑ Edward E. Leslie, Devil Knows How to Ride: The True Story of William Clarke Quantrill and His Confederate Raiders, Random House, Inc, New York (1996)
  18. ↑ William H. H. Terrell, Indiana in the War of the Rebellion, Indiana Adjutant General’s Office (1869), p. 177, 436
  19. ↑ McAulay, John D, Carbines of the US Cavalry 1861—1905, PIONEER PRESS, Union City, TN, 1997, pp. 119—122
  20. ↑ OFFICIAL RECORDS: Series 1, vol 16, Part 2 (Morgan’s First Kentucky Raid, Perryville Campaign) p. 230
  21. ↑ Uniforms & Equipment. Дата обращения: 25 июля 2014. Архивировано 29 июня 2014 года.
  22. ↑ Annual Report of the Adjutant General of Missouri for the year ending December 31, 1865, Missouri Office of the Adjutant General, (1866), page 486
  23. ↑ Douglas L. Gifford, The Battle of Pilot Knob Staff Ride and Battlefield Tour Guide, Winfield, Missouri, ISBN 1-59196-478-4 (2003) p. 10
  24. ↑ Charles G. Worman, Gunsmoke and Saddle Leather: Firearms in the Nineteenth-century American West (2005), University of New Mexico Press, p. 55
  25. ↑ James B. Swan, Chicago’s Irish Legion: The 90th Illinois Volunteers in the Civil War, Southern Illinois University (2009), p. 154
  26. ↑ The War of the Rebellion: A Compilation of the Official Records of the Union and Confederate Armies, Series 1, vol 38, Part 3 (The Atlanta Campaign), p. 344
  27. ↑ Lt. Col B. F. Lazear, Official Records of the War of the Rebellion, Serial 83 p. 0361 Chapter LIII. Price’s Missouri Expedition, 1891
  28. ↑ Sandra Sagala, Buffalo Bill on Stage, University of New Mexico Press
  29. ↑ United States, Reports of Committees: 30th Congress, 1st Session — 48th Congress, 2nd Session, Washington Government Printing Office (1872), p. 64
  30. ↑ United States, Senate Documents, Otherwise Published as Public Documents and Executive Documents, 14th Congress, 1st Session-48th Congress, 2nd Session and Special Session (1870). См. с. 4 документа 17
  31. ↑ Report Adjutant General the State of Indiana Year Ending December 31, 1873, Indianapolis (1874) p. 2
  32. ↑ Kentucky Public Documents, Volume 1 (1873) p. 27
  33. ↑ Годовой отчет казначея штата Кентукки с 11 октября 1874 года по 10 октября 1875 года, с. 18
  34. ↑ Laumbach, Karl W, 'Hembrillo, an Apache battlefield of the Victorio war: the archaeology and history of the Hembrillo battlefield', 2000
  35. ↑ Wagner, Frederic C. III, 'Participants in the Battle of the Little Big Horn: A Biographical Dictionary of Sioux, Cheyenne and United States Military Personnel', p. 232
  36. ↑ Flayderman, pp 264—265
  37. ↑ Woodard, W. Todd; Cartridges of the World: A Complete and Illustrated Reference for more than 1500 Cartridges, 14th Edition; 2014
